Volkswagen Passat Variant Betriebsanleitung: Knieairbag

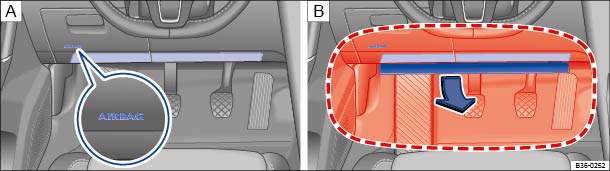

Abb. 92 Auf der Fahrerseite:  Einbauort und  Entfaltungsbereich des Knieairbags.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Der Knieairbag befindet sich auf der Fahrerseite im unteren Bereich der Instrumententafel  → Abb. 92  m/k/s134MK. Der Einbauort ist durch den Schriftzug AIRBAG gekennzeichnet.

Der rot eingerahmte Bereich  → Abb. 92  m/k/s135MK wird vom auslösenden Knieairbag erfasst (Entfaltungsbereich). Deshalb dürfen in diesen Bereich niemals Gegenstände abgelegt oder befestigt werden  → .

Warnung

Das Entfalten eines ausgelösten Airbags erfolgt in Sekundenbruchteilen und mit sehr hoher Geschwindigkeit.
  • Der Knieairbag entfaltet sich vor den Knien des Fahrers. Immer den Entfaltungsbereich des Knieairbags frei lassen.
  • Niemals Gegenstände auf der Abdeckung sowie im Entfaltungsbereich des Knieairbags befestigen.
  • Fahrersitz so einstellen, dass mindestens 10 cm Platz zwischen den Knien und dem Einbauort des Knieairbags sind. Wenn diese Anforderung aufgrund körperlicher Gegebenheiten nicht erfüllt werden kann, unbedingt mit einem Fachbetrieb in Verbindung setzen.
