Volkswagen Passat Variant Betriebsanleitung: Gepäckraumboden

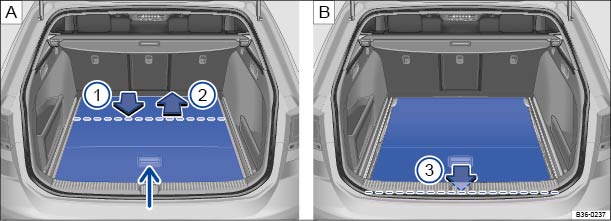

Abb. 134 Im Gepäckraum: Gepäckraumboden versenken.

Abb. 135 Im Gepäckraum: Gepäckraumboden aufstellen.

Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise →Einleitung zum Thema 

Der Gepäckraumboden ist versenkbar, aufstellbar und faltbar.

Gepäckraumboden versenken

Um größere Gegenstände im Gepäckraum unterbringen zu können, kann der Gepäckraumboden versenkt werden.

  • Heckklappe öffnen.
  • Den Gepäckraum am Griff  → Abb. 134 m/k/s134MK (kleiner Pfeil) in Pfeilrichtung  → Abb. 134 m/k/s134MK â‘  ziehen, bis der vordere Teil des Gepäckraumbodens selbsttätig nach unten klappt.
  • Den Gepäckraumboden in Pfeilrichtung  → Abb. 134 m/k/s134MK â‘¡ bis zum Anschlag schieben. Der Gepäckraumboden liegt jetzt in der unteren Position.
  • Den Gepäckraumboden in Pfeilrichtung  → Abb. 134 m/k/s135MK â‘¢ bis zum Anschlag ziehen.

Gepäckraumboden aufstellen oder falten

Zwischen dem aufgestellten Gepäckraumboden und der Rücksitzlehne können Gegenstände transportiert werden.

  • Heckklappe öffnen.
  • Den Gepäckraumboden am Griff  → Abb. 135 m/k/s134MK (kleiner Pfeil) anheben und wie gezeigt aufstellen  → Abb. 135 m/k/s135MK.
  • Um den Gepäckraumboden zu falten, den aufgestellten Gepäckraumboden  → Abb. 135 m/k/s135MK nach vorn drücken, bis er zusammengefaltet liegen bleibt.

Warnung

Bei plötzlichen Bremsmanövern oder einem Unfall können Gegenstände durch den Innenraum geschleudert werden und schwere oder tödliche Verletzungen verursachen.
  • Auch wenn der Gepäckraumboden richtig aufgestellt ist, sind Gegenstände zu sichern.
  • Gegenstände zwischen der Rücksitzbank und dem Gepäckraumboden bis maximal 2/3 der aufgestellten Gepäckraumbodenhöhe verstauen.
  • Gegenstände zwischen der Rücksitzbank und dem aufgestellten Gepäckraumboden dürfen ein Gewicht von etwa 7,5 kg nicht überschreiten.

Volkswagen empfiehlt, Gegenstände mithilfe von Spannbändern an den Verzurrösen zu verzurren.
