Volkswagen Passat Variant Betriebsanleitung: Luftaustrittsdüsen

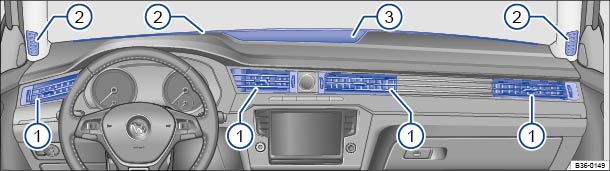

Abb. 238 In der Instrumententafel: Luftaustrittsdüsen.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Luftaustrittsdüsen

Damit eine ausreichende Heizleistung, Kühlung und Luftzufuhr im Fahrzeuginnenraum erreicht wird, sollten die Luftaustrittsdüsen → Abb. 238 ①   geöffnet bleiben.

  • Zum Öffnen und Schließen der Luftaustrittsdüsen das jeweilige Rändelrad (Lupenansicht) in die gewünschte Richtung drehen. Wenn das Rändelrad in Position m/k/v093MK steht, ist die jeweilige Luftaustrittsdüse geschlossen.
  • Mit dem Griff im Lüftungsgitter die Ausströmrichtung einstellen.

Weitere einstellbare Luftaustrittsdüsen befinden sich über den Bedienungselementen in der Mittelkonsole hinten.

Nicht einstellbare Luftaustrittsdüsen befinden sich in der Instrumententafel  → Abb. 238 ②  , den Fußräumen sowie im hinteren Bereich des Fahrzeuginnenraums.

Indirekte Belüftung

Im Automatikbetrieb der Klimaanlage wird die indirekte Belüftung automatisch mit angesteuert, um eine zugfreie Belüftung zu erhalten. Die Luft strömt dann über die nicht verschließbare Luftaustrittsdüse  → Abb. 238 ③   aus.

Hinweis

Keine Lebensmittel, Medikamente oder andere temperaturempfindliche Gegenstände vor den Luftaustrittsdüsen platzieren. Hitze- oder kälteempfindliche Lebensmittel, Medikamente und Gegenstände können durch die ausströmende Luft beschädigt oder unbrauchbar gemacht werden.

Die aus den Luftaustrittsdüsen austretende und durch den ganzen Innenraum strömende Luft entweicht durch die Luftschlitze im hinteren Bereich des Gepäckraums aus dem Fahrzeug. Die Luftschlitze dürfen nicht durch Kleidungsstücke oder andere Gegenstände abgedeckt werden.
