Volkswagen Passat Variant Betriebsanleitung: Fahrzeugkenndaten

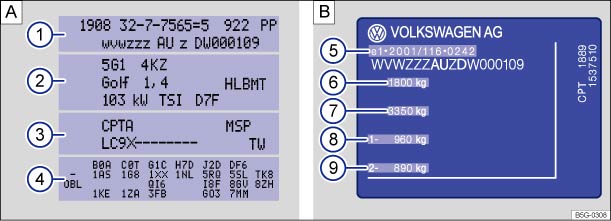

Abb. 25  Fahrzeugdatenträger: Im Beispielbild mit Motorkennbuchstabe CPTA ③. Typschild.

Abb. 26 In der Frontscheibe: Fahrzeug-Identifizierungsnummer.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Fahrzeug-Identifizierungsnummer

Die Fahrzeug-Identifizierungsnummer lässt sich von außen durch ein Sichtfenster in der Frontscheibe ablesen  → Abb. 26 . Das Sichtfenster befindet sich seitlich im unteren Bereich der Frontscheibe. Zusätzlich ist die Fahrzeug-Identifizierungsnummer in der rechten Wasserablaufrinne eingeprägt. Die Wasserablaufrinne befindet sich zwischen dem Federbeindom und dem Kotflügel. Um an die Fahrzeug-Identifizierungsnummer zu gelangen, Motorraumklappe öffnen m/r/n157MR → Vorbereitungen zu Arbeiten im Motorraum  .

Im Infotainmentsystem kann die Fahrzeug-Identifizierungsnummer über die Taste m/b/v030MBm/b/v028MBm/b/v045MB und die Funktionsflächen m/k/n728MK und Service angezeigt werden  → Menü- und Systemeinstellungen (SETUP)  .

Fahrzeugdatenträger

Der Fahrzeugdatenträger  → Abb. 25  m/k/s134MK ist unter der hinteren Gepäckraumverkleidung auf die Gepäckraumwand aufgeklebt und enthält folgende Daten:

  1. Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
  2. Fahrzeugtyp, Motorleistung, Getriebe
  3. Motor- und Getriebekennbuchstaben, Lacknummer, Innenausstattung. Im Beispiel lautet der Motorkennbuchstabe CPTA  → Abb. 25 
  4. Mehrausstattungen, PR-Nummern

Diese Fahrzeugdaten stehen auch im Serviceplan.

Typschild

Das Typschild  → Abb. 25  m/k/s135MK ist nach Öffnen der Fahrertür am Türholm unten zu sehen. Fahrzeuge für bestimmte Export-Länder haben kein Typschild.

Das Typschild enthält folgende Daten:

  1. Erlaubnis
  2. Zulässiges Gesamtgewicht
  3. Zulässiges Gespanngewicht (Zugfahrzeug und Anhänger)
  4. Zulässige Achslast vorn
  5. Zulässige Achslast hinten

Ausstattungsabhängig kann der Motorkennbuchstabe (MKB) des Fahrzeugs im Display des Kombi-Instruments angezeigt werden  → Instrumente  .
