Volkswagen Passat Variant Betriebsanleitung: Glühlampen im Frontscheinwerfer auswechseln (Halogen)

Volkswagen Passat Variant Betriebsanleitung / Selbsthilfe / Glühlampenwechsel / Glühlampen im Frontscheinwerfer auswechseln (Halogen)

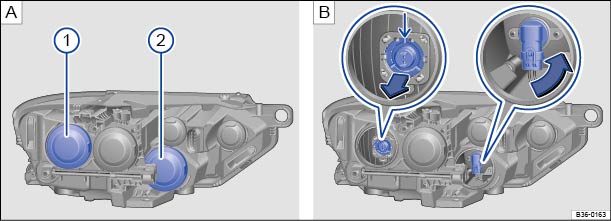

Abb. 296 Im Motorraum: Abdeckungen im linken Frontscheinwerfer für Abblend- und Fernlicht.

Abb. 297 Im Motorraum: Abdeckungen im linken Frontscheinwerfer für Blinklicht und Standlicht.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Der Frontscheinwerfer muss für den Glühlampenwechsel nicht ausgebaut werden.

Glühlampen für Abblend- und Fernlicht auswechseln

 → Abb. 296  Handlungen nur in der angegebenen Reihenfolge ausführen:
Abblendlicht  → Abb. 296 ①   Fernlicht  → Abb. 296 ②  
1. Checkliste  → Informationen zum Glühlampenwechsel  beachten und Handlungen durchführen. Checkliste  → Informationen zum Glühlampenwechsel  beachten und Handlungen durchführen.
2. Für den Wechsel der Glühlampe des linken Abblendlichts, das Lenkrad bis zum Anschlag nach rechts, bzw. vor dem Wechsel der Glühlampe des rechten Scheinwerfers, das Lenkrad bis zum Anschlag nach links drehen. Motorraumklappe öffnen m/r/v155MR → Vorbereitungen zu Arbeiten im Motorraum  .
3. Abdeckung in der Radhausschale mit der flachen Klinge des Schraubendrehers aus dem Bordwerkzeug vorsichtig abhebeln. Gummiabdeckung  → Abb. 296  m/k/s134MK ② an der Scheinwerferrückseite abziehen.
4. Gummiabdeckung  → Abb. 296  m/k/s134MK ① an der Scheinwerferrückseite abziehen. Lampenhalter bis zum Anschlag in Pfeilrichtung  → Abb. 296  m/k/s135MK (rechte Lupe) drehen, bis er entriegelt ist und nach hinten herausziehen.
5. Glühlampe  → Abb. 296  m/k/s135MK (linke Lupe) nach oben drücken, bis sie entrastet und in Pfeilrichtung nach hinten herausziehen. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
6. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen. Lampenhalter in den Scheinwerfer einsetzen und bis zum Anschlag entgegen der Pfeilrichtung  → Abb. 296  m/k/s135MK (rechte Lupe) drehen.
8. Glühlampe mit dem Stecker oben in die Öffnung im Scheinwerfer ansetzen und nach unten drücken. Die Nase der Glühlampe muss sich oben in der Aussparung des Scheinwerfers befinden  → Abb. 296  m/k/s135MK (kleiner Pfeil, linke Lupe). Gummiabdeckung  → Abb. 296  m/k/s134MK ② an der Scheinwerferrückseite anbringen.
9. Gummiabdeckung  → Abb. 296  m/k/s134MK ① an der Scheinwerferrückseite anbringen. Motorraumklappe schließen m/r/v155MR → Vorbereitungen zu Arbeiten im Motorraum  .
10. Abdeckung zurück in die Radhausschale einsetzen.

Glühlampen für Blink- und Standlicht auswechseln

 → Abb. 297  Handlungen nur in der angegebenen Reihenfolge ausführen:
Blinklicht  → Abb. 297 ③   Standlicht  → Abb. 297 ④  
1. Checkliste beachten und Handlungen durchführen  → Informationen zum Glühlampenwechsel  . Checkliste beachten und Handlungen durchführen  → Informationen zum Glühlampenwechsel  .
2. Motorraumklappe öffnen m/r/v155MR → Vorbereitungen zu Arbeiten im Motorraum  . Motorraumklappe öffnen m/r/v155MR → Vorbereitungen zu Arbeiten im Motorraum  .
3. Gummiabdeckung  → Abb. 297  m/k/s134MK ③ an der Scheinwerferrückseite abziehen. Gummiabdeckung  → Abb. 297  m/k/s134MK ④ an der Scheinwerferrückseite abziehen.
4. Lampenhalter mit der Glühlampe in Pfeilrichtung nach hinten herausziehen  → Abb. 297  m/k/s135MK (linke Lupe). Lampenhalter mit der Glühlampe in Pfeilrichtung nach hinten herausziehen  → Abb. 297  m/k/s135MK (rechte Lupe).
5. Glühlampenverriegelung lösen und Glühlampe gerade aus dem Lampenhalter herausziehen. Glühlampe gerade aus dem Lampenhalter herausziehen.
6. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
7. Lampenhalter mit der Glühlampe gerade bis zum Anschlag in den Scheinwerfer einsetzen. Dabei müssen die breiten Rastnasen  → Abb. 297  m/k/s135MK (linke Lupe, kleiner Pfeil) nach oben bzw. unten zeigen. Lampenhalter mit der Glühlampe gerade bis zum Anschlag in den Scheinwerfer einsetzen. Dabei muss die Rastnase  → Abb. 297  m/k/s135MK (rechte Lupe, kleiner Pfeil) nach rechts zeigen.
8. Gummiabdeckung  → Abb. 297  m/k/s134MK ③ an der Scheinwerferrückseite anbringen. Gummiabdeckung  → Abb. 297  m/k/s134MK ④ an der Scheinwerferrückseite anbringen.
9. Motorraumklappe schließen m/r/v155MR → Vorbereitungen zu Arbeiten im Motorraum  . Motorraumklappe schließen m/r/v155MR → Vorbereitungen zu Arbeiten im Motorraum  .

Die Abbildungen zeigen den linken Scheinwerfer von hinten. Der rechte Scheinwerfer ist spiegelbildlich aufgebaut.

    Checkliste
    Folgende Handlungen zum Glühlampenwechsel immer in der angegebenen Reihenfolge durchführen  → : Fahrzeug möglichst in sicherer Entfernung zum fließenden Verkehr auf ebenem und ...

    Glühlampen im Stoßfänger vorn auswechseln
    Abb. 298 Im Stoßfänger vorn links: Scheinwerfer für Nebellicht und Tagfahrlicht. Abb. 299 Glühlampe im Scheinwerfer auswechseln. Lesen und beachten Sie zuerst die einleitenden Informationen ...
