VW Passat Reparaturanleitung: Kühler/Kühlerlüfter

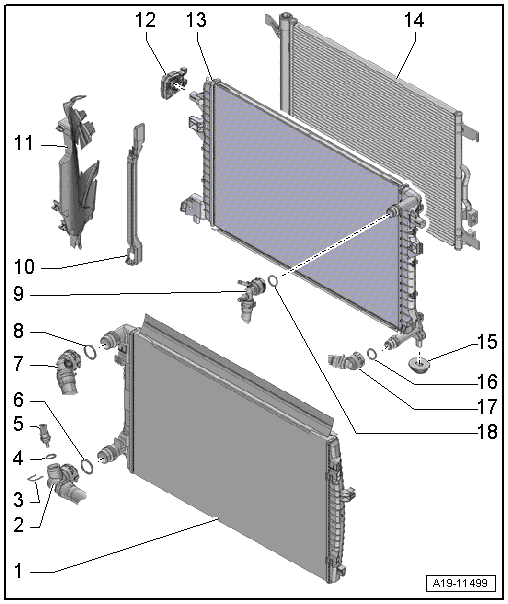

Montageübersicht - Kühler/Kühlerlüfter

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

  1. Kühler für Kühlmittel
    • aus- und einbauen
    • nach dem Ersetzen Kühlmittel wechseln
  2. Kühlmittelschlauch
    • zum Abbauen Halteklammer anheben
    • anschließen
  3. Halteklammer
  4. O-Ring
    • ersetzen
  5. Kühlmitteltemperaturgeber am Kühlerausgang -G83-
    • aus- und einbauen
  6. O-Ring
    • ersetzen
  7. Kühlmittelschlauch
    • zum Abbauen Halteklammer anheben
    • anschließen
  8. O-Ring
    • ersetzen
  9. Kühlmittelschlauch
    • zum Abbauen Halteklammer anheben
    • anschließen
  10. Luftführung
    • nicht bei allen Fahrzeugen vorhanden
  11. Luftführung
  12. Gummilager
    • für Kühler
  13. Kühler für Ladeluft-Kühlkreislauf
    • aus- und einbauen "Kühler aus- und einbauen"
  14. Kondensator
    • aus- und einbauen
  15. Gummilager
    • für Kühler
  16. O-Ring
    • ersetzen
  17. Kühlmittelschlauch
    • zum Abbauen Halteklammer anheben
    • anschließen
  18. O-Ring
    • ersetzen

Kühlmittelschlauch mit Steckkupplung anschließen

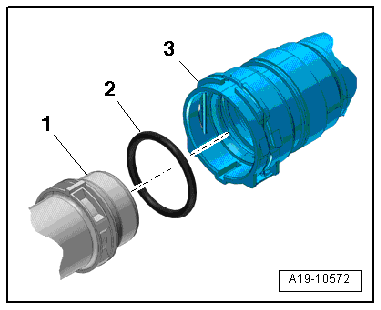

- Alten O-Ring -2- im Kühlmittelschlauch -3- entfernen.

- Neuen O-Ring mit Kühlmittel benetzen und im Kühlmittelschlauch einsetzen.

- Kühlmittelschlauch bis zum hörbaren Einrasten am Anschluss -1- aufdrücken.

- Kühlmittelschlauch nochmals nachdrücken und durch anschließendes Ziehen prüfen, ob - die Steckkupplung richtig eingerastet ist.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

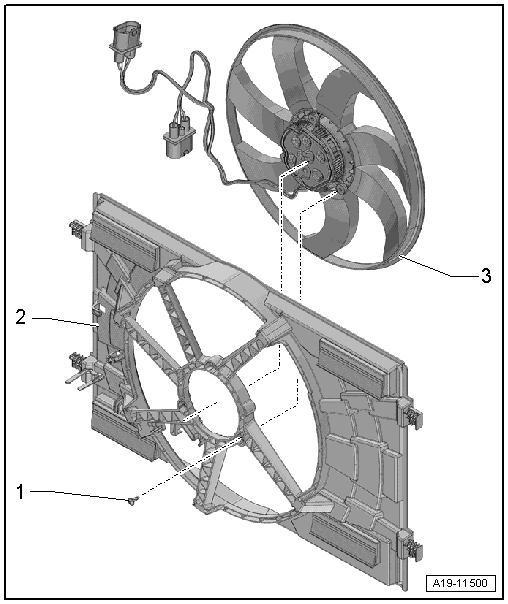

Montageübersicht - Lüfterzarge und Kühlerlüfter

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

  1. Schraube
    • 5 Nm
  2. Lüfterzarge
    • aus- und einbauen
  3. Kühlerlüfter -V7-
    • aus- und einbauen

Kühler aus- und einbauen

Kühler aus- und einbauen (Passat, Passat Variant)

Hinweis

Kühler für Kühlmittel und Kühler für Ladeluft-Kühlkreislauf werden gemeinsam ausgebaut.

Ausbauen

- Kühlmittel ablassen.

- Lüfterzarge ausbauen.

- Stoßfängerabdeckung vorn ausbauen → Karosserie-Montagearbeiten Außen.

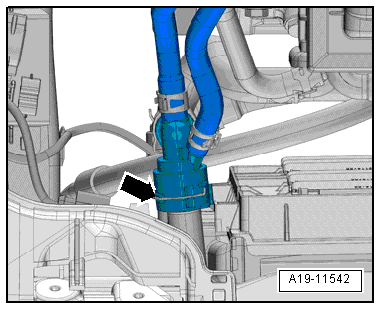

- Halteklammer -Pfeil- anheben, Kühlmittelschlauch rechts oben vom Kühler für Ladeluft-- Kühlkreislauf trennen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

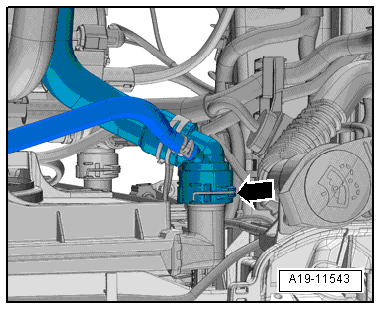

- Halteklammer -Pfeil- anheben, Kühlmittelschlauch oben links vom Kühler abbauen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

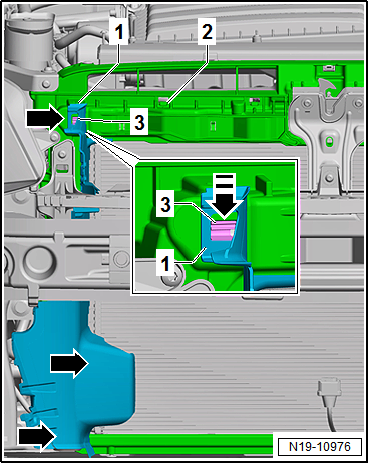

- Die Luftführungen -1- auf beiden Seiten am Schlossträger -2- ausclipsen -Pfeile-.

- Dazu die Verrastungen -3- in -Pfeilrichtung- entriegeln und die Luftführungen abziehen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

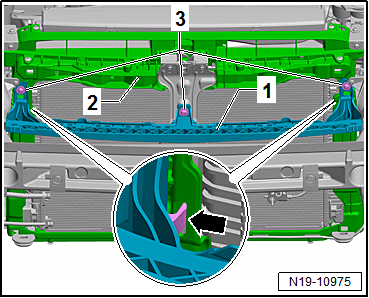

- Führungsprofil -1- am Schlossträger -2- abbauen, dazu die Schrauben -3- herausdrehen.

- Führungsprofil -1- am Schlossträger -2- links und rechts ausclipsen-Pfeile-.

- Das Führungsprofil abnehmen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

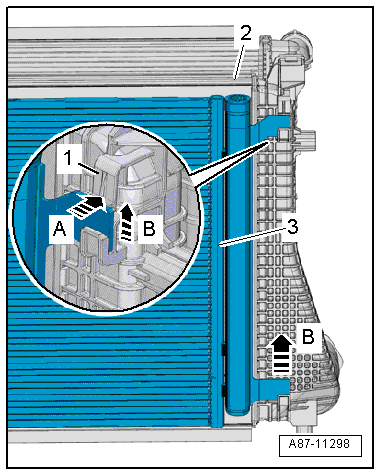

- Die Verrastungen -1- auf beiden Seiten in -Pfeilrichtung A- drücken und entriegeln.

- Kondensator -3- in -Pfeirichtung B- nach oben ziehen und am Kühler -2- aushängen.

- Kondensator zum Schlossträger festbinden.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

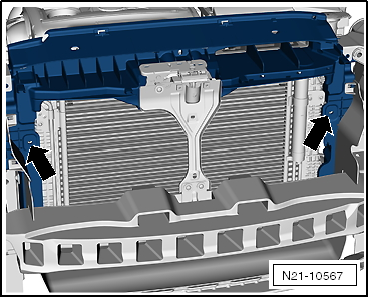

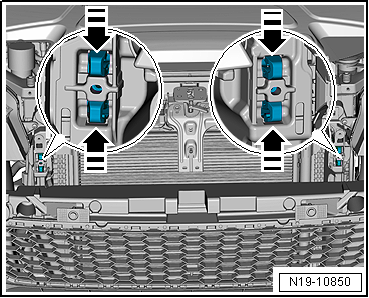

- Links und rechts die Verrastungen -Pfeile- des Kühlerlager mit einem Seitenschneider abkneifen. Kühler für Kühlmittel mit Kühler für Ladeluft-Kühlkreislauf oben etwas nach hinten drücken.

Hinweis

Das Kühlerlager wird beim Einbau wiederverwendet. Es wird dann mit dem Schlossträger verschraubt. Schrauben.

- Kühler für Kühlmittel mit Kühler für Ladeluft-Kühlkreislauf nach unten herausnehmen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

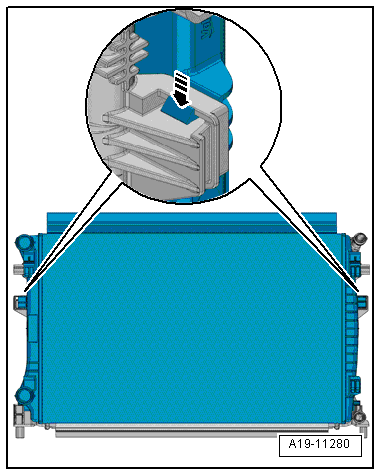

- Links und rechts Verriegelungslaschen für Kühler gleichzeitig drücken -Pfeil- und Kühler für Kühlmittel vom Kühler für Ladeluft-Kühlkreislauf abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Bei geringfügigen Abdrücken an den Lamellen.
  • O-Ringe ersetzen.

- Kühlerlager, bei denen die Verrastungen abgekniffen wurden, am Schlossträger festschrauben -Pfeile-. Schrauben.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Anzugsdrehmoment: 5 Nm

- Stoßfängerabdeckung vorn einbauen → Karosserie-Montagearbeiten Außen.

- Lüfterzarge einbauen.

- Kühlmittelschlauch mit Steckkupplung anschließen.

- Kühlmittel auffüllen.

Hinweis

Abgelassenes Kühlmittel nicht wieder verwenden.

Anzugsdrehmomente

  • "Montageübersicht - Kühler/Kühlerlüfter"

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Lüfterzarge aus- und einbauen

Ausbauen

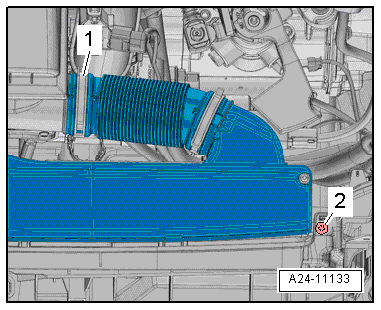

- Schlauchschelle -1- lösen, Luftführungsschlauch abbauen.

- Links und rechts Schraube -2- herausdrehen.

- Luftführung am Schlossträger ausclipsen und abnehmen.

Verletzungsgefahr der Hände durch selbsttätig anlaufenden Kühlerlüfter.Beim Trennen der Steckverbindung nicht in den Kühlerlüfter fassen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

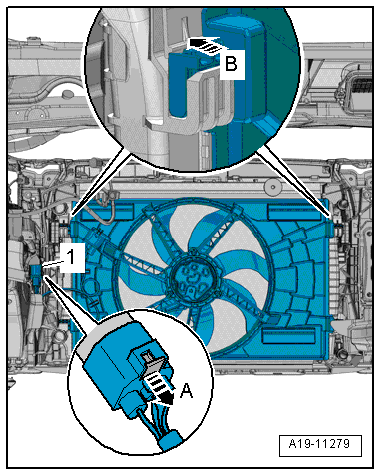

- Elektrische Steckverbindung -1- für Kühlerlüfter trennen, dazu Sicherung nach hinten schieben -Pfeil A- und Entriegelung nach unten drücken.

- Links und rechts Verriegelungslaschen für Lüfterzarge gleichzeitig drücken -Pfeil B- und Lüfterzarge nach oben vom Kühler abnehmen.

- Lüfterzarge dabei auf einer Seite ca. 45º nach oben drehen.

Hinweis

Bei geringfügigen Abdrücken an den Lamellen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Elektrische Anschlüsse und Verlegung → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

Anzugsdrehmomente

  • Anzugsdrehmoment Luftführung

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Kühlerlüfter -V7- aus- und einbauen

Verletzungsgefahr der Hände durch selbsttätig anlaufenden Kühlerlüfter.Beim Trennen der Steckverbindung nicht in den Kühlerlüfter fassen.

Ausbauen

Hinweis

Alle Kabelbinder beim Einbau wieder an der gleichen Stelle anbauen.

- Lüfterzarge ausbauen.

- Elektrische Steckverbindung trennen.

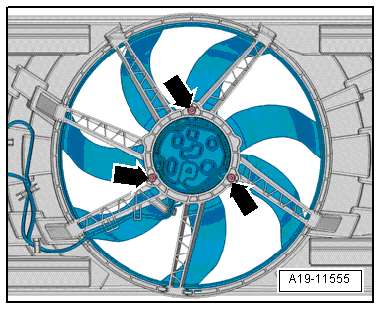

- Schrauben -Pfeile- herausdrehen, Kühlerlüfter -V7- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Lüfterzarge einbauen.

Anzugsdrehmomente

  • "Montageübersicht - Lüfterzarge und Kühlerlüfter"

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)
