VW Passat Reparaturanleitung: Geber für Fahrzeugniveau

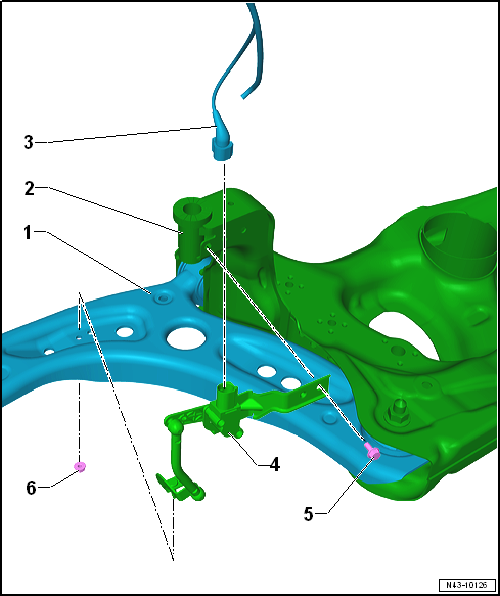

Montageübersicht - Geber für Fahrzeugniveau vorn

Hinweis

Den Geber für Fahrzeugniveau vorn links/rechts -G78/G289- gibt es als Ersatzteil nur komplett mit Koppelstange und oberem und unterem Halteblech.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

  1. Achslenker
  2. Aggregateträger
  3. Elektrische Steckverbindung
  4. Geber für Fahrzeugniveau vorn links -G78- und Geber für Fahrzeugniveau vorn rechts -G289-
    • komplett mit Anbauteilen
    • Hebel muss zur Fahraußenseite zeigen
    • aus- und einbauen
    • Grundeinstellung der Scheinwerfer durchführen.
  5. Schraube
    • 8 Nm
  6. Mutter
    • nach Demontage ersetzen
    • 8 Nm

Montageübersicht - Geber für Fahrzeugniveau hinten

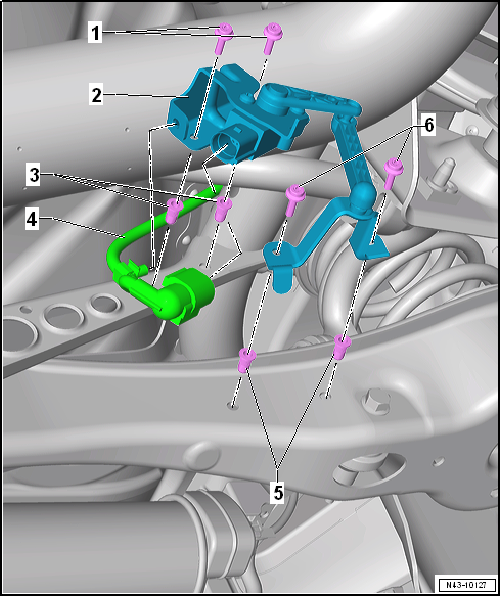

Montageübersicht - Geber für Fahrzeugniveau hinten, Mehrlenkerachse, Frontantrieb

Hinweis

Den Geber für Fahrzeugniveau gibt es als Ersatzteil nur komplett mit Koppelstange und oberem und unterem Halteblech.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

  1. Schraube
    • 5 Nm
  2. Geber für Fahrzeugniveau hinten
    • komplett mit Anbauteilen
    • Hebel muss zur Fahraußenseite zeigen
    • aus- und einbauen
    • Grundeinstellung der Raddämpferelektronik durchführen.
    • Grundeinstellung der Scheinwerfer durchführen.
  3. Blindnietmutter
  4. Elektrische Steckverbindung
  5. Blindnietmutter
  6. Schraube
    • 5 Nm

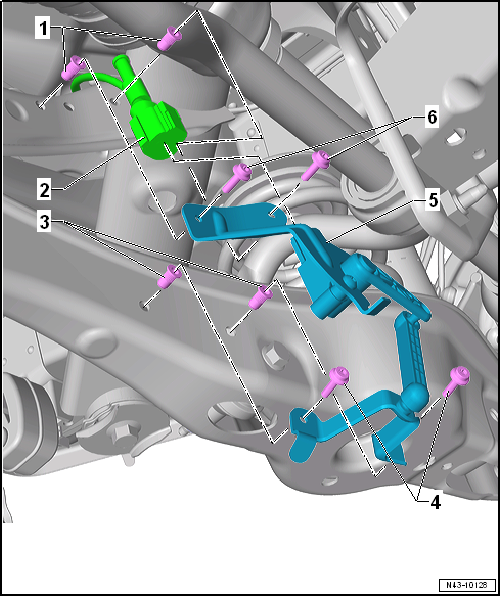

Montageübersicht - Geber für Fahrzeugniveau hinten, Mehrlenkerachse, Allradantrieb

Hinweis

Den Geber für Fahrzeugniveau gibt es als Ersatzteil nur komplett mit Koppelstange und oberem und unterem Halteblech.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

  1. Blindnietmutter
  2. Elektrische Steckverbindung
  3. Blindnietmutter
  4. Schraube
    • 5 Nm
  5. Geber für Fahrzeugniveau hinten
    • komplett mit Anbauteilen
    • Hebel muss zur Fahraußenseite zeigen
    • aus- und einbauen
    • Grundeinstellung der Raddämpferelektronik durchführen
    • Grundeinstellung der Scheinwerfer durchführen
  6. Schraube
    • 5 Nm

Geber für Fahrzeugniveau vorn -G78-/-G289- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

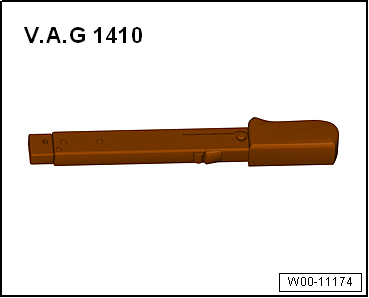

  • Drehmomentschlüssel -V.A.G 1410-

Ausbauen

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

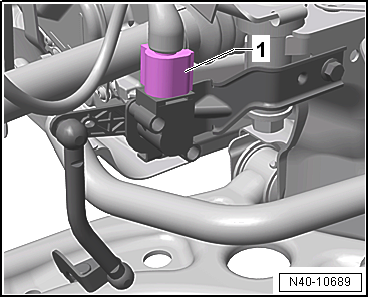

- Steckverbindung -1- am Geber für Fahrzeugniveau vorn links -G78- bzw. Geber für Fahrzeugniveau vorn rechts -G289- trennen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

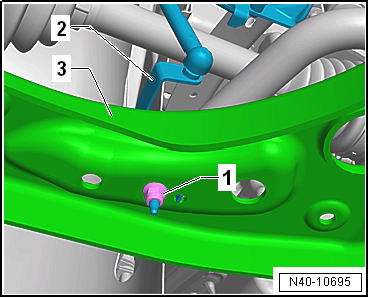

- Mutter -1- abschrauben.

- Halter -2- vom Geber für Fahrzeugniveau vorn links -G78- bzw. Geber für Fahrzeugniveau vorn rechts -G289- aus dem Achslenker -3- herausziehen.

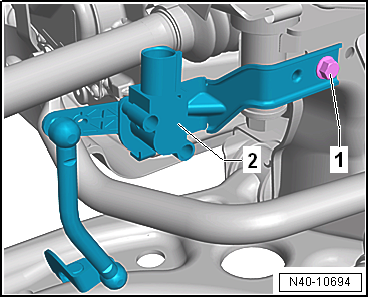

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Schraube -1- herausschrauben.

- Geber für Fahrzeugniveau vorn links -G78- bzw. Geber für Fahrzeugniveau vorn rechts -G289- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Hinweis

  • Der Hebel des Gebers für Fahrzeugniveau muss zur Fahrzeugaußenseite zeigen.
  • Das Gewinde des Gebers für Fahrzeugniveau muss in der äußeren Bohrung des Achslenkers verschraubt werden. Die Haltenase des Gebers für Fahrzeugniveau muss in der inneren Bohrung einrasten, um die richtige Einbaulage zu gewährleisten.

  • Grundeinstellung der Raddämpferelektronik durchführen.
  • Wurde die Regellage neu angelernt, muss bei Fahrzeugen mit Spurhalteassistent die Frontkamera für Assistenzsysteme neu kalibriert werden "Frontkamera für Assistenzsysteme kalibrieren".
  • Grundeinstellung der Scheinwerfer durchführen.

Anzugsdrehmomente

  • "Montageübersicht - Geber für Fahrzeugniveau vorn"

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

Geber für Fahrzeugniveau hinten -G76-/-G77- aus- und einbauen

Geber für Fahrzeugniveau hinten links -G76- aus- und einbauen, Mehrlenkerachse, Frontantrieb

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1410-

Ausbauen

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

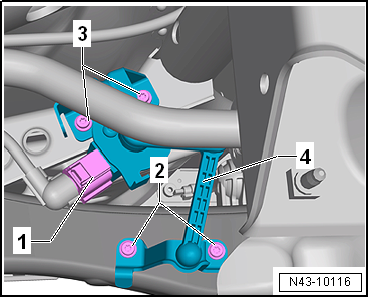

- Steckverbindung -1- trennen.

- Schrauben -2- und -3- herausschrauben.

- Geber für Fahrzeugniveau hinten links -G76--4- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Der Hebel des Gebers für Fahrzeugniveau muss zur Fahrzeugaußenseite zeigen.

  • Grundeinstellung der Raddämpferelektronik durchführen.
  • Grundeinstellung der Scheinwerfer durchführen.

Anzugsdrehmomente

  • "Montageübersicht - Geber für Fahrzeugniveau hinten, Mehrlenkerachse, Frontantrieb"

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

Geber für Fahrzeugniveau hinten links -G76- aus- und einbauen, Mehrlenkerachse, Allradantrieb

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1410-

Ausbauen

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

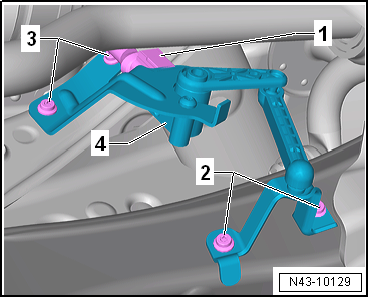

- Steckverbindung -1- trennen.

- Schrauben -2- und -3- herausschrauben.

- Geber für Fahrzeugniveau hinten links -G76--4- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Der Hebel des Gebers für Fahrzeugniveau muss zur Fahrzeugaußenseite zeigen.

  • Grundeinstellung der Raddämpferelektronik durchführen.
  • Grundeinstellung der Scheinwerfer durchführen.

Anzugsdrehmomente

  • "Montageübersicht - Geber für Fahrzeugniveau hinten, Mehrlenkerachse, Frontantrieb"

Volkswagen Passat. Fahrwerk, Achsen, Lenkung
