VW Passat Reparaturanleitung: Unterdrucksystem

Montageübersicht - Unterdruckpumpe

Unterdruckpumpe für Bremskraftverstärker, Dieselfahrzeuge

Unterdruckpumpe für 4-Zyl. Common Rail:

Die Unterdruckpumpe ist in der Ölpumpe verbaut.

- Unterdruckpumpe/Ölpumpe aus- und einbauen.

Rückschlagventil prüfen

Prüfvorgang

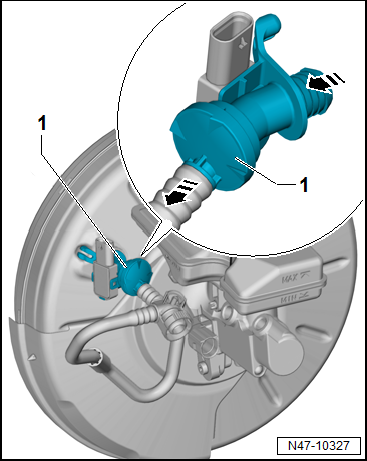

- Rückschlagventil mit Unterdruckleitung -1- vorsichtig aus dem Bremskraftverstärker herausziehen.

- Etwas Luft, zuerst in eine und dann in die andere Richtung vom Rückschlagventil -1- pusten.

  • In -Pfeilrichtung- muss das Rückschlagventil -1- Luft durchlassen.
  • In entgegengesetzter -Pfeilrichtung- muss das Rückschlagventil -1- geschlossen bleiben. Ist das nicht der Fall, ist das Rückschlagventil bzw. die komplette Unterdruckleitung zu ersetzen.

Hinweis

Es ist beim Einbau der Unterdruckleitung mit Rückschlagventil auf die korrekte Einbaulage am Bremskraftverstärker zu achten.

Volkswagen Passat. Bremsanlage

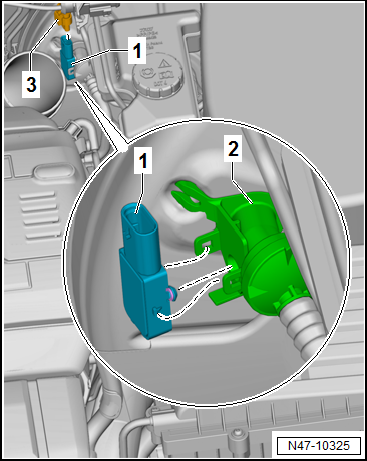

Unterdruckgeber -G608- aus- und einbauen

Hinweis

Der Unterdruckgeber -G608- ist nur bei einigen Benzinmotoren verbaut.

Ausbauen

- Elektrische Steckverbindung -3- vom Unterdruckgeber -G608--1- trennen.

- Unterdruckgeber -G608--1- aus der Unterdruckleitung -2- ausclipsen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei Folgendes beachten:

Hinweis

  • Es ist darauf zu achten, dass vor dem Einbau des Unterdruckgebers -G608- der Dichtring auf Beschädigung geprüft wird.
  • Ist der Dichtring beschädigt, muss der Unterdruckgeber ersetzt werden.

Volkswagen Passat. Bremsanlage

Unterdrucksystem prüfen

Die nachfolgende Prüfanweisung soll Ihnen bei Beanstandungen zur Bremskraftverstärkung oder bei einem so genannten "harten Bremspedal " Hilfe und Ratgeber für eine effektive und objektive Fehlersuche sein.

Folgende Bauteile werden durch diese Prüfung erfasst:

  • Bremskraftverstärker
  • Dichtring zwischen Hauptbremszylinder und Bremskraftverstärker
  • Rückschlagventil
  • Unterdruckschläuche mit Steckverbindungen
  • Vakuumpumpe (falls vorhanden)

Berücksichtigen Sie bei der Auswertung der Messergebnisse, dass diese durch die geografische Lage beeinflusst werden. Je höher ihr Standort über dem Meeresspiegel liegt, umso geringer ist der Luftdruck.

Bevor Sie das Unterdrucksystem prüfen, bitte unbedingt nachfolgende Prüfvoraussetzungen beachten:

  • Sichtprüfung sämtlicher Unterdruckschläuche auf Schäden (z. B. Risse oder Marderbiss) und auf korrekten Festsitz
  • Beim Arbeiten am Unterdrucksystem auf Sauberkeit achten
  • Vor Beginn der Arbeit gegebenenfalls den Motorraum reinigen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

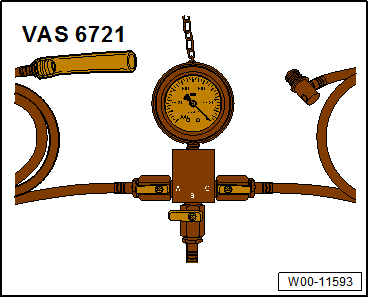

  • Vakuummessgerät für Bremskraftverstärkung -VAS 6721-

Volkswagen Passat. Bremsanlage

Vakuummessgerät für Bremskraftverstärkung -VAS 6721- anschließen

- Den Unterdruckschlauch aus dem Bremskraftverstärker ziehen.

Zur leichteren Demontage des Unterdruckschlauchs, vorher das Bremspedal mehrfach betätigen.

- Das Vakuummessgerät für Bremskraftverstärkung -VAS 6721- dazwischenstecken -siehe nachfolgende Abbildungen-.

Volkswagen Passat. Bremsanlage

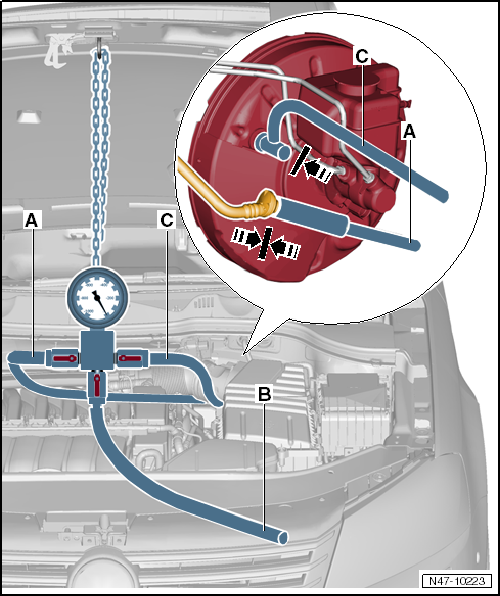

- Den Schlauch -A- vom Vakuummessgerät für Bremskraftverstärkung -VAS 6721- auf den Unterdruckschlauch stecken und den Adapter -C- in den Bremskraftverstärker drücken.

Volkswagen Passat. Bremsanlage

Prüfung der Vakuumerzeugung

Hinweis

  • Der mittlere Luftdruck der Erdatmosphäre beträgt auf Meereshöhe (N. N.) 1013 mbar und nimmt mit zunehmender Höhe stark ab (ca. 100 mbar/1000 m Höhe). Örtliche und zeitliche Schwankungen beeinflussen die Vakuumerzeugung ebenfalls.
  • Ein kalter Motor, eine eingeschaltete Klimaanlage, sowie nur Motorleerlauf beeinflussen die Vakuumerzeugung negativ.

- Vorher sämtliche Unterdruckschläuche auf Schäden (z. B. Risse oder Marderbiss) und auf korrekten Festsitz prüfen.

- Das Vakuummessgerät für Bremskraftverstärkung -VAS 6721- anschließen.

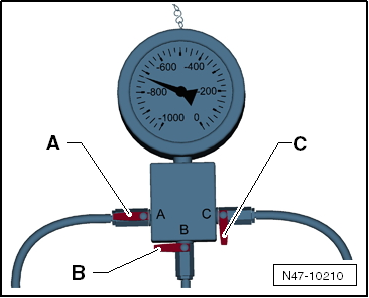

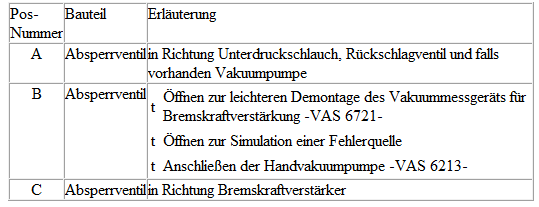

- Das Absperrventil -A- öffnen.

- Die Absperrventile -B+C- schließen.

- Betriebswarmen Motor (>60º C) starten, einmal kurz Gas geben (Motordrehzahl größer 2000/min).

- Den angezeigten Messwert ablesen.

Im Normalfall (siehe Hinweise) sollte das erzeugte Vakuum zwischen 600 und 950 mbar (je nach Motorisierung) liegen.

Wird der Messwert nicht erreicht, obwohl die Voraussetzungen (siehe Hinweise) erfüllt sind, ist das Unterdrucksystem zuerst auf Undichtigkeiten zu prüfen.

- Vergleichsweise das Vakuum mit der Handvakuumpumpe -VAS 6213- erzeugen.

Zur leichteren Demontage der Schlauchverbindungen und Adapter das Absperrventil -B- öffnen.

Volkswagen Passat. Bremsanlage

Prüfung auf Undichtigkeiten

Hinweis

  • Der mittlere Luftdruck der Erdatmosphäre beträgt auf Meereshöhe (N. N.) 1013 mbar und nimmt mit zunehmender Höhe stark ab (ca. 100 mbar/1000 m Höhe). Örtliche und zeitliche Schwankungen beeinflussen die Vakuumerzeugung ebenfalls.
  • Ein kalter Motor, eine eingeschaltete Klimaanlage, sowie nur Motorleerlauf beeinflussen die Vakuumerzeugung negativ.

- Vorher sämtliche Unterdruckschläuche auf Schäden (z. B. Risse oder Marderbiss) und auf korrekten Festsitz prüfen.

- Das Vakuummessgerät für Bremskraftverstärkung -VAS 6721- anschließen.

- Das Absperrventil -A- öffnen.

- Die Absperrventile -B+C- schließen.

- Betriebswarmen Motor (>60º C) starten, einmal kurz Gas geben (Motordrehzahl größer 2000/min).

Im Normalfall (siehe Hinweise) sollte das erzeugte Vakuum zwischen 600 und 950 mbar (je nach Motorisierung) liegen.

Volkswagen Passat. Bremsanlage

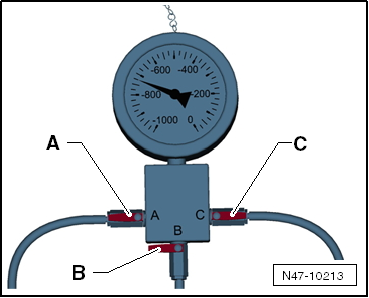

- Das Absperrventil -C- öffnen, um den Bremskraftverstärker zu evakuieren.

- Den Motor abstellen.

- Den angezeigten Messwert ablesen und notieren.

Das Vakuum darf in 12 Stunden um 400 mbar absinken.

Sollte der Vakuumabfall größer sein, ist zu prüfen ob die undichte Stelle im Bereich vom...

  1. Bremskraftverstärker

oder vom

  1. Rückschlagventil, Unterdruckschläuchen mit Steckverbindungen und Vakuumpumpe/Saugrohr

zu finden ist.

Bei größeren Undichtigkeiten fällt das Vakuum innerhalb weniger Sekunden stark ab.

Vakuumprüfung im Bereich Bremskraftverstärker:

Volkswagen Passat. Bremsanlage

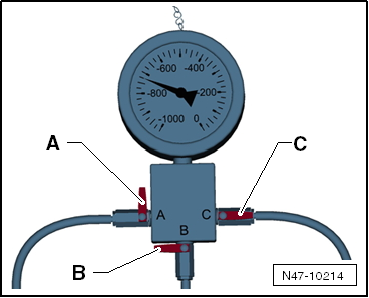

- Nach der Vakuumerzeugung das Absperrventil -A- schließen, um das Unterdrucksystem vom Bremskraftverstärker zu prüfen.

Vakuumprüfung im Bereich Rückschlagventil, Unterdruckschläuchen mit Steckverbindungen und Vakuumpumpe/Saugrohr:

Volkswagen Passat. Bremsanlage

- Nach der Vakuumerzeugung das Absperrventil -C- schließen, um das Unterdrucksystem vom Vakuummessgerät für Bremskraftverstärkung -VAS 6721- bis zum Saugrohr oder bis zur Vakuumpumpe zu prüfen.

Zur leichteren Demontage der Schlauchverbindungen und Adapter das Absperrventil -B- öffnen.

Volkswagen Passat. Bremsanlage

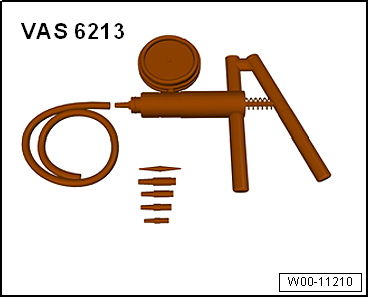

Vakuumerzeugung mit der Handvakuumpumpe -VAS 6213-

Anstelle des Motors oder der Vakuumpumpe kann das Vakuum in bestimmten Fällen auch mit der Handvakuumpumpe -VAS 6213- erzeugt werden.

- Dazu die Handvakuumpumpe -VAS 6213- an den Unterdruckschlauch vom Anschluss -B- am Vakuummessgerät für Bremskraftverstärkung -VAS 6721- stecken.

- Das Absperrventil -B- öffnen.

- Das Vakuum mit der Handvakuumpumpe -VAS 6213- erzeugen, bis zwischen 600 und 950 mbar am Vakuummessgerät für Bremskraftverstärkung -VAS 6721- angezeigt werden.

- Dann die entsprechenden Prüfungen durchführen.
