VW Passat Reparaturanleitung: Signalhorn

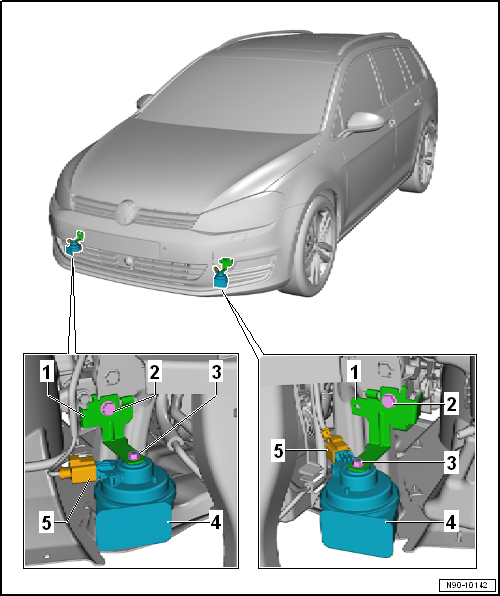

Montageübersicht - Signalhorn

Hinweis

Die Darstellung erfolgt für den Variant. Die Darstellung für die Limousine sinngemäß daraus ableiten.

Volkswagen Passat. Elektrische Anlage

  1. Halter
    • für Signalhorn
    • aus- und einbauen
  2. Schraube
    • Anzugsdrehmoment: 18 Nm
  3. Mutter
    • Anzugsdrehmoment: 9 Nm
  4. Signalhorn
    • Hochtonhorn -H2- links verbaut
    • Tieftonhorn -H7- rechts verbaut
    • aus- und einbauen
  5. Elektrische Steckverbindung

Hochtonhorn -H2-/Tieftonhorn -H7- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

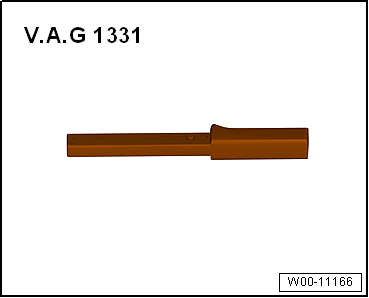

  • Drehmomentschlüssel -V.A.G 1331-

Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

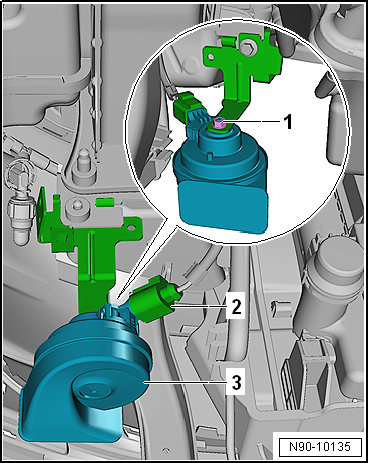

Signalhorn ausbauen

Volkswagen Passat. Elektrische Anlage

- Mutter -1- abschrauben.

- Signalhorn -3- vom Halter abnehmen.

- Elektrische Steckverbindung -2- trennen.

Signalhorn einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Signalhorn"

Halter mit Signalhorn ausbauen

Volkswagen Passat. Elektrische Anlage

- Schraube -1- herausdrehen.

- Halter mit Signalhorn -3- abnehmen.

- Elektrische Steckverbindung -2- trennen.

Halter mit Signalhorn einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Signalhorn"
