VW Passat Reparaturanleitung: Frontscheibenwaschanlage

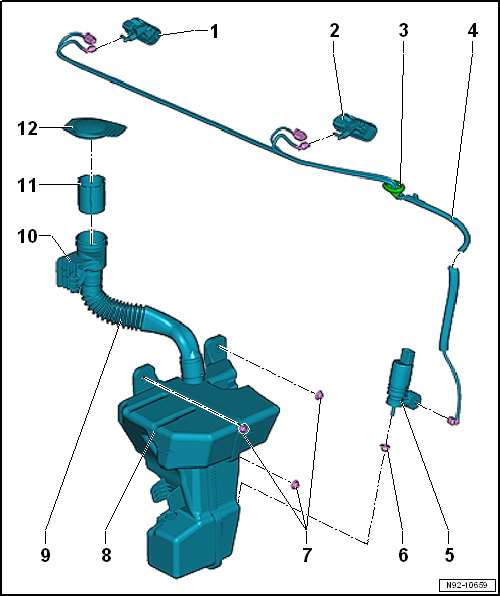

Montageübersicht - Frontscheibenwaschanlage

Montageübersicht - Frontscheibenwaschanlage, Waschwasserbehälter im Radhaus vorn links, mit Scheinwerferreinigungsanlage

Volkswagen Passat. Elektrische Anlage

  1. Spritzdüse rechts
    • Ausstattungsvariante mit Heizwiderstand für Spritzdüse rechts -Z21-
    • aus- und einbauen
    • einstellen
  2. Spritzdüse links
    • Ausstattungsvariante mit Heizwiderstand für Spritzdüse links -Z20-
    • aus- und einbauen
    • einstellen
  3. Tülle
    • für Wasserleitung in der Frontklappe
  4. Wasserleitung
    • für Frontscheibenwaschanlage
    • Farbkennzeichnung schwarz
  5. Frontscheibenwasch- und Heckscheibenwaschpumpe -V59-
    • aus- und einbauen
  6. Dichttülle
    • bei Beschädigung ersetzen
  7. Mutter
    • 3 Stück
    • Anzugsdrehmoment: 8 Nm
  8. Waschwasserbehälter
    • für Fahrzeuge mit Scheinwerferreinigungsanlage
    • mit Scheiben-Waschwasserstandsgeber -G33-. Kann bei einem Defekt nicht einzeln ersetzt werden
    • aus- und einbauen
  9. Einfüllrohr

Vorsicht!

Gefahr von Undichtigkeit!

Darf nicht vom Waschwasserbehälter getrennt werden.

  • für Waschwasserbehälter
  1. Einfüllstutzen

Vorsicht!

Gefahr von Undichtigkeit!

Darf nicht vom Einfüllrohr getrennt werden.

  • für Waschwasserbehälter
  1. Sieb
  2. Verschlussdeckel
    • für Einfüllstutzen

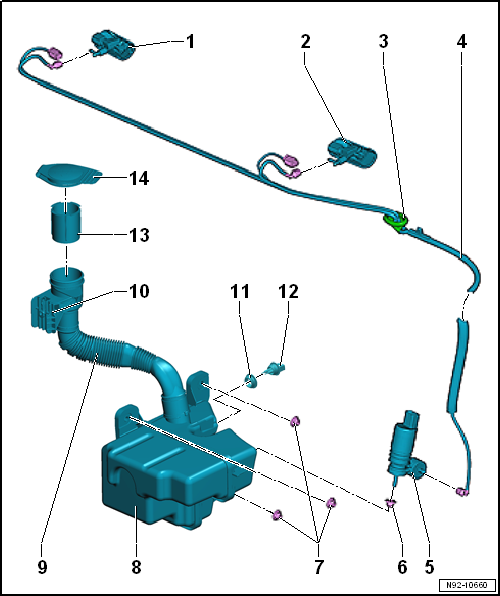

Montageübersicht - Frontscheibenwaschanlage, Waschwasserbehälter im Radhaus vorn links, ohne Scheinwerferreinigungsanlage

Volkswagen Passat. Elektrische Anlage

  1. Spritzdüse rechts
    • Ausstattungsvariante mit Heizwiderstand für Spritzdüse rechts -Z21-
    • aus- und einbauen
    • einstellen
  2. Spritzdüse links
    • Ausstattungsvariante mit Heizwiderstand für Spritzdüse links -Z20-
    • aus- und einbauen
    • einstellen
  3. Tülle
    • für Wasserleitung in der Frontklappe
  4. Wasserleitung
    • für Frontscheibenwaschanlage
    • Farbkennzeichnung schwarz
  5. Frontscheibenwasch- und Heckscheibenwaschpumpe -V59-
    • aus- und einbauen
  6. Dichttülle
    • bei Beschädigung ersetzen
  7. Mutter
    • 3 Stück
    • Anzugsdrehmoment: 8 Nm
  8. Waschwasserbehälter
    • für Fahrzeuge ohne Scheinwerferreinigungsanlage
    • aus- und einbauen
  9. Einfüllrohr

Vorsicht!

Gefahr von Undichtigkeit!

Darf nicht vom Waschwasserbehälter getrennt werden.

  • für Waschwasserbehälter
  1. Einfüllstutzen

Vorsicht!

Gefahr von Undichtigkeit!

Darf nicht vom Einfüllrohr getrennt werden.

  • für Waschwasserbehälter
  1. Dichtung
  2. Geber für Scheibenwaschwasserstand/Wasserstand -G33-
    • aus- und einbauen
  3. Sieb
  4. Verschlussdeckel
    • für Einfüllstutzen

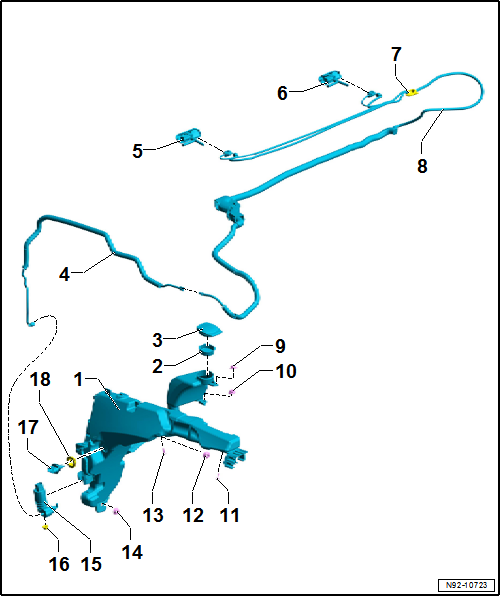

Montageübersicht - Frontscheibenwaschanlage, Waschwasserbehälter im Radhaus vorn rechts

Volkswagen Passat. Elektrische Anlage

  1. Waschwasserbehälter
    • mit Einfüllstutzen
    • aus- und einbauen
  2. Sieb
  3. Verschlussdeckel
    • für Einfüllstutzen
  4. Wasserleitung
    • für Frontscheibenwaschanlage
    • am Waschwasserbehälter
  5. Spritzdüse rechts
    • Ausstattungsvariante mit Heizwiderstand für Spritzdüse rechts -Z21-
    • aus- und einbauen
    • einstellen
  6. Spritzdüse links
    • Ausstattungsvariante mit Heizwiderstand für Spritzdüse links -Z20-
    • aus- und einbauen
    • einstellen
  7. Tülle
    • für Wasserleitung in der Frontklappe
  8. Wasserleitung
    • für Frontscheibenwaschanlage
    • im Motorraum
  9. Mutter
    • Anzugsdrehmoment: 8 Nm
  10. Mutter
    • Anzugsdrehmoment: 8 Nm
  11. Schraube
    • Anzugsdrehmoment: 8 Nm
  12. Mutter
    • Anzugsdrehmoment: 8 Nm
  13. Schraube
    • Anzugsdrehmoment: 8 Nm
  14. Mutter
    • Anzugsdrehmoment: 8 Nm
  15. Frontscheibenwasch- und Heckscheibenwaschpumpe -V59-
    • aus- und einbauen
  16. Dichttülle
    • bei Beschädigung ersetzen
  17. Geber für Scheibenwaschwasserstand/Wasserstand -G33-
    • aus- und einbauen
  18. Dichtung

Waschwasserbehälter aus- und einbauen

Waschwasserbehälter aus- und einbauen, Waschwasserbehälter im Radhaus vorn links

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

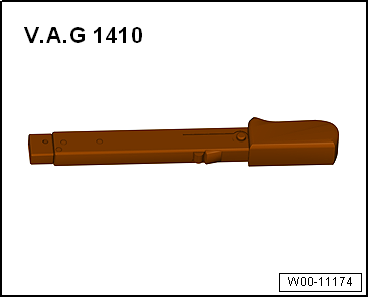

  • Drehmomentschlüssel -V.A.G 1410-
  • Auffangwanne

Hinweis

  • Beschrieben ist der Aus- bzw. Einbau des Waschwasserbehälters mit Scheinwerferreinigungsanlage. Der Aus- bzw. Einbau des Waschwasserbehälters ohne Scheinwerferreinigungsanlage erfolgt sinngemäß.
  • Beschrieben ist der Aus- bzw. Einbau des Waschwasserbehälters für den Variant. Der Aus- bzw. Einbau des Waschwasserbehälters für die Limousine erfolgt sinngemäß.

Ausbauen

- Stoßfängerabdeckung vorn ausbauen → Karosserie-Montagearbeiten Außen.

- Linken Scheinwerfer ausbauen.

- Ggf. Pumpe für Scheinwerferreinigungsanlage -V11- ausbauen.

- Auffangwanne unter den Waschwasserbehälter stellen.

Volkswagen Passat. Elektrische Anlage

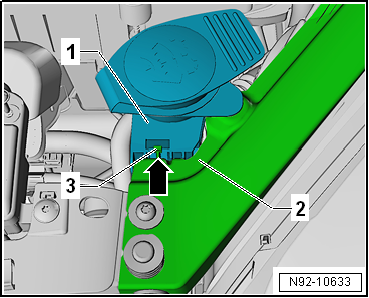

- Rastnase -3- entriegeln.

Vorsicht!

Es besteht die Gefahr von Undichtigkeiten.

Der Waschwasserbehälter ist einteilig. Die Trennung zwischen Waschwasserbehälter, Einfüllrohr und Einfüllstutzen ist nicht vorgesehen. Sollten die Bauteile dennoch getrennt werden, kann die Verbindung undicht werden.

- Einfüllstutzen -1- nach oben aus der Halterung am Schlossträger -2- herausziehen.

Volkswagen Passat. Elektrische Anlage

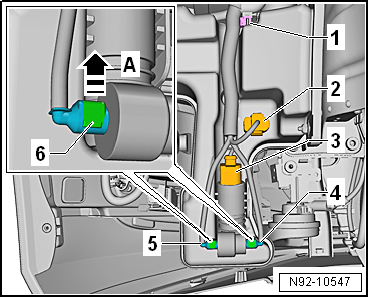

- Elektrische Steckverbindungen -2- und -3- trennen.

- Sicherungsklammern -6- in Pfeilrichtung -A- entriegeln.

- Wasserleitungen -4- und -5- von der Scheibenwaschpumpe abziehen.

- Leitungsstrang am Waschwasserbehälter -1- lösen.

Volkswagen Passat. Elektrische Anlage

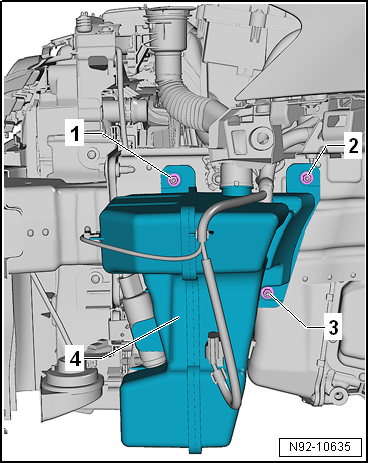

- Muttern -1, 2, 3- abschrauben.

- Waschwasserbehälter -4- von den Gewindestiften abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Um ein vertauschtes Anschließen der Waschwasserleitungen an die Front- und Heckscheibenwaschpumpe -V59- zu verhindern, sind die Anschlüsse an der Pumpe und den Schlauchleitungen farblich markiert. Die Schlauch-Anschlussstücke sind bei der Montage jeweils auf die farblich entsprechenden Pumpenanschlüsse zu stecken.

Anzugsdrehmomente

  • "Montageübersicht - Frontscheibenwaschanlage"

Volkswagen Passat. Elektrische Anlage

Waschwasserbehälter aus- und einbauen, Waschwasserbehälter im Radhaus vorn rechts

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1410-
  • Auffangwanne

Hinweis

Beschrieben ist der Aus- bzw. Einbau des Waschwasserbehälters für den Variant. Der Aus- bzw. Einbau des Waschwasserbehälters für die Limousine erfolgt sinngemäß.

Ausbauen

- Auffangwanne unter den Waschwasserbehälter stellen.

- Wasserkastenabdeckung rechts ausbauen → Karosserie-Montagearbeiten Außen.

Volkswagen Passat. Elektrische Anlage

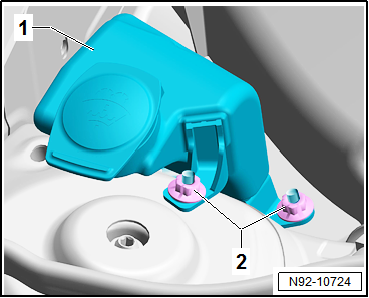

- Muttern -2- abschrauben.

- Einfüllstutzen -1- nach oben vom Waschwasserbehälter abziehen.

- Radhausschale vorn rechts ausbauen → Karosserie-Montagearbeiten Außen.

- Dämpfung zwischen Kotflügel und Längsträger Radhaus oben ausbauen → Karosserie-Montagearbeiten Außen.

Volkswagen Passat. Elektrische Anlage

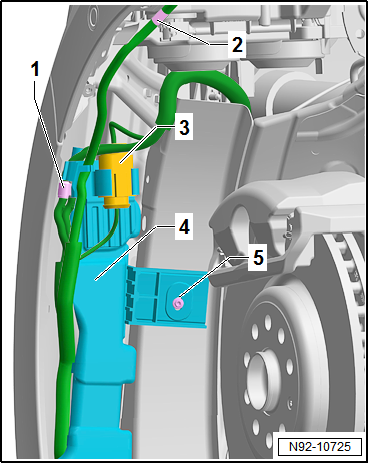

- Elektrische Steckverbindungen -3- entriegeln und trennen.

- Wasserleitungen für Front- und Heckscheibenwaschanlage an den Verbindungsstellen -1- trennen.

- Falls vorhanden, Wasserleitung für Scheinwerferreinigungsanlage an der Verbindungsstelle -2- trennen.

- Befestigungsschraube -5- für den Waschwasserbehälter -4- herausdrehen.

Volkswagen Passat. Elektrische Anlage

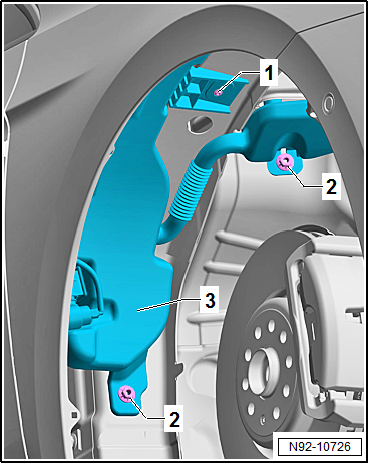

- Befestigungsschraube -1- für den Waschwasserbehälter -3- herausdrehen.

- Befestigungsmuttern -2- für den Waschwasserbehälter -3- abschrauben.

- Waschwasserbehälter -3- von den Gewindestiften abziehen und aus dem Kotflügel herausführen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Um ein vertauschtes Anschließen der Waschwasserleitungen an die Front- und Heckscheibenwaschpumpe -V59- zu verhindern, sind die Anschlüsse an der Pumpe und den Schlauchleitungen farblich markiert. Die Schlauch-Anschlussstücke sind bei der Montage jeweils auf die farblich entsprechenden Pumpenanschlüsse zu stecken.

- Beim Aufsetzen des Einfüllstutzens auf den Waschwasserbehälter auf korrekten Sitz der Dichtung am Einfüllstutzen achten.

Anzugsdrehmomente

  • "Montageübersicht - Frontscheibenwaschanlage, Waschwasserbehälter im Radhaus vorn rechts"

Volkswagen Passat. Elektrische Anlage

Scheiben-Waschwasserstandsgeber aus- und einbauen

Scheiben-Waschwasserstandsgeber aus- und einbauen, Waschwasserbehälter im Radhaus vorn links

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Auffangwanne

Hinweis

Der Scheiben-Waschwasserstandsgeber -G33- kann ausstattungsabhängig einzeln oder nur mit dem ganzen Behälter getauscht werden.

Ausbauen

- Radhausschale vorn links ausbauen → Karosserie-Montagearbeiten Außen.

- Auffangwanne unter den Waschwasserbehälter stellen.

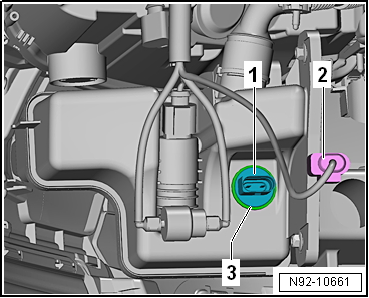

- Elektrische Steckverbindung -2- trennen.

- Geber für Scheibenwaschwasserstand/Wasserstand -G33--1- aus dem Waschwasserbehälter herausziehen.

- Ggf. die Dichtung -3- vom Waschwasserbehälter abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Dichtung korrekt in die Öffnung im Waschwasserbehälter ansetzen.

- Dichtung mit Scheibenwaschwasser benetzen, damit der Geber für Scheibenwaschwasserstand/Wasserstand -G33- leichter hineingeschoben werden kann.

Volkswagen Passat. Elektrische Anlage

Scheiben-Waschwasserstandsgeber aus- und einbauen, Waschwasserbehälter im Radhaus vorn rechts

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Auffangwanne

Ausbauen

- Radhausschale vorn rechts ausbauen → Karosserie-Montagearbeiten Außen.

- Auffangwanne unter den Waschwasserbehälter stellen.

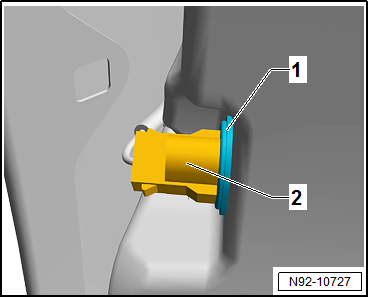

- Elektrische Steckverbindung -2- trennen.

- Geber für Scheibenwaschwasserstand/Wasserstand -G33--1- aus dem Waschwasserbehälter herausziehen.

- Ggf. die Dichtung für den Geber für Scheibenwaschwasserstand/Wasserstand -G33- vom Waschwasserbehälter abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Dichtung korrekt in die Öffnung im Waschwasserbehälter ansetzen.

- Dichtung mit Scheibenwaschwasser benetzen, damit der Geber für Scheibenwaschwasserstand/Wasserstand -G33- leichter hineingeschoben werden kann.

Volkswagen Passat. Elektrische Anlage

Scheibenwaschpumpe aus- und einbauen

Scheibenwaschpumpe aus- und einbauen, Waschwasserbehälter im Radhaus vorn links

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Auffangwanne

Hinweis

Beschrieben ist der Aus- bzw. Einbau der Scheibenwaschpumpe für den Variant. Der Aus- bzw. Einbau der Scheibenwaschpumpe für die Limousine erfolgt sinngemäß.

Ausbauen

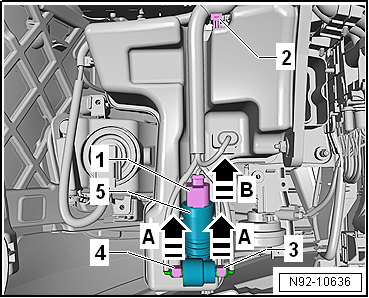

- Radhausschale vorn links ausbauen → Karosserie-Montagearbeiten Außen.

- Elektrische Steckverbindung -1- trennen.

Der Leitungsstrang -2- verbleibt am Waschwasserbehälter.

- Auffangwanne unter den Waschwasserbehälter stellen.

- Sicherungsklammern -3- und -4- in Pfeilrichtung -A- entriegeln.

- Wasserleitung von der Scheibenwaschpumpe -5- abziehen.

- Scheibenwaschpumpe -5- nach oben in Pfeilrichtung -B- aus dem Waschwasserbehälter herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Um ein vertauschtes Anschließen der Waschwasserleitungen an die Front- und Heckscheibenwaschpumpe -V59- zu verhindern, sind die Anschlüsse an der Pumpe und den Schlauchleitungen farblich markiert. Die Schlauch-Anschlussstücke sind bei der Montage jeweils auf die farblich entsprechenden Pumpenanschlüsse zu stecken.

- Dichttülle auf Beschädigung prüfen.

Volkswagen Passat. Elektrische Anlage

Scheibenwaschpumpe aus- und einbauen, Waschwasserbehälter im Radhaus vorn rechts

Hinweis

Beschrieben ist der Aus- bzw. Einbau der Scheibenwaschpumpe für den Variant. Der Aus- bzw. Einbau der Scheibenwaschpumpe für die Limousine erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Auffangwanne

Ausbauen

- Waschwasserbehälter ausbauen.

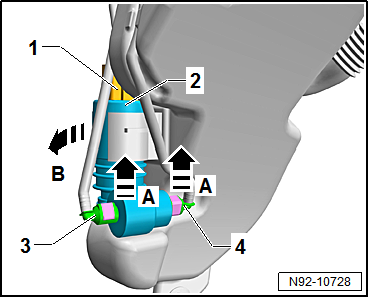

- Elektrische Steckverbindung -1- trennen.

- Auffangwanne unter den Waschwasserbehälter stellen.

- Sicherungsklammern an den Anschlussstücken -3- und -4- in Pfeilrichtung -A- entriegeln.

- Wasserleitungen von der Scheibenwaschpumpe -2- abziehen.

- Scheibenwaschpumpe -2- in Pfeilrichtung -B- aus dem Waschwasserbehälter herausschwenken.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Um ein vertauschtes Anschließen der Waschwasserleitungen an die Front- und Heckscheibenwaschpumpe -V59- zu verhindern, sind die Anschlüsse an der Pumpe und den Schlauchleitungen farblich markiert. Die Schlauch-Anschlussstücke sind bei der Montage jeweils auf die farblich entsprechenden Pumpenanschlüsse zu stecken.

- Dichttülle auf Beschädigung prüfen.

Volkswagen Passat. Elektrische Anlage

Spritzdüsen aus- und einbauen

Ausbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

- Frontklappe öffnen.

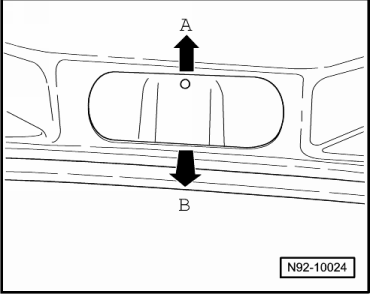

- Spritzdüse nach oben drücken -Pfeil A- und unten aus der Klappe herausschwenken -Pfeil B-.

Volkswagen Passat. Elektrische Anlage

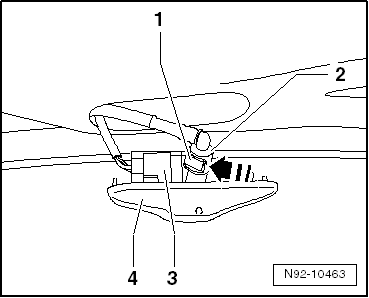

- Schlauchclip -1- in -Pfeilrichtung- entriegeln und die Schlauchverbindung -2- von der Spritzdüse -4- abziehen.

- Steckverbindung -3- entriegeln und trennen und Spritzdüse -4- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Darauf achten, dass beim Aufstecken der Waschwasserleitung die Sicherungsklammer hörbar in den Anschluss einrastet.

- Spritzdüse, oben beginnend, in die Einbauöffnung stecken, bis sie hörbar verrastet.

- Spritzdüsen einstellen.

Volkswagen Passat. Elektrische Anlage

Spritzdüsen einstellen

Vorsicht!

Gefahr der Beschädigung.

Keine Gegenstände zum Reinigen der Spritzdüsen verwenden!

Hinweis

Im Falle eines ungleichmäßigen Spritzfelds durch Verunreinigungen in der Spritzdüse diese ausbauen und entgegen der Spritzrichtung mit Wasser durchspülen. Das anschließende Durchblasen entgegen der Spritzrichtung mit Druckluft ist zulässig. Keine Gegenstände zum Reinigen der Spritzdüsen verwenden!

- Spritzdüsen für Frontscheibenwaschanlage einstellen → Heft39.1.

    Frontscheibenwischanlage
    Montageübersicht - Frontscheibenwischanlage Montageübersicht - Frontscheibenwischanlage Hinweis Dargestellt sind die Einbauorte für den Linkslenker. Die Einbauorte für den Rechtslenker sind s ...

    Heckscheibenwischanlage
    Montageübersicht - Heckscheibenwischanlage Abdeckkappe Mutter Anzugsdrehmoment: 12 Nm Wischerarm mit gelenkfreiem Scheibenwischer aus- und einbauen Endablage einstellen Gelenkfre ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Ratgeber Räder, Reifen - Allgemeine Informationen: Radschrauben
    Radschrauben, Varianten Erklärungen zu den Kalottenformen Grundsätzlich gibt es zwei Kalottenformen, die kugelförmige und die kegelige Kalotte. Die kugelförmige Kalotte ist die gekrümmte Fläche eines Kugelabschnittes -Pfeil A-. Diese Form der Kalotte wird für die originalen Felgen ve ...

    © 2021 www.passatde.com - 0.0267
