VW Passat Reparaturanleitung: Heckscheibenwaschanlage

Montageübersicht - Heckscheibenwaschanlage

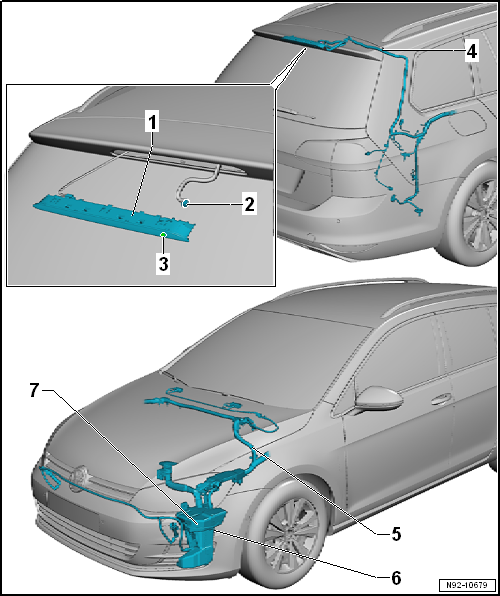

Montageübersicht - Heckscheibenwaschanlage, Waschwasserbehälter im Radhaus vorn links

Volkswagen Passat. Elektrische Anlage

  1. Hochgesetzte Bremsleuchte
    • aus- und einbauen
  2. Anschluss Wasserleitung
    • für Heckscheibenwaschanlage
  3. Spritzdüse
    • aus- und einbauen
    • einstellen
  4. Wasserleitung
    • im Seitenteil rechts zur Spritzdüse der Heckscheibenwaschanlage
  5. Wasserleitung
    • im Motorraum zur Spritzdüse der Heckscheibenwaschanlage
  6. Frontscheibenwasch- und Heckscheibenwaschpumpe -V59-
    • aus- und einbauen
    • mit Dichttülle, bei Beschädigung ersetzen
  7. Waschwasserbehälter
    • aus- und einbauen

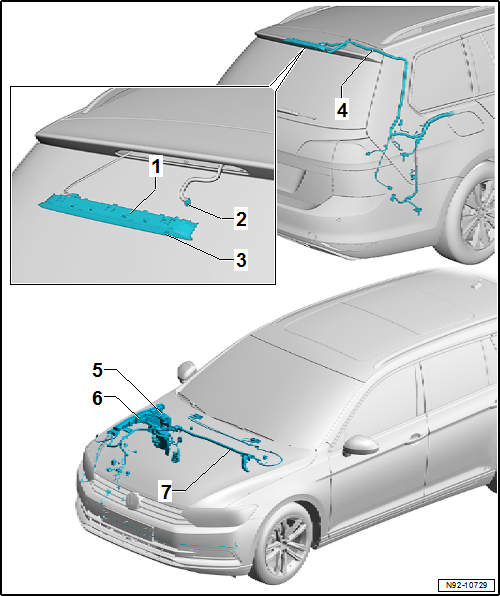

Montageübersicht - Heckscheibenwaschanlage, Waschwasserbehälter im Radhaus vorn rechts

Volkswagen Passat. Elektrische Anlage

  1. Hochgesetzte Bremsleuchte
    • aus- und einbauen
  2. Anschluss Wasserleitung
    • für Heckscheibenwaschanlage
  3. Spritzdüse
    • aus- und einbauen
    • einstellen
  4. Wasserleitung
    • im Seitenteil rechts zur Spritzdüse der Heckscheibenwaschanlage
  5. Frontscheibenwasch- und Heckscheibenwaschpumpe -V59-
    • aus- und einbauen
    • mit Dichttülle, bei Beschädigung ersetzen
  6. Waschwasserbehälter
    • aus- und einbauen
  7. Wasserleitung
    • im Motorraum zu den Spritzdüsen der Front- und Heckscheibenwaschanlage

Waschwasserbehälter aus- und einbauen

Hinweis

Der gemeinsame Waschwasserbehälter für Front- und Heckscheibenwaschanlage befindet sich ausstattungsabhängig im Radhaus vorn links oder im Radhaus vorn rechts.

- Waschwasserbehälter im Radhaus vorn links aus- und einbauen.

- Waschwasserbehälter im Radhaus vorn rechts aus- und einbauen.

Heckscheibenwaschpumpe aus- und einbauen

Hinweis

Die gemeinsame Scheibenwaschpumpe für Front- und Heckscheibenwaschanlage befindet sich ausstattungsabhängig im Radhaus vorn links oder im Radhaus vorn rechts.

- Frontscheibenwasch- und Heckscheibenwaschpumpe -V59- im Radhaus vorn links aus- und einbauen.

- Frontscheibenwasch- und Heckscheibenwaschpumpe -V59- im Radhaus vorn rechts aus- und einbauen.

Spritzdüse aus- und einbauen

Hinweis

Die Spritzdüse ist in der hochgesetzten Bremsleuchte eingebaut.

Ausbauen:

- Die hochgesetzte Bremsleuchte ausbauen.

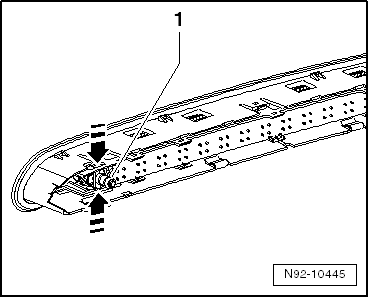

- Die beiden Verrastungen -Pfeile- entriegeln.

- Die Spritzdüse -1- nach hinten aus der hochgesetzten Bremsleuchte herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Darauf achten, dass beim Aufstecken der Waschwasserleitung die Sicherungsklammer hörbar in den Anschluss einrastet.

- Die Spritzdüse einstellen.

Volkswagen Passat. Elektrische Anlage

Spritzdüse einstellen

- Spritzdüsen für Heckscheibenwaschanlage einstellen → Heft39.1.
