VW Passat Reparaturanleitung: Leuchten im Außenspiegel

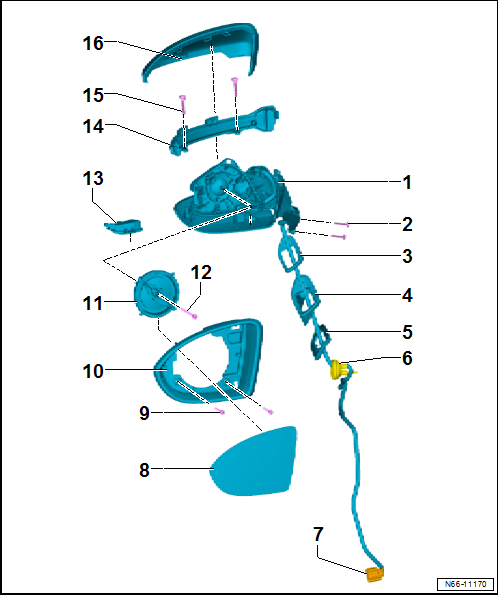

Montageübersicht - Leuchten im Außenspiegel

1. Spiegelgrundträger
   • aus- und einbauen → Karosserie-Montagearbeiten Außen
2. Schraube
   • 2 Stück
   • Anzugsdrehmoment: 9 Nm
3. Dichtung
   • zwischen Spiegelgrundträger und Abdeckung
4. Abdeckung
5. Dichtung
   • zwischen Abdeckung und Türaußenblech
6. Tülle
7. Steckverbindung
8. Spiegelglas
   • aus- und einbauen → Karosserie-Montagearbeiten Außen
9. Schraube
   • 2 Stück
   • Anzugsdrehmoment: 1 Nm
10. Spiegelrahmen
    • aus- und einbauen → Karosserie-Montagearbeiten Außen
11. Verstelleinheit
    • aus- und einbauen → Karosserie-Montagearbeiten Außen
12. Schraube
    • Anzugsdrehmoment: 1 Nm
13. Einstiegsleuchte im Außenspiegel
    • Einstiegsleuchte im Außenspiegel Fahrerseite -W52-
    • Einstiegsleuchte im Außenspiegel Beifahrerseite -W53-
    • aus- und einbauen
14. Blinkleuchte
    • aus- und einbauen
15. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 1 Nm
16. Spiegelkappe
    • Material: ABS
    • aus- und einbauen → Karosserie-Montagearbeiten Außen

Blinkleuchte aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

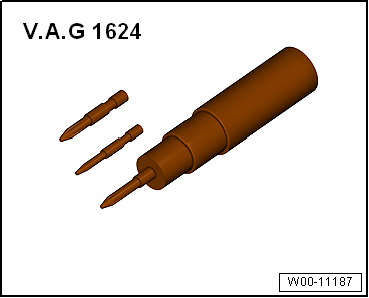

• Drehmomentschraubendreher -V.A.G 1624-

Hinweis

• Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.
• Bei einer defekten LED muss die Blinkleuchte im Außenspiegel komplett ersetzt werden.

Ausbauen

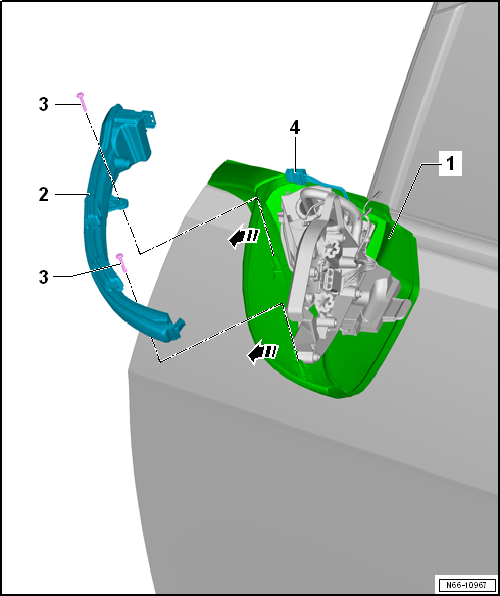

- Spiegelkappe ausbauen → Karosserie-Montagearbeiten Außen

- Elektrische Steckverbindung -4- trennen.

- Schrauben -3- herausdrehen.

- Blinkleuchte -2- vom Spiegelgrundträger -1- nach oben herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten.

- Funktionsprüfung durchführen.

Anzugsdrehmomente

• "Montageübersicht - Leuchten im Außenspiegel"

Einstiegsleuchte im Außenspiegel aus- und einbauen

Hinweis

• Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.
• Bei einer defekten LED muss die Einstiegsleuchte im Außenspiegel komplett ersetzt werden.

Ausbauen

- Spiegelrahmen aus- und einbauen → Karosserie-Montagearbeiten Außen.

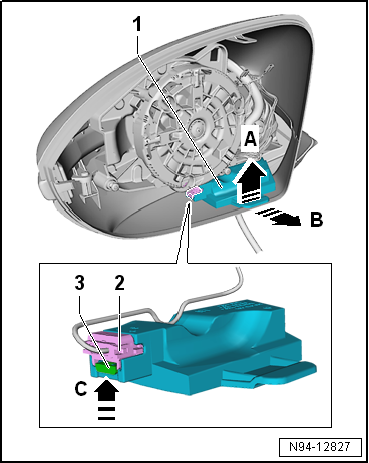

- Einstiegsleuchte im Außenspiegel Fahrerseite -W52--1- in Pfeilrichtung -A- anheben.

- Einstiegsleuchte im Außenspiegel Fahrerseite -W52--1- in Pfeilrichtung -B- aus dem Spiegelgehäuse herausziehen.

- Verriegelung -3- in Pfeilrichtung -C- drücken.

- Elektrische Steckverbindung -2- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten.

- Funktionsprüfung durchführen.
