Kennzeichenleuchte -X4-/-X5- aus- und einbauen

Kennzeichenleuchte -X4-/-X5- aus- und einbauen, Limousine

Hinweis

  • Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.
  • Da die Kennzeichenleuchten mit LED bestückt sind, muss bei einem Defekt die Kennzeichenleuchte komplett ersetzt werden.

Ausbauen

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

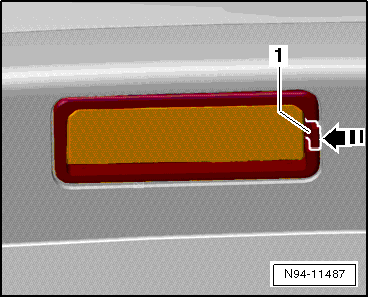

- Haltenase -1- in -Pfeilrichtung- drücken und die Kennzeichenleuchte -X4- nach unten aus der Stoßfängerabdeckung herausnehmen.

Volkswagen Passat. Elektrische Anlage

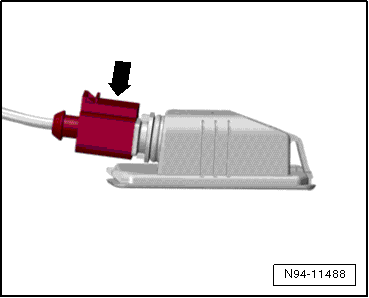

- Steckverbindung -Pfeil- entriegeln und trennen.

- Kennzeichenleuchte links -X4- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Die Kennzeichenleuchte -X4- so in die Stoßfängerabdeckung einsetzen, dass die Steckverbindung zur linken Fahrzeugseite zeigt.

- Funktionsprüfung durchführen.

Volkswagen Passat. Elektrische Anlage

Kennzeichenleuchte -X4-/-X5- aus- und einbauen, Variant

Hinweis

  • Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.
  • Da die Kennzeichenleuchten mit LED bestückt sind, muss bei einem Defekt die Kennzeichenleuchte komplett ersetzt werden.

Ausbauen

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

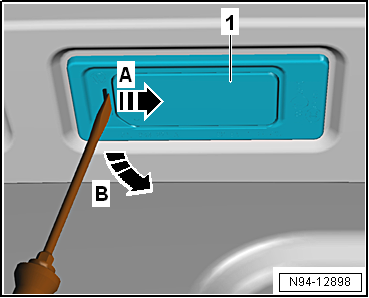

- Mit einem geeigneten Werkzeug die Kennzeichenleuchte links -X4--1- in Pfeilrichtung -A- drücken.

- Kennzeichenleuchte links -X4--1- in Pfeilrichtung -B- aus der Heckklappe herausklappen.

Volkswagen Passat. Elektrische Anlage

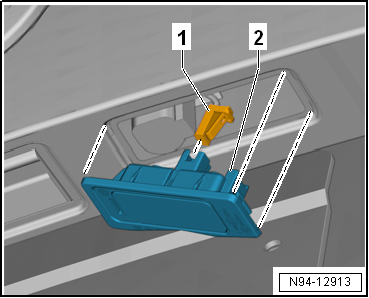

- Steckverbindung -1- entriegeln und trennen.

- Kennzeichenleuchte links -X4--2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Die Kennzeichenleuchte so in die Heckklappe einsetzen, dass die Halteklammer zur rechten Fahrzeugseite zeigt.

- Funktionsprüfung durchführen.

Volkswagen Passat. Elektrische Anlage

Lampe für Kennzeichenleuchte -X4-/-X5- aus- und einbauen

Da die Kennzeichenleuchten mit LED bestückt sind, muss bei einem Defekt die Kennzeichenleuchte komplett ersetzt werden.

Kennzeichenleuchte -X4-/-X5- aus- und einbauen bei Limousine.

Kennzeichenleuchte -X4-/-X5- aus- und einbauen bei Variant.
