VW Passat Reparaturanleitung: Lambdasonde ersetzen

Hinweis

  • Die Leitungen der Lambdasonde dürfen nicht in Stand gesetzt werden, da es dadurch zu Fehlfunktionen kommen kann.
  • Sofern erforderlich der Einheitssonde beiliegende Anbauteile, Kabelbinder oder Markierungsbänder nach Vorlage der defekten Sonde setzen.
  • Identifizieren Sie gegebenenfalls die Lambdasonde anhand des Schutzrohrs,

LSF Lambdasonde ( 4 polig ) ersetzen

Hinweis

  • Sofern erforderlich der Einheitssonde beiliegende Anbauteile, Kabelbinder oder Markierungsbänder nach Vorlage der defekten Sonde setzen.
  • Die Leitungen der Lambdasonde dürfen nicht in Stand gesetzt werden, da es dadurch zu Fehlfunktionen kommen kann.

- Bauen Sie die defekte Lambdasonde aus.

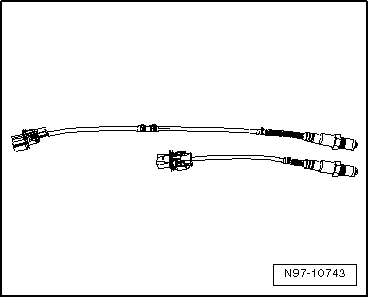

- Legen Sie die beiden Lambdasonden nebeneinander, sodass die Sensorgehäuse auf einer Höhe sind.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

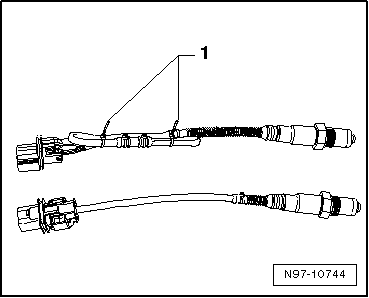

- Überlänge der Einheitssonde (ca. 50 - 250 mm) durch Zurückbinden auf länge der defekten Sonde und mit Kabelbindern fixieren, -1-

- Prüfen Sie, ob das Steckgehäuse der Lambdasonde mit der Bordnetzseite kompatibel ist.

- Ersetzen Sie ggf. den Bordnetzstecker mit dem mitgelieferten Steckgehäuse der Lambdasonde,

Hinweis

  • Das Steckergehäuse ist nur bei älteren Fahrzeugen zu ersetzen. Bei neuen Fahrzeugen passt die Codierung der Steckergehäuse.
  • Achten Sie auf die Pinbelegung. Zur besseren Übersicht sind die einzelnen Pins im neuen Steckergehäuse mit einer Farbkennzeichnung markiert.
  • Zusätzliche Hinweise befinden sich auf dem Beileger der neuen Lambdasonde.

- Bauen Sie die neue Lambdasonde in das Fahrzeug ein.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

LSU Lambdasonde ( 6 polig ) ersetzen

Hinweis

  • Sofern erforderlich der Einheitssonde beiliegende Anbauteile, Kabelbinder oder Markierungsbänder nach Vorlage der defekten Sonde setzen.
  • Die Leitungen dürfen nicht gecrimpt oder geschnitten werden, da sonst die Funktion der Lambdasonde beeinträchtigt wird.

- Bauen Sie die alte Lambdasonde aus.

- Legen Sie die beiden Lambdasonden nebeneinander, sodass die Sensorgehäuse auf einer Höhe sind.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

- Überlänge der Einheitssonde (ca. 50 - 250 mm) durch Zurückbinden auf länge der defekten Sonde und mit Kabelbindern fixieren -1-.

- Bauen Sie die neue Lambdasonde in das Fahrzeug ein.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

Schutzrohrvarianten der Einheitslambdasonden

Hinweis

Zusätzlich zur Identifizierung über die Teilenummer, kann auch noch eine Identifikation über das Schutzrohr erfolgen.

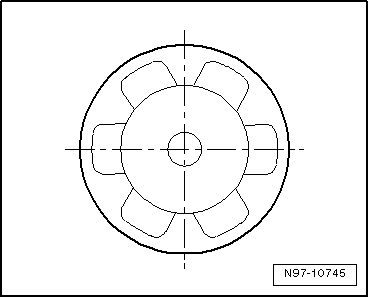

Variante D1, 6 Öffnungen zu je 3,5 mm

Wird nur verwendet bei Lambdasonden LSF - 4 polig.

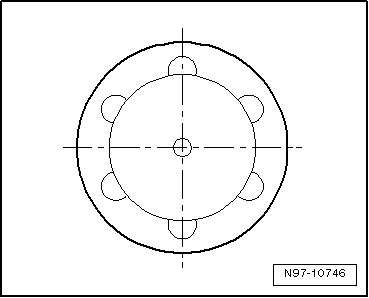

Variante D2, 6 Öffnungen zu je 2 mm

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

Werden verwendet bei Lambdasonden LSF - 4 polig und LSU - 6 polig.

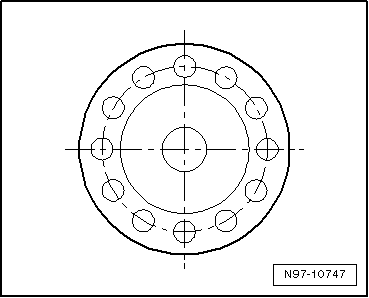

Variante D4, 12 Öffnungen zu je 1,4 mm

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

Werden verwendet bei Lambdasonden LSF - 4 polig und LSU - 6 polig.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen
