VW Passat Reparaturanleitung: Stirnwand

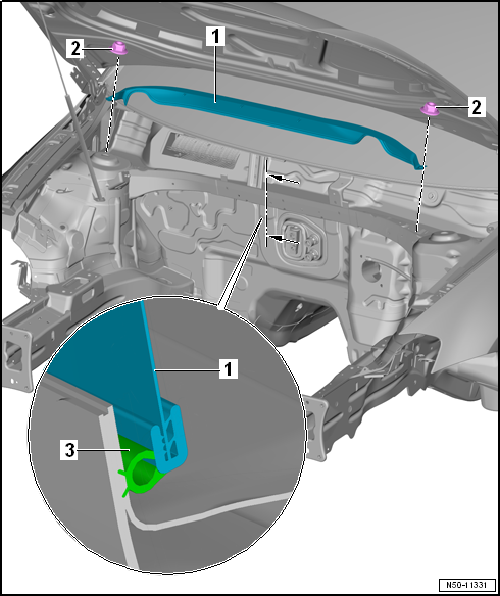

Montageübersicht - Stirnwand

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Stirnwand
    • aus- und einbauen
  2. Sechskantmutter
    • 2 Stück
    • 8,0 Nm
  3. Dichtung, Stirnwand

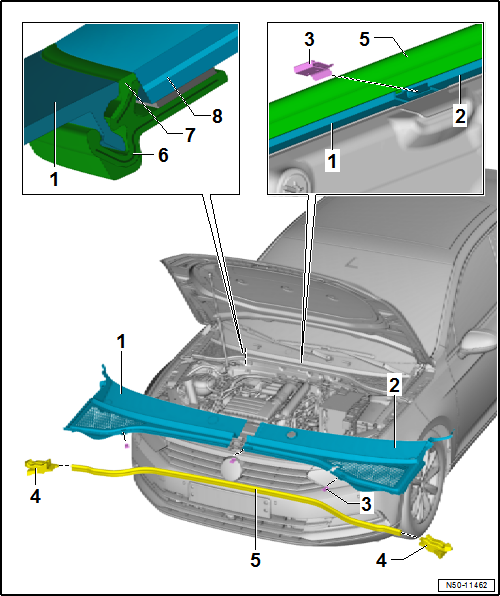

Montageübersicht - Wasserkastenabdeckung

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Wasserkastenabdeckung
    • rechte Seite
    • aus- und einbauen
  2. Wasserkastenabdeckung
    • linke Seite
    • aus- und einbauen
  3. Klammer
    • 3 Stück
  4. Schaumteil
    • links und rechts
  5. Dichtung
  6. Einfassprofil
    • Bestandteil der Frontscheibe
  7. Dichtung
    • Bestandteil der Frontscheibe
  8. Frontscheibe

Stirnwand aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

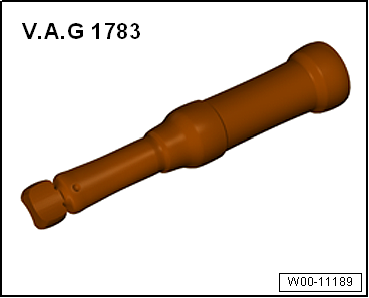

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Wasserkastenabdeckung ausbauen.

- Sechskantmuttern -2- herausdrehen und Stirnwand -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

Sechskantmutter

Wasserkastenabdeckung aus- und einbauen

Ausbauen

Hinweis

Je nach Modellvariante müssen beim Aus- und Einbau der Wasserkastenabdeckungen geringfügige Abweichungen berücksichtigt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Wischerarme ausbauen → Elektrische Anlage.

- Dichtung -5- auf der gesamten Länge von den Wasserkastenabdeckungen -1- und -2- abziehen.

- Klammern -3- (3 Stück) ausclipsen.

- Zuerst die Wasserkastenabdeckungen -2- von der Mitte beginnend nach oben aus dem Einfassprofil -6- von Hand herausziehen.

- Die Wasserkastenabdeckungen -2- aus dem Kotflügel nach vorn herausziehen und abnehmen.

- Danach die Wasserkastenabdeckungen -1- von der Mitte beginnend nach oben aus dem Einfassprofil -6- von Hand herausziehen.

- Die Wasserkastenabdeckungen -1- aus dem Kotflügel nach vorn herausziehen und abnehmen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

  • Bei neuen Frontscheiben ist im Einfassprofil ein Einleger angebaut. Vor dem Einbau der Wasserkastenabdeckung diesen Einleger entfernen.
  • Die Wasserkastenabdeckung von Hand mit nur leichtem Druck in das Einfassprofil drücken, keinesfalls schlagen oder mithilfe eines Werkzeugs eindrücken.
  • Ein Aufschlagen der Wasserkastenabdeckung in das Einfassprofil der Frontscheibe kann zum Anriss der Frontscheibe führen.

- Einfassprofil -6- mit Seifenlauge einsprühen, damit die Wasserkastenabdeckungen -1- und -2- leichter eingedrückt werden können.

- Zuerst die Wasserkastenabdeckungen -1- in den Kotflügel einschieben.

- Wasserkastenabdeckungen -1- auf das Einfassprofil -6- setzen. Von außen beginnend mit leichtem Druck in das Einfassprofil -6- drücken.

- Danach die Wasserkastenabdeckungen -2- in den Kotflügel einschieben.

- Wasserkastenabdeckungen -2- auf das Einfassprofil -6- setzen. Von außen beginnend mit leichtem Druck in das Einfassprofil -6- drücken.

- Klammern -3- (3 Stück) einclipsen.

- Dichtung -5- auf Wasserkastenabdeckungen -1- und -2- aufstecken.

- Wischerarme einbauen → Elektrische Anlage.
