VW Passat Reparaturanleitung: Frontscheibe

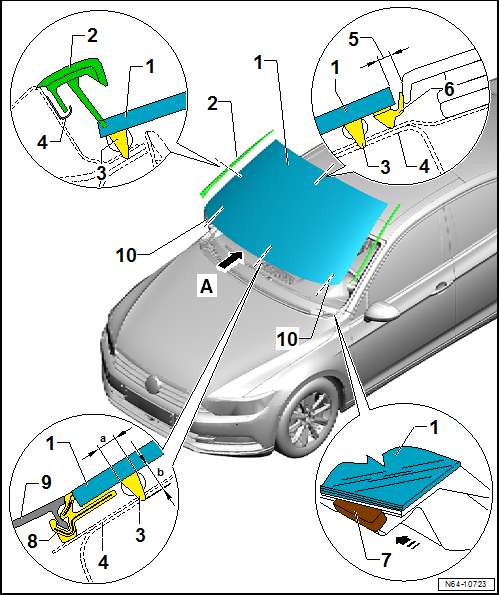

Montageübersicht - Frontscheibe

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Frontscheibe
    • aus- und einbauen
  2. Wasserfangleiste
  3. PUR-Klebedichtungsmaterial
    • Raupenquerschnitt: Breite -Maß a- = 7 mm, Höhe -Maß b- = 10 mm (einschließlich Vorbeschichtung, Restmaterial auf Scheibe und Scheibenflansch)
    • Mindestaushärtezeit
    • Beginn und Ende der Kleberaupe am -Pfeil-
  4. Karosserieflansch
    • Lackschäden bei Beschädigung ausbessern
  5. Spaltmaß
    • Muss gleichmäßig sein.
  6. Dichtung
    • Bestandteil der Frontscheibe
  7. Scheibeneinsteller
    • 443 845 631 A
    • 2 Stunden nach Einbau der Frontscheibe entfernen.
  8. Einfassprofil
    • Ist Bestandteil der Frontscheibe.
    • Wasserkastenabdeckung aus- und einbauen
  9. Wasserkastenabdeckung
    • aus- und einbauen.

Frontscheibe aus- und einbauen

Hinweis

  • Der Ausbau der geklebten Scheiben ist mit der Trennvorrichtung für geklebte Scheiben -V.A.G 1474 A- beschrieben.
  • Es kann auch die Trennvorrichtung für geklebte Scheiben -VAS 6452- benutzt werden.
  • Es kann auch das Scheibenausbau-Set -VAS 6888- benutzt werden.

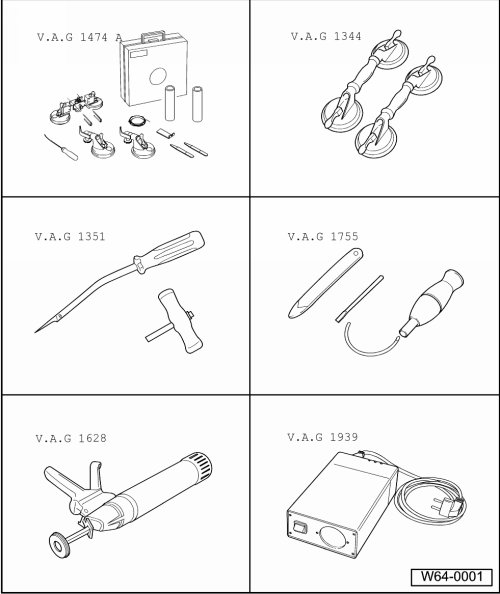

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Trennvorrichtung für geklebte Scheiben -V.A.G 1474 A- oder Trennvorrichtung für geklebte Scheiben -VAS 6452-
  • Saugheber -V.A.G 1344-
  • Schneidwerkzeug -V.A.G 1351-
  • Scheibenausbau-Set -V.A.G 1755-
  • Handdruckpistole -V.A.G 1628-
  • Kartuschen-Heizgerät -V.A.G 1939-

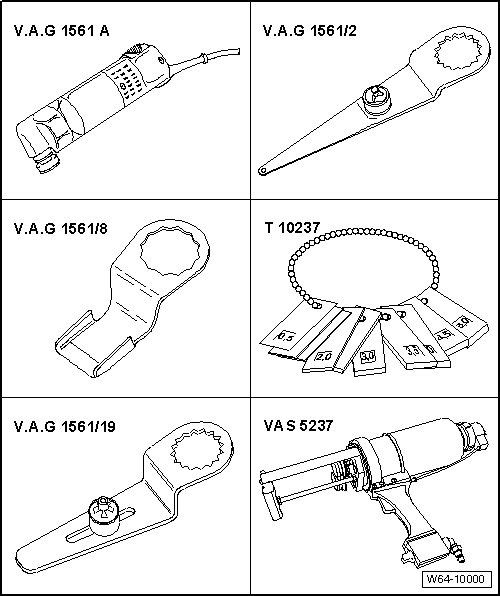

  • Elektromesser -V.A.G 1561 A-
  • Schneidmesser -V.A.G 1561/2-
  • Schneidmesser -V.A.G 1561/8-
  • Einstelllehre -3371-
  • Schneidmesser -V.A.G 1561/19-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  • Doppelkartuschenpistole -VAS 5237-

Ausbauen

- A-Säulen-Verkleidung oben links und rechts ausbauen → Karosserie-Montagearbeiten Innen.

- Sonnenblenden links und rechts ausbauen → Karosserie-Montagearbeiten Innen.

- Innenspiegel ausbauen → Karosserie-Montagearbeiten Innen.

- Bei Fahrzeugen mit Frontkamera für Fahrerassistenzsysteme -R242- Frontkamera ausbauen → Elektrische Anlage.

- Formhimmel im Bereich der Frontscheibe absenken → Karosserie-Montagearbeiten Innen.

- Der Formhimmel kann jetzt so weit abgesenkt werden, dass die Frontscheibe ohne Beschädigung des Formhimmels ausgeschnitten werden kann.

- Wasserkastenabdeckung ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

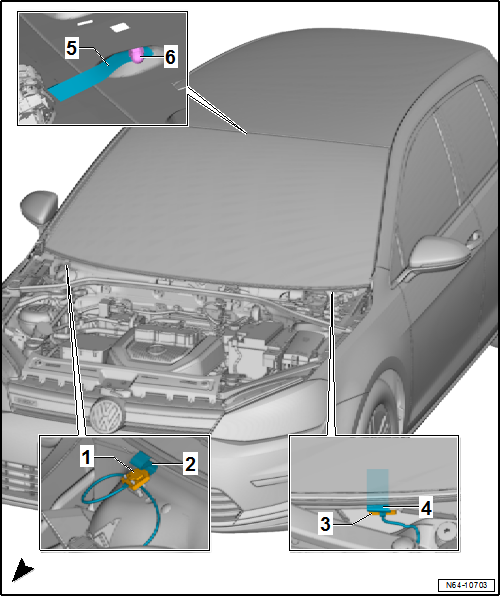

Nur bei Fahrzeugen mit Frontscheibenheizung

- Befestigungsmutter -6- herausdrehen.

- Kabel -5- auf der Scheibe festkleben.

- Steckverbindungen -1 und 3- trennen.

- Kabel -2 und 4- auf der Scheibe festkleben.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

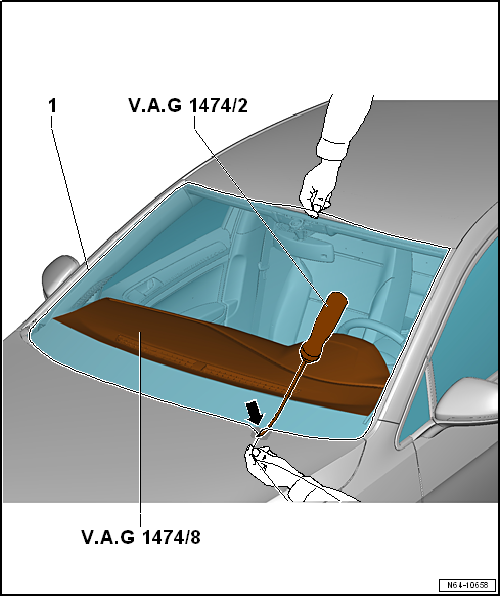

- Abdeckfolie -V.A.G 1474/8- zwischen Frontscheibe und Schalttafel einschieben.

- Schneidfadenende -1- mit der Ahle -V.A.G 1474/2- durch das Klebedichtungsmaterial in den Fahrzeuginnenraum ziehen.

- Schneidfadenende innen mit dem Ziehgriff -V.A.G 1351/1--3- gegen Herausziehen sichern.

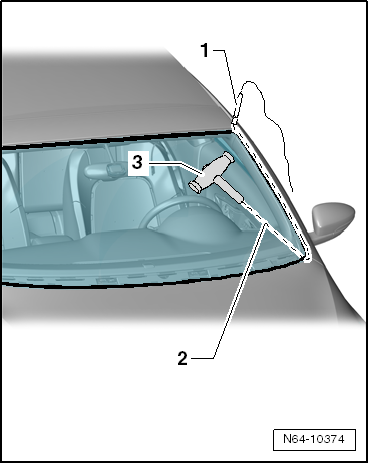

- Schneidfaden -2- mithilfe des Röhrchens -1- in den Scheibenflansch einlegen.

- Schneidfaden um die Frontscheibe legen.

- Darauf achten, dass der Schneidfaden an den Ecken unter die Frontscheibe gelegt ist.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

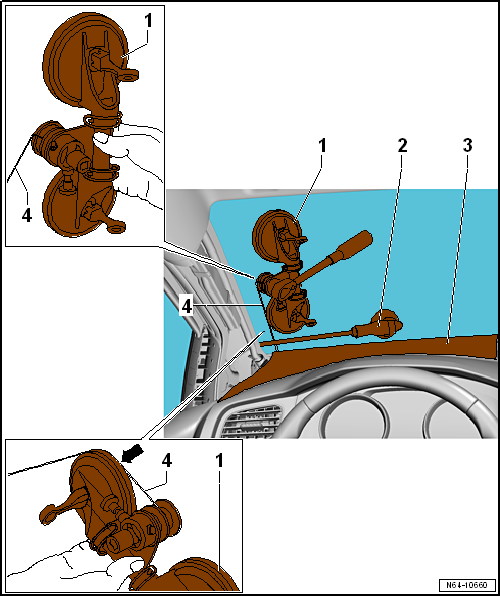

- Die Fadenenden -4- an der Trennvorrichtung für geklebte Scheiben -VAS 6452--1- befestigen.

- Schneidfaden um die Saugnäpfe der Aufspulvorrichtung legen -Pfeil-.

- Schneidfaden während des Freischneidens mit einem Kunststoffkeil -2- gegen die Frontscheibe drücken, um einen Freigang am Scheibenflansch und der Schalttafel zu haben.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

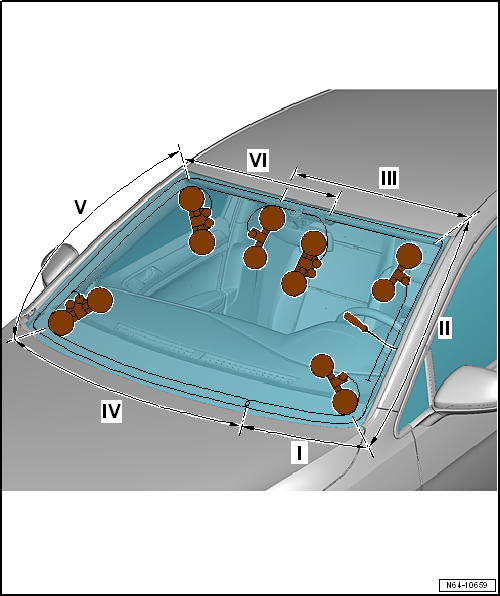

- Trennvorrichtung für geklebte Scheiben -VAS 6452- in den unteren Ecken der Frontscheibe ansetzen.

- Die linke Trennvorrichtung für geklebte Scheiben -VAS 6452- fortlaufend von "Position I"bis "Position III" umsetzen und Frontscheibe freischneiden.

- Die rechte Trennvorrichtung für geklebte Scheiben -VAS 6452- fortlaufend von "Position IV" bis "Position VI" umsetzen und Frontscheibe freischneiden.

- Mit 2 Saugheber -V.A.G 1344- die Frontscheibe vom Fahrzeug heben.

Einbauen

- Bei Fahrzeugen mit Frontkamera für Fahrerassistenzsysteme -R242- Frontkamera einbauen → Elektrische Anlage; und Frontkamera kalibrieren → Fahrwerk, Achsen, Lenkung.

- Nicht zerstörte Scheibe zum Einglasen vorbereiten.

- Neue Scheibe zum Einglasen vorbereiten.

- Karosserieflansch zum Einglasen vorbereiten.

- Einbauhinweise.

- Mindestaushärtezeit.

- Nach dem Einsetzen wird die Frontscheibe mit Klebeband zum Dach gesichert.

Zerstörte Frontscheibe ausbauen

Der Ausbau einer zerstörten Frontscheibe erfolgt sinngemäß dem Ausbau einer zerstörten Heckscheibe.
