VW Passat Reparaturanleitung: Heckscheibe

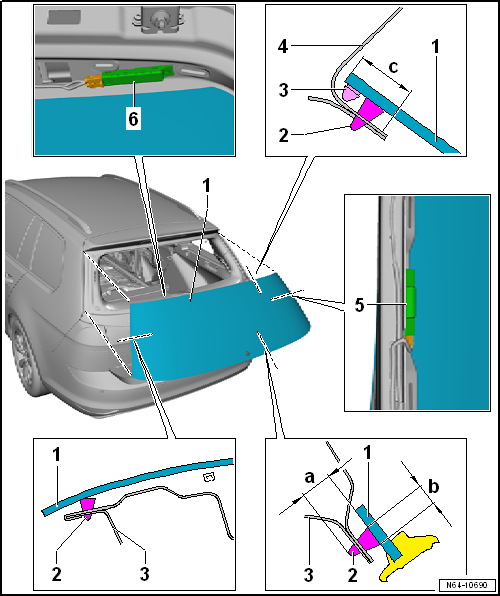

Montageübersicht - Heckscheibe

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Heckscheibe
    • aus- und einbauen
  2. PUR-Klebedichtungsmaterial
    • Raupenquerschnitt: Breite -Maß a- = 7 mm, Höhe -Maß b- = 10 mm (einschließlich Vorbeschichtung, Restmaterial auf Scheibe und Scheibenflansch)
    • Mindestaushärtezeit
    • Beginn und Ende der Kleberaupe am -Pfeil-
  3. Abstandhalter
  4. Karosserieflansch
  5. Anschluss für Heckscheibenheizung
  6. Antennenanschluss
Heckscheibe aus- und einbauen

Hinweis

  • Der Ausbau der geklebten Scheiben ist mit der Trennvorrichtung für geklebte Scheiben -V.A.G 1474 A- beschrieben.
  • Es kann auch die Trennvorrichtung für geklebte Scheiben -VAS 6452- benutzt werden.
  • Es kann auch das Scheibenausbau-Set -VAS 6888- benutzt werden.

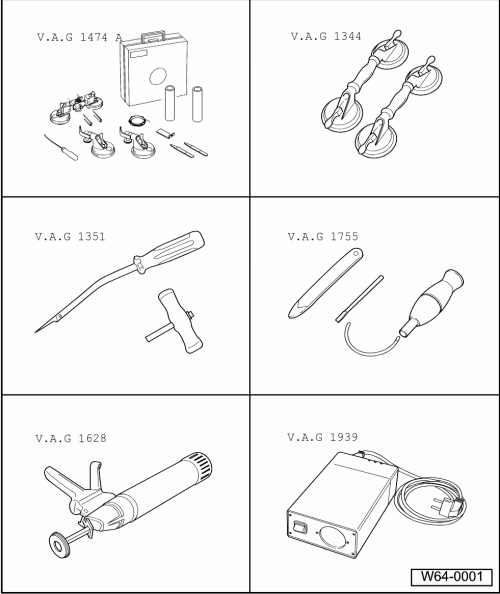

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Trennvorrichtung für geklebte Scheiben -V.A.G 1474 A- oder Trennvorrichtung für geklebte Scheiben -VAS 6452-
  • Saugheber -V.A.G 1344-
  • Schneidwerkzeug -V.A.G 1351-
  • Scheibenausbau-Set -V.A.G 1755-
  • Handdruckpistole -V.A.G 1628-
  • Kartuschen-Heizgerät -V.A.G 1939-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

Wenn die Scheibe wieder verwendet wird, darauf achten, dass die elektrischen Anschlüsse für die Scheibenheizung nicht beschädigt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Bei Fahrzeugen mit Seitenspoiler, Seitenspoiler ausbauen.

- Anschlüsse für beheizbare Heckscheibe und Scheibenantenne abziehen.

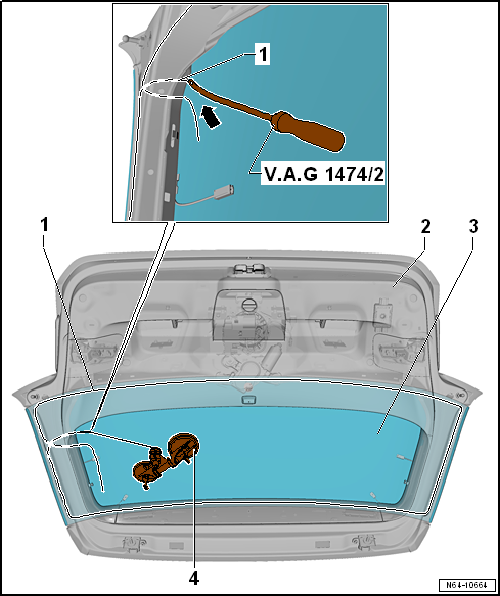

- Schneidfaden -1- mit der Ahle -V.A.G 1474/2- an der im Bild gezeigten Stelle -Pfeil- durch das Klebedichtungsmaterial nach innen ziehen.

- Schneidfadenende mit dem Ziehgriff -V.A.G 1351/1- vor Herausziehen sichern.

- Schneidfaden um die Heckscheibe legen und auch das zweite Fadenende nach innen führen.

- Schneidfadenende an die Trennvorrichtung für geklebte Scheiben -VAS 6452- oder der Aufspulvorrichtung -V.A.G 1654 A- befestigen.

Hinweis

Die Schutzfolie oder die Kunststoffleiste -V.A.G 1474/15- muss unbedingt zum Schutz des aufgestellten Blechflanschs verwendet werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

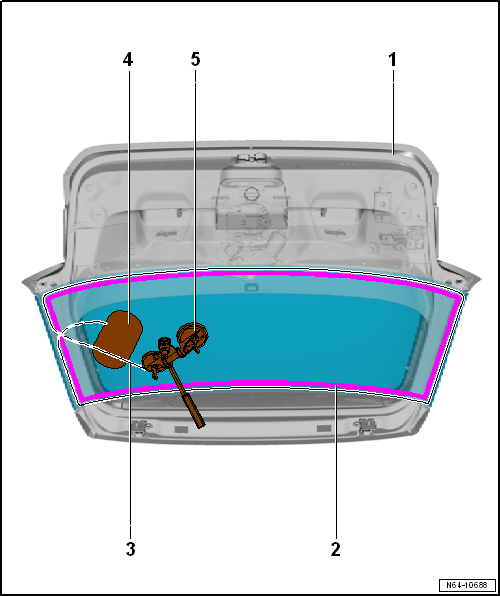

- Schutzfolie -4- oder die Kunststoffleiste -V.A.G 1474/15- vorsichtig zwischen Heckscheibe und Blechflansch einschieben.

- Aufspulvorrichtung -V.A.G 1654 A- in der gezeigten Position ansetzen.

- Aufspulvorrichtung -V.A.G 1654 A- entsprechend umsetzen und Heckscheibe freischneiden.

- Schneidfaden -3- während des Freischneidens mit dem Keil -V.A.G 1474/5- gegen die Heckscheibe drücken, um einen Freigang am Karosserieflansch zu haben.

- Die Heckscheibe mit 2 Saughebern beim Freischneiden halten.

- Heckscheibe an den 2 Saughebern von der Heckklappe abnehmen.

Einbauen

- Nicht zerstörte Scheibe zum Einglasen vorbereiten.

- Neue Scheibe zum Einglasen vorbereiten.

- Karosserieflansch zum Einglasen vorbereiten.

- Einbauhinweise.

- Mindestaushärtezeit.

- Bei Fahrzeugen mit Seitenspoiler, neue Seitenspoiler einbauen.

Zerstörte Heckscheibe ausbauen

- Karosserie und Innenraum vor Glassplitter schützen.

- Glasstücke bis zum Klebedichtungsmaterial entfernen.

- Anschlüsse für Scheibenheizung und Antenne abziehen.

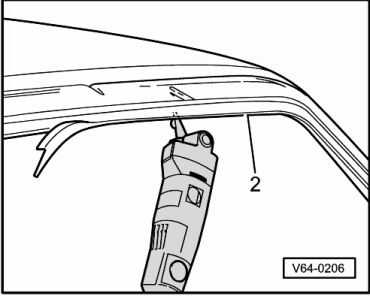

- Flansch -2- umlaufend mit textilverstärktem Klebeband abkleben.

Verletzungsgefahr der Hände und Augen durch Glassplitter.Schnittwunden möglich.Schutzbrille tragen.Schutzhandschuhe tragen.

- Klebedichtungsmaterial (mit Glasresten) im Scheibenausschnitt mit Elektro-Messer -V.A.G 1561 A- und Schneidmesser U-Form -V.A.G 1561- durchtrennen.
