VW Passat Reparaturanleitung: Unterbodenverkleidung

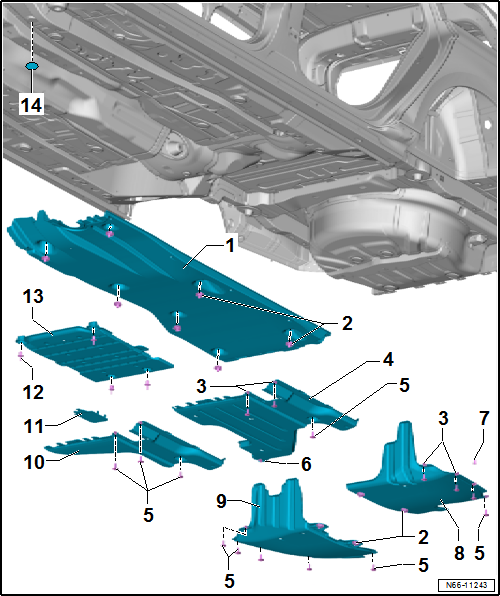

Montageübersicht - Unterbodenverkleidungen

Montageübersicht - Unterbodenverkleidungen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Unterbodenverkleidung vorn
    • links und rechts
    • aus- und einbauen
  2. Mutter
    • Mit Verliersicherung
    • 7 Stück je Seite
    • 2,0 Nm
  3. Blechmutter
  4. Verlängerung Unterbodenverkleidungen links
    • aus- und einbauen
  5. Schraube
    • 2 Nm.
  6. Klemmscheibe
  7. Einsteckmutter
  8. Unterbodenverkleidung hinten links
    • Schrauben -5- und Muttern -2- herunterdrehen
  9. Unterbodenverkleidung hinten rechts
    • Schrauben -5- und Muttern -2- herunterdrehen
  10. Verlängerung Unterbodenverkleidungen rechts
    • aus- und einbauen
  11. Abdeckung
  12. Spreizniet
    • 4 Stück
  13. Unterbodenverkleidung Mitte
    • links und rechts
    • aus- und einbauen
  14. Stopfen
    • links und rechts

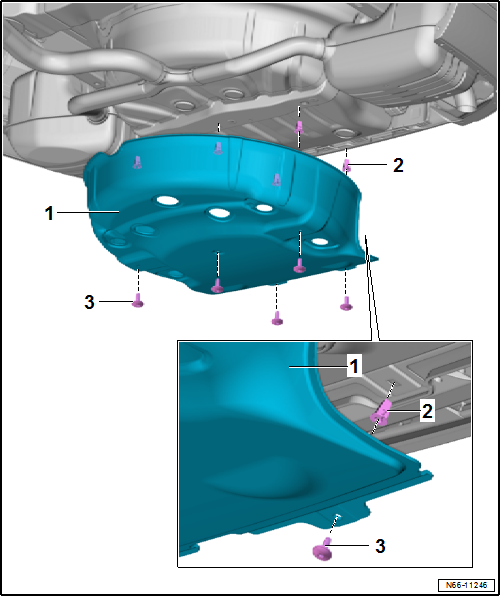

Montageübersicht - Akustik-Unterbodenverkleidungen 1/3

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Akustik-Unterbodenverkleidung
  2. Einsteckmutter
    • 5 Stück
  3. Schraube
    • 2 Nm.
    • 5 Stück

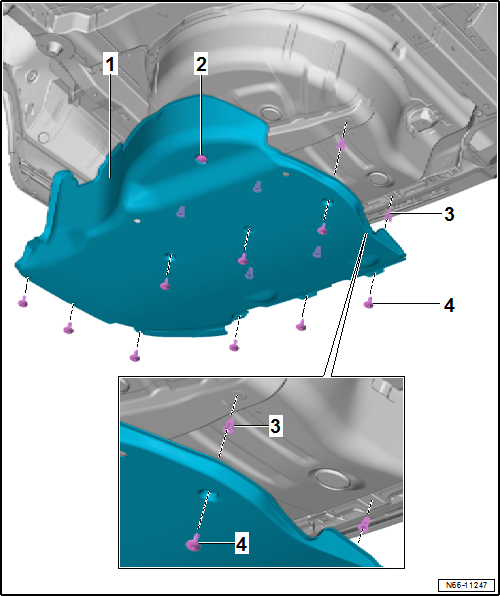

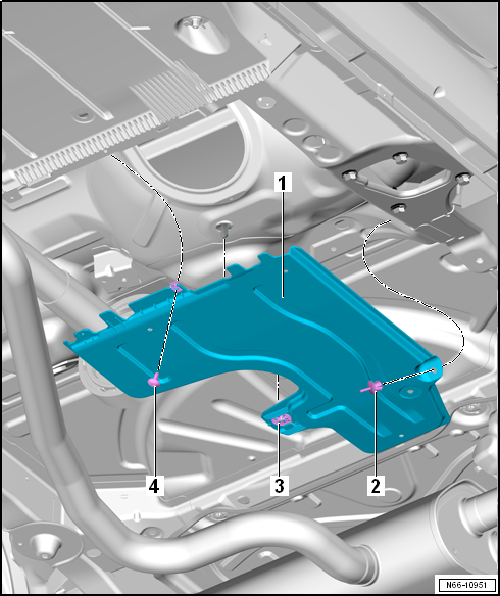

Montageübersicht - Akustik-Unterbodenverkleidungen 2/3

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Akustik-Unterbodenverkleidung
  2. Klemmscheibe
    • 1 Stück
  3. Einsteckmutter
    • 6 Stück
  4. Schraube
    • 2 Nm.
    • 9 Stück

Montageübersicht - Akustik-Unterbodenverkleidungen 2/3

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Akustik-Unterbodenverkleidung
  2. Klemmscheibe
    • 1 Stück
  3. Einsteckmutter
    • 6 Stück
  4. Schraube
    • 2 Nm.
    • 9 Stück

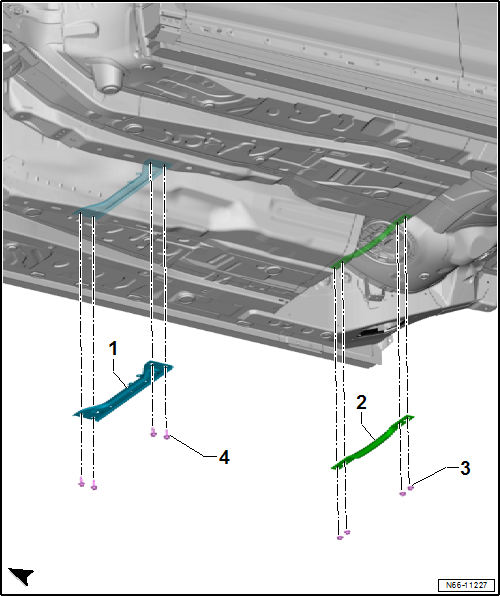

Montageübersicht - Tunnelbrücken

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Tunnelbrücke vorn
  2. Tunnelbrücke hinten
  3. Sechskantmutter
    • 2 Stück
    • 20 Nm
  4. Schraube
    • 2 Stück
    • 20 Nm

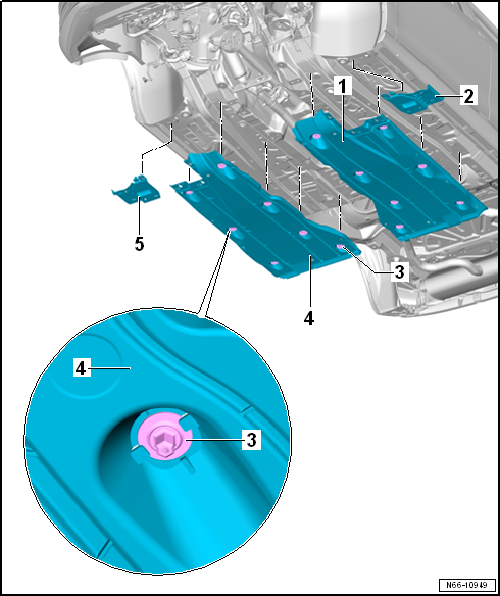

Unterbodenverkleidungen aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Unterbodenverkleidungen Mitte ausbauen.

- Befestigungslasche entriegeln und Abdeckung vorn -2- oder -5- in Fahrtrichtung nach hinten aus der Verrastung herausziehen.

- Muttern -3- herausdrehen.

- Unterbodenverkleidung -1- oder -4- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmoment

  • Muttern
Unterbodenverkleidungen Mitte aus- und einbauen

Unterbodenverkleidung Mitte lang aus- und einbauen

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

Spreizniet -2- ausclipsen und Unterbodenverkleidungen Mitte abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

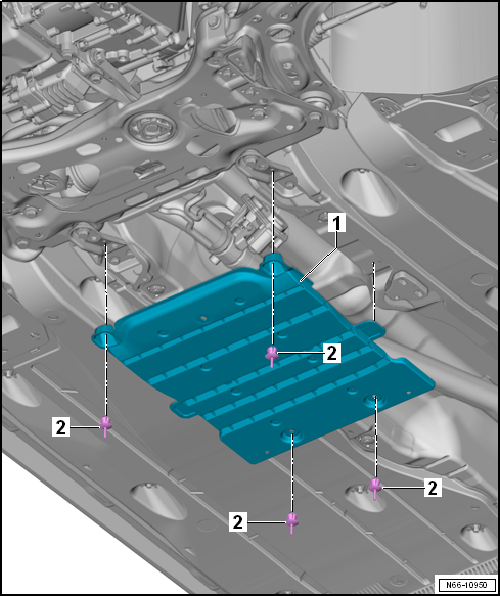

Unterbodenverkleidung Mitte kurz aus- und einbauen

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

Spreizniet -2- ausclipsen und Unterbodenverkleidungen Mitte abnehmen.

- Schraube -3- herausdrehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Schraube

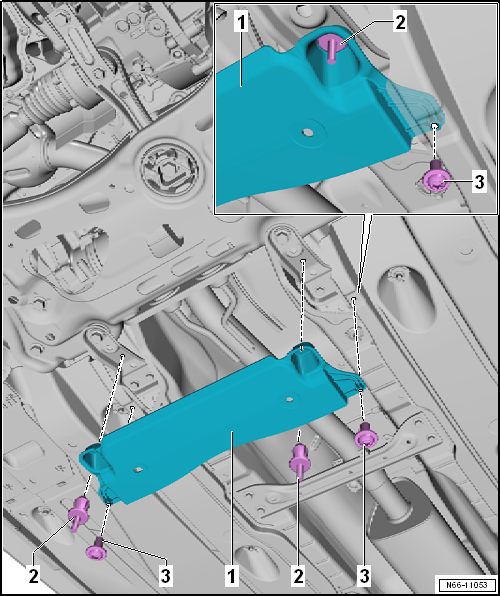

Verlängerung Unterbodenverkleidung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

Je nach Motorvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Klemmscheibe -3- lösen.

- Spreizniet -2- ausclipsen und Schraube -4- herausdrehen.

- Unterbodenverkleidung hinten -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

  • Schraube
Tunnelbrücke aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

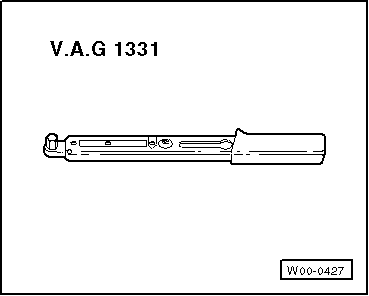

  • Drehmomentschlüssel -V.A.G 1331-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Tunnelbrücke vorn

- Unterbodenverkleidungen lösen und etwas nach unten drücken.

- Schrauben -4- herausdrehen.

- Tunnelbrücke vorn -1- abnehmen.

Tunnelbrücke hinten

- Unterbodenverkleidungen lösen und etwas nach unten drücken.

- Muttern -3- herausdrehen.

- Tunnelbrücke vorn -2- abnehmen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Tunnelbrücke vorn

- Tunnelbrücke -1- ansetzen.

- Schrauben -4- festdrehen.

- Unterbodenverkleidung einbauen.

Tunnelbrücke hinten

- Tunnelbrücke -2- ansetzen.

- Muttern -3- festdrehen.

- Unterbodenverkleidung einbauen.

Anzugsdrehmomente

  • Schrauben
  • Muttern
