VW Passat Reparaturanleitung: Anhängevorrichtung

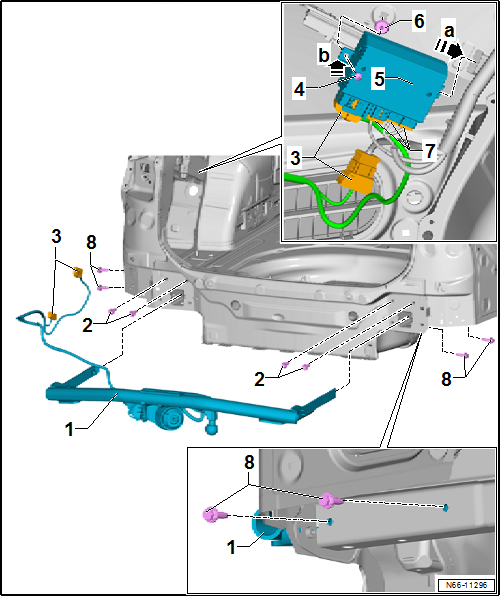

Montageübersicht - Anhängevorrichtung

Hinweis

  • Je nach Ausführung müssen geringfügige Abweichungen berücksichtigt werden.
  • Die Anzugsdrehmomente beziehen sich nur auf werkseitig verbaute Anhängevorrichtungen.
  • Anzugsdrehmomente andere Anhängevorrichtungen sind beim entsprechenden Hersteller zu erfragen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Anhängevorrichtung
    • Anhängevorrichtung schwenkbar
  2. Schraube
    • Blindverschraubungen
    • die Schrauben sind Blindverschraubungen und dichten den Innenraum gegen Abgase ab und müssen auf jeden Fall eingebaut werden
    • 3 Stück
    • 20 Nm + 90º
  3. Elektrische Steckverbindung
    • von der Anhängevorrichtung zum Steuergerät
  4. Schraube
    • 1 Stück
    • 2,5 Nm
  5. Steuergerät für Anhängevorrichtung

- Ausbauen: Schraube herausdrehen, Steuergerät aus der Halterung herausziehen

- Einbauen: Steuergerät in die Halterung schieben -Pfeil a-, Schraube -4- festdrehen

  1. Spreizmutter
    • 1 Stück
  2. Elektrische Steckverbindung
    • vom Steuergerät zum Fahrzeug
  3. Schraube
    • 2 Stück je Seite
    • Schrauben sind nach dem Lösen immer zu ersetzen
    • 50 Nm + 90º

Anhängevorrichtung aus- und einbauen

Mehrausstattung Volkswagen R GmbH

Hinweis

Je nach Ausführung müssen geringfügige Abweichungen berücksichtigt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

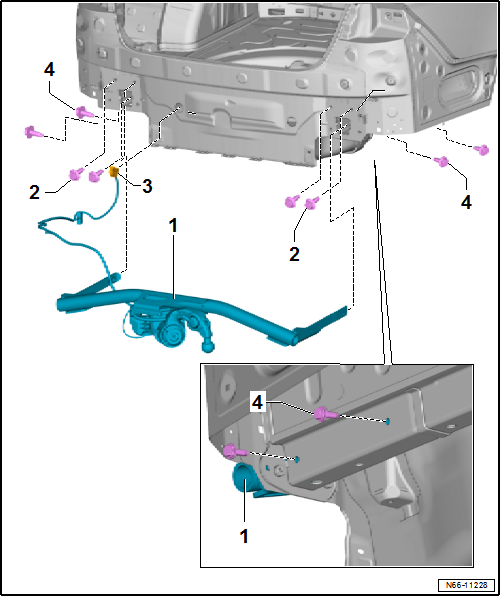

Ausbauen

- Stoßfängerabdeckung ausbauen.

Verkleidung Schlossträger ausbauen → Karosserie-Montagearbeiten Innen.

- Steckverbindung am Steuergerät trennen.

- Schrauben -4- herausdrehen.

- Anhängevorrichtung -1- parallel aus den Längsträgern herausziehen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Die Schrauben -3- sind Blindverschraubungen und dichten den Innenraum gegen Abgase ab und müssen auf jeden Fall eingebaut werden.

Die Tülle der elektrischen Leitung -3- muss richtig im Abschlussblech befestigt sein.

- Nach dem Einbau der Anhängevorrichtung ist eine Funktionsprüfung durchzuführen.
