VW Passat Reparaturanleitung: Ablagen/Abdeckungen

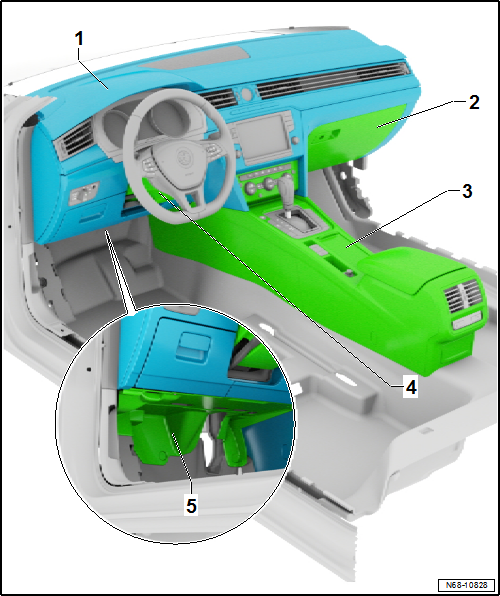

Einbauorteübersicht - Ablagen/Abdeckungen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Schalttafel
    • Montageübersicht
  2. Handschuhfach
    • Montageübersicht
  3. Mittelkonsole
    • aus- und einbauen
  4. Lenksäulenverkleidung
    • Montageübersicht
    • Lenksäulenverkleidung oben aus- und einbauen
    • Lenksäulenverkleidung unten aus- und einbauen
  5. Schalttafelabdeckung Fahrerseite
    • Montageübersicht

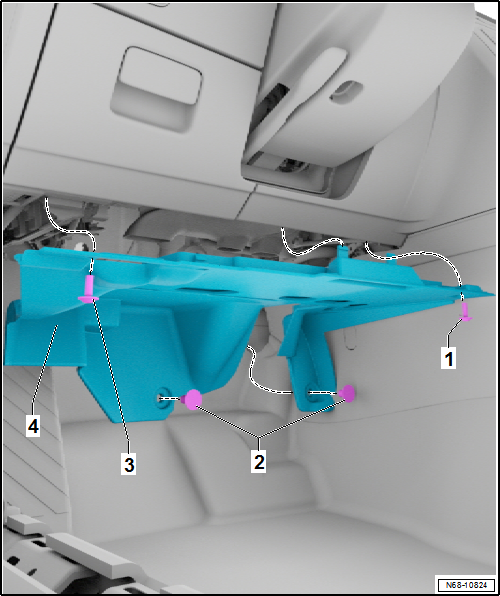

Montageübersicht - Schalttafelabdeckung Fahrerseite

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Schraube
    • 1,5 Nm
  2. Clips
    • 2 Stück
  3. Schraube
    • 1,5 Nm
  4. Schalttafelabdeckung Fahrerseite
    • aus- und einbauen

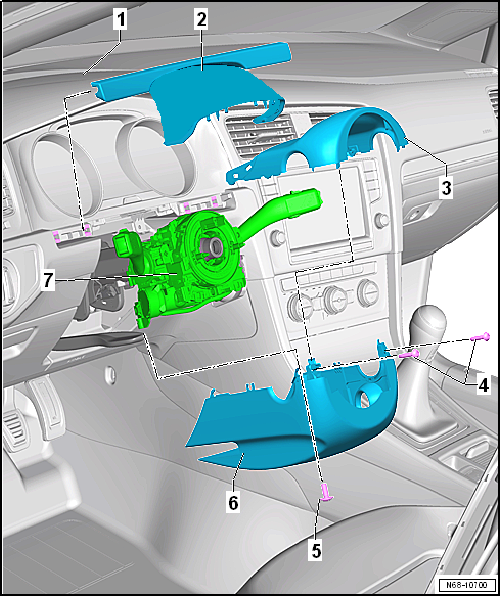

Montageübersicht - Lenksäulenverkleidung

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Schalttafel
    • Montageübersicht
  2. Spaltabdeckung Lenksäulenverkleidung oben
    • mit der Lenksäulenverkleidung oben verclipst
  3. Lenksäulenverkleidung oben
    • aus- und einbauen
    • bis zum hörbaren Einrasten andrücken
  4. Schraube
    • 2 Stück
    • 2,5 Nm
  5. Schraube
    • 2,5 Nm
  6. Lenksäulenverkleidung unten
    • aus- und einbauen
  7. Schaltermodul Lenksäule
    • Montageübersicht → Elektrische Anlage

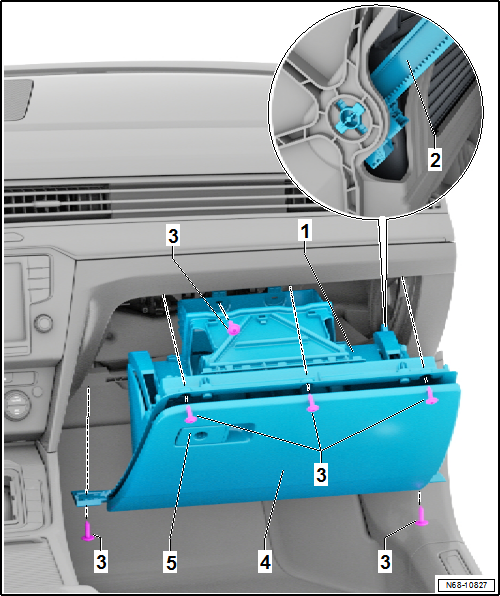

Montageübersicht - Handschuhfach

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Handschuhfach
    • aus- und einbauen
  2. Bremselement
    • für Handschuhfachdeckel
    • mit Schalter für Handschuhfachleuchte -E26-
    • aus- und einbauen
  3. Schrauben
    • 6 Stück
    • 1,5 Nm
  4. Handschuhfachdeckel
    • aus- und einbauen
  5. Handschuhfachöffner
    • aus- und einbauen

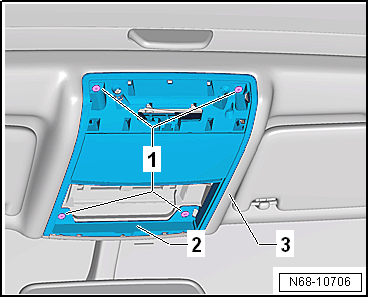

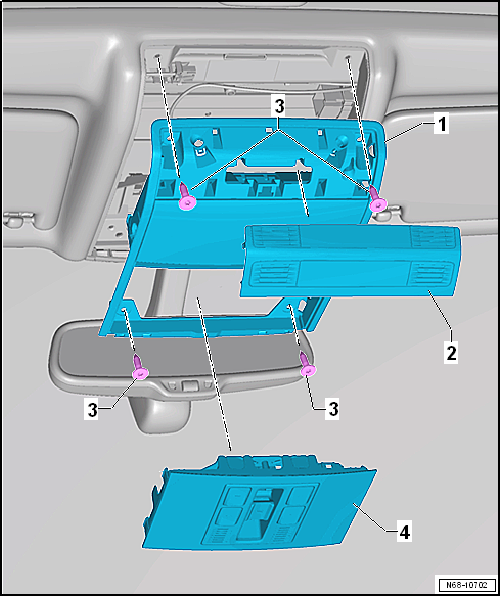

Montageübersicht - Ablage im Dachhimmel

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Ablage
    • aus- und einbauen
  2. Abdeckung
  3. Schraube
    • 4 Stück
    • 1,5 Nm
  4. Innenleuchte vorn -WX1-
    • Einbauorteübersicht → Elektrische Anlage

Schalttafelabdeckung Fahrerseite aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Zündung ausschalten.

- Schraube -1- herausdrehen.

- Die 2 Clips -2- ausbauen.

- Schraube -3- herausdrehen.

- Schalttafelabdeckung Fahrerseite -4- von der Schalttafel abnehmen.

- Die elektrische Steckverbindung der Fußraumleuchte trennen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Schalttafelabdeckung Fahrerseite"

Lenksäulenverkleidung oben aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Ausbauen

- Hebel der Lenkradverstellung lösen.

- Lenkrad ganz herausziehen, nach unten drücken und feststellen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

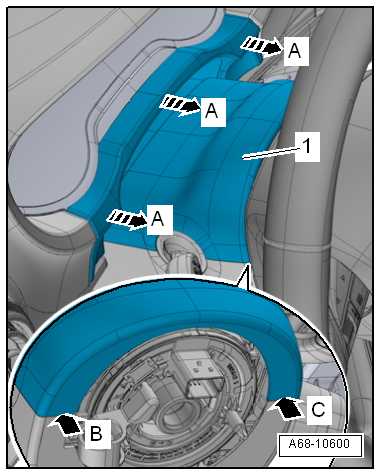

- Spaltabdeckung Schalttafeleinsatz mit Demontagekeil -3409- aus den Aufnahmen am Schalttafeleinsatz lösen -Pfeile A-.

- Lenksäulenverkleidung oben -1- aus den Aufnahmen der Lenksäulenverkleidung unten lösen -Pfeil B- und -Pfeil C-. Dazu das Lenkrad entsprechend verdrehen.

- Lenksäulenverkleidung oben an der Lenksäulenverkleidung unten aushängen und zusammen mit der Spaltabdeckung Schalttafeleinsatz abnehmen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

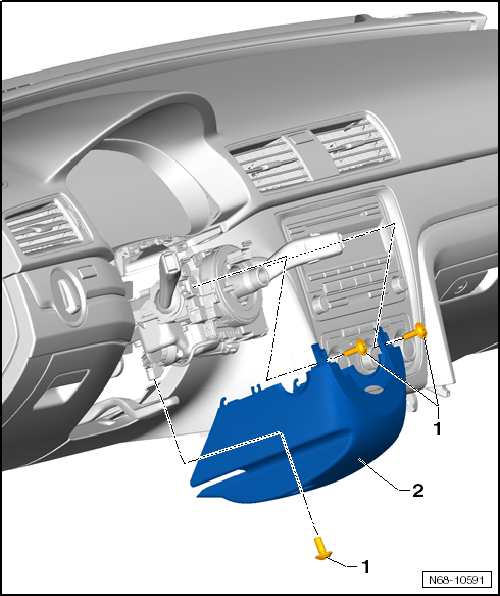

Lenksäulenverkleidung unten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Lenksäulenverkleidung oben ausbauen.

- Falls erforderlich, Zündschlüssel abziehen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Schrauben -1- aus der Lenksäulenverkleidung unten herausdrehen. Dazu das Lenkrad entsprechend verdrehen.

- Lenksäulenverkleidung unten -2- von der Lenksäule abnehmen.

- Bei Fahrzeugen mit schlüsselosem Schließ- und Startsystem die elektrische Steckverbindung für Lesespule für Wegfahrsicherung -D2- trennen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Lenksäulenverkleidung"

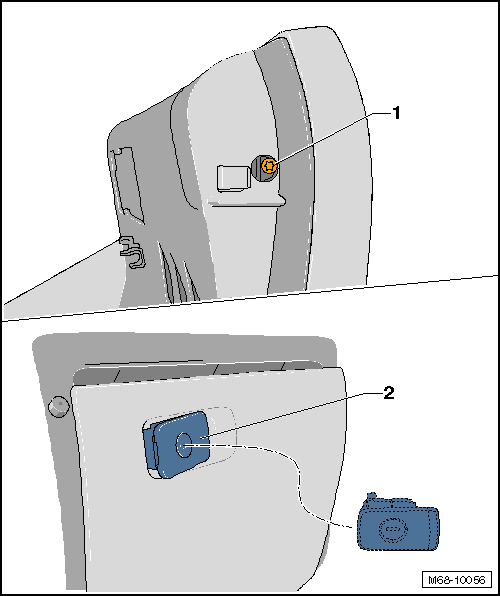

Handschuhfachöffner aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Handschuhfach öffnen.

- Schraube -1- herausdrehen und Entriegelungstaste -2- aus dem Handschuhfachdeckel herausnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

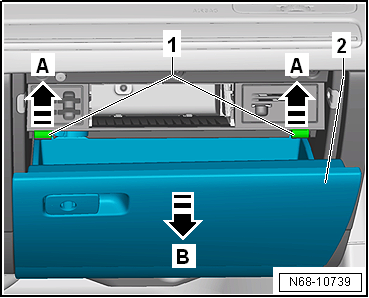

Handschuhfachdeckel Servicestellung

Servicestellung durchführen

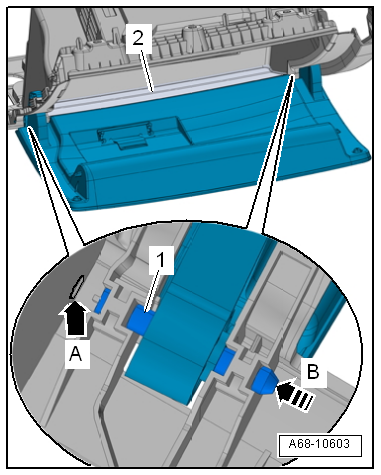

- Handschuhfachdeckel -2- öffnen.

- Anschläge -1- für den Handschuhfachdeckel -2- nach oben drücken -Pfeile A-.

- Gleichzeitig den Handschuhfachdeckel -2- weiter öffnen -Pfeil B-. Dabei die Zahnstange des Bremselements vorsichtig aus dem Dämpfungselement herausziehen.

Servicestellung zurücksetzen

- Handschuhfachdeckel langsam schließen. Dabei die Zahnstange des Bremselements vorsichtig in das Dämpfungselement einschieben.

- Handschuhfachdeckel weiter schließen und hinter den Endanschlägen verrasten.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Bremselement Handschuhfachdeckel aus- und einbauen

Ausbauen

- Servicestellung Handschuhfachdeckel durchführen.

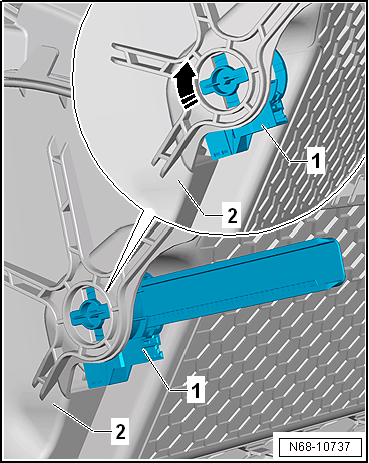

- Steckverbindung für Schalter für Handschuhfachleuchte -E26- am Dämpfungselement -1- trennen.

- Dämpfungselement -1- 90º (1/4 Umdrehung) im Uhrzeigersinn drehen -Pfeil- und vom Handschuhfach -2- abnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

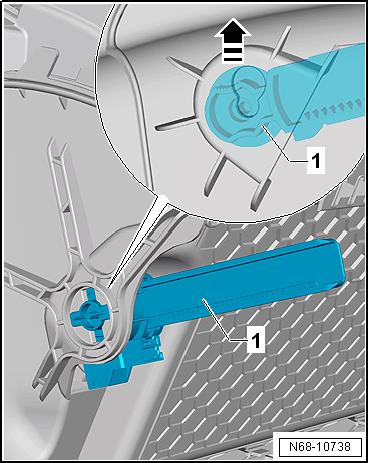

- Zahnstange -1- in -Pfeilrichtung- verschieben/entriegeln und vom Handschuhfachdeckel abnehmen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Handschuhfach aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Falls vorhanden, Steuergerät für Informationselektronik 1 -J794- ausbauen → Kommunikation.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

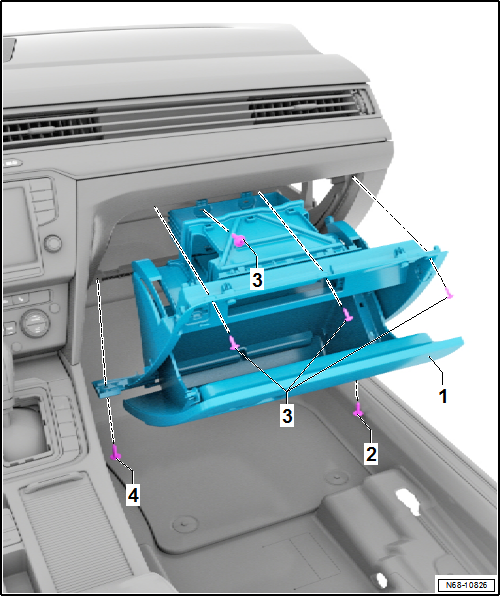

- Im Fußraum die Schrauben -2- und -4- herausdrehen.

- Handschuhfachdeckel -1- öffnen und die 4 Schrauben -3- herausdrehen.

- Handschuhfach von der Schalttafel abclipsen und so weit abnehmen, bis der Schlauch für Handschuhfachkühlung zugänglich ist.

- Schlauch für Handschuhfachkühlung vom Handschuhfach abziehen.

- Vorhandene elektrische Steckverbindungen am Handschuhfach trennen, Leitungsführungen frei legen und Handschuhfach abnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Handschuhfach"

Handschuhfachdeckel aus- und einbauen

Ausbauen

- Handschuhfach ausbauen.

- Handschuhfach auf einer weichen Unterlage ablegen.

- Servicestellung Handschuhfachdeckel durchführen.

- Links und rechts Scharnierbolzen -1- mit einem Durchschlag in -Pfeilrichtung B- heraustreiben.

- Handschuhfachdeckel vom Handschuhfach abnehmen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

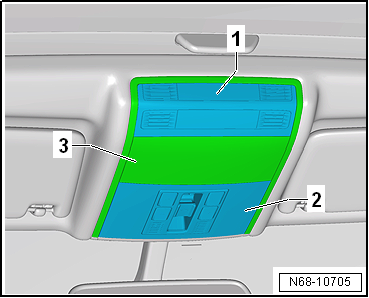

Ablage Dachhimmel aus- und einbauen

Ausbauen

- Zündung ausschalten.

- Abdeckung -1- aus der Ablage Dachhimmel -3- ausclipsen und abnehmen.

- Innenleuchte vorn -WX1--2- ausbauen → Elektrische Anlage.

- Falls erforderlich, Abdeckungen für Innenspiegel ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Schrauben -1- herausdrehen.

- Ablage Dachhimmel -2- aus dem Verstärkungsrahmen im Formhimmel -3- herausnehmen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Ablage im Dachhimmel"
