VW Passat Reparaturanleitung: Mittelarmlehne vorn

Mittelarmlehne vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

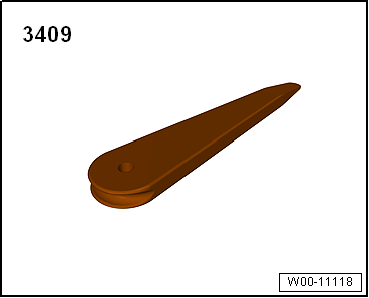

  • Demontagekeil -3409-
  • Vordersitze in vorderster Sitzposition

Ausbauen

- Blende hinten Mittelkonsole ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

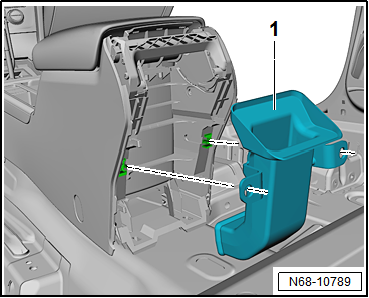

- Bei Fahrzeugen mit Climatronic die Steckverbindung zum Temperaturfühler im Luftführungskanal -1- trennen.

- Den Luftführungskanal -1- entnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

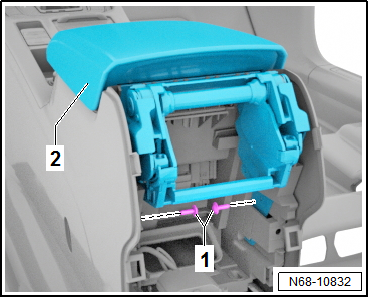

- Die 2 Schrauben -1- für die Mittelarmlehne -2- herausdrehen.

- Unterhalb der 2 Schrauben -1- die jeweilige Rastlasche mit dem Demontagekeil -3409- nach außen drücken.

- Mittelarmlehne nach oben aus der Mittelkonsole herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

Volkswagen Passat. Karosserie-Montagearbeiten Innen
