VW Passat Reparaturanleitung: Sicherheitsgurte

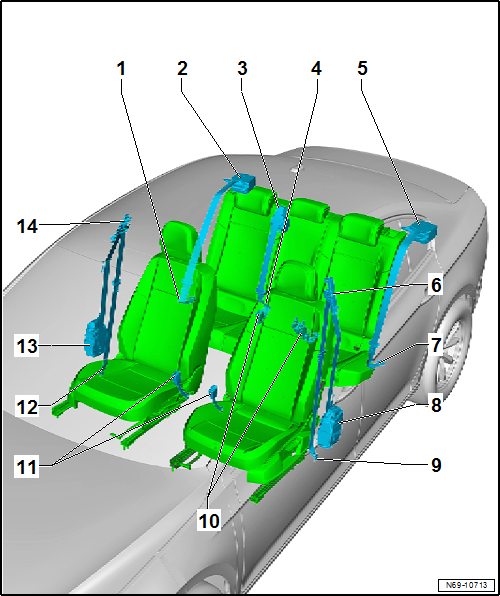

Einbauorteübersicht - Sicherheitsgurte und Befestigungspunkte

Einbauorteübersicht - Sicherheitsgurte und Befestigungspunkte, Limousine

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Gurtendbeschlag hinten außen
    • Montageübersicht
    • aus- und einbauen
  2. Gurtaufrollautomat
    • für Dreipunkt-Sicherheitsgurt hinten außen
    • Montageübersicht
    • aus- und einbauen
  3. Gurtaufrollautomat
    • für Dreipunkt-Sicherheitsgurt hinten in der Mitte
    • Montageübersicht
    • aus- und einbauen
  4. Gurtendbeschlag hinten in der Mitte
    • Montageübersicht
    • aus- und einbauen
  5. Gurtaufrollautomat
    • für Dreipunkt-Sicherheitsgurt hinten außen
    • Montageübersicht
    • aus- und einbauen
  6. Gurthöhenverstellung
    • Montageübersicht
    • aus- und einbauen
  7. Gurtendbeschlag hinten außen
    • Montageübersicht
    • aus- und einbauen
  8. Dreipunkt-Sicherheitsgurt vorn
    • mit Zünder 1 für Gurtstraffer Fahrerseite -N153- und Steuergerät für Gurtstraffer vorn links -J854-
    • Montageübersicht
    • aus- und einbauen
  9. Gurtendbeschlag vorn
    • Montageübersicht
    • aus- und einbauen
  10. Gurtschloss hinten
    • Montageübersicht
    • aus- und einbauen
  11. Gurtschlösser vorn
    • Montageübersicht
    • aus- und einbauen
  12. Gurtendbeschlag vorn
    • Montageübersicht
    • aus- und einbauen
  13. Dreipunkt-Sicherheitsgurt vorn
    • mit Zünder 1 für Gurtstraffer Beifahrerseite -N154- und Steuergerät für Gurtstraffer vorn rechts -J855-
    • Montageübersicht
    • aus- und einbauen
  14. Gurthöhenverstellung
    • Montageübersicht
    • aus- und einbauen

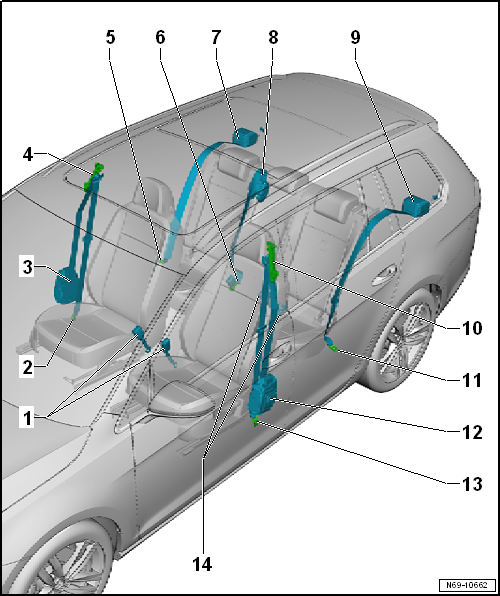

Einbauorteübersicht - Sicherheitsgurte und Befestigungspunkte, Variant

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Gurtschlösser vorn
    • Montageübersicht
    • aus- und einbauen
  2. Gurtendbeschlag vorn
    • Montageübersicht
    • aus- und einbauen
  3. Dreipunkt-Sicherheitsgurt vorn
    • mit Zünder 1 für Gurtstraffer Beifahrerseite -N154- und Steuergerät für Gurtstraffer vorn rechts -J855-
    • Montageübersicht
    • aus- und einbauen
  4. Gurthöhenverstellung
    • Montageübersicht
    • aus- und einbauen
  5. Gurtendbeschlag hinten außen
    • Montageübersicht
    • aus- und einbauen
  6. Gurtendbeschlag hinten in der Mitte
    • Montageübersicht
    • aus- und einbauen
  7. Gurtaufrollautomat
    • für Dreipunkt-Sicherheitsgurt hinten außen
    • Montageübersicht
    • aus- und einbauen
  8. Gurtaufrollautomat
    • für Dreipunkt-Sicherheitsgurt hinten in der Mitte
    • Montageübersicht
    • aus- und einbauen
  9. Gurtaufrollautomat
    • für Dreipunkt-Sicherheitsgurt hinten außen
    • Montageübersicht
    • aus- und einbauen
  10. Gurthöhenverstellung
    • Montageübersicht
    • aus- und einbauen
  11. Gurtendbeschlag hinten außen
    • Montageübersicht
    • aus- und einbauen
  12. Dreipunkt-Sicherheitsgurt vorn
    • mit Zünder 1 für Gurtstraffer Fahrerseite -N153- und Steuergerät für Gurtstraffer vorn links -J854-
    • Montageübersicht
    • aus- und einbauen
  13. Gurtendbeschlag vorn
    • Montageübersicht
    • aus- und einbauen
  14. Gurtschloss hinten
    • Montageübersicht
    • aus- und einbauen

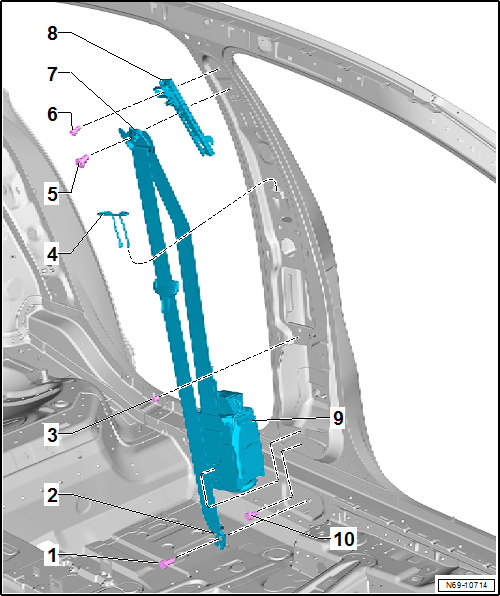

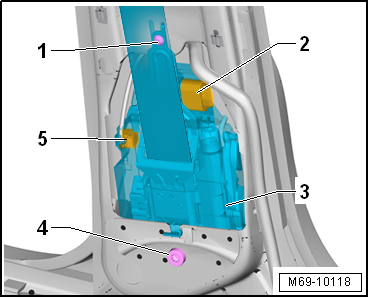

Montageübersicht - Dreipunkt-Sicherheitsgurt vorn

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Schraube
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Schraube ersetzen
    • 40 Nm

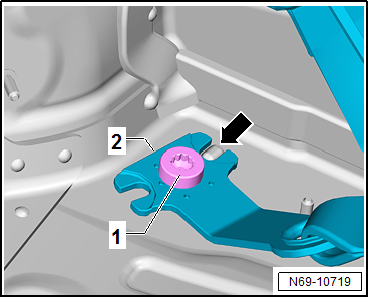

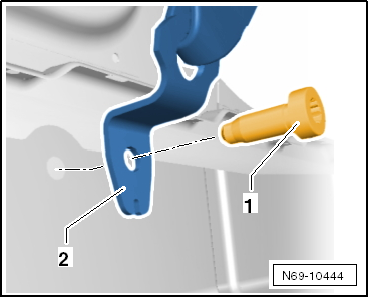

  2. Gurtendbeschlag
    • aus- und einbauen
  3. Spreizniet
  4. Gurtführung vorn
    • aus- und einbauen
    • beim Einbau die richtige Einbaulage beachten
  5. Schraube
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Schraube ersetzen
    • 40 Nm
  6. Schraube
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Schraube ersetzen
    • 20 Nm

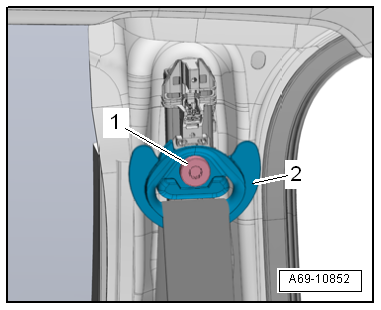

  7. Gurtumlenkbeschlag
    • muss sich nach Festziehen der Schraube selbstständig in die vertikale Lage oder in Tragerichtung einpendeln
  8. Gurthöhenverstellung
    • aus- und einbauen
    • nach einer Gurtstrafferauslösung mit angelegtem Gurt immer ersetzen
  9. Gurtaufrollautomat
    • Fahrerseite: mit Zünder 1 für Gurtstraffer Fahrerseite -N153- und Steuergerät für Gurtstraffer vorn links -J854-
    • Beifahrerseite: mit Zünder 1 für Gurtstraffer Beifahrerseite -N154- und Steuergerät für Gurtstraffer vorn rechts -J855-
    • aus- und einbauen
    • Bei Fahrzeugen mit Steuergerät für Gurtstraffer vorn links -J854- oder Steuergerät für Gurtstraffer vorn rechts -J855- müssen nach dem Ersetzen des Sicherheitsgurts die Bauteile an das Steuergerät für Airbag -J234- angepasst werden → Geführte Fehlersuche. Falls die → Geführte Fehlersuche bereits gestartet ist den Prüfplan "15 - Airbag" aktualisieren.
  10. Schraube
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Schraube ersetzen
    • 40 Nm

Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen

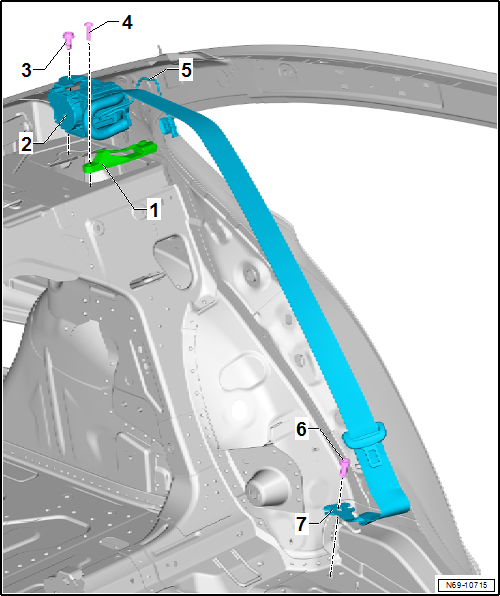

Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen, Limousine

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Gurtführung
    • aus- und einbauen
  2. Gurtaufrollautomat
    • aus- und einbauen
  3. Schraube
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Schraube ersetzen
    • 40 Nm
  4. Schraube
    • 6 Nm
  5. Elektrischer Leitungsstrang
    • nur in Verbindung mit Gurtstraffer
  6. Schraube
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Schraube ersetzen
    • 40 Nm
  7. Gurtendbeschlag hinten außen
    • aus- und einbauen

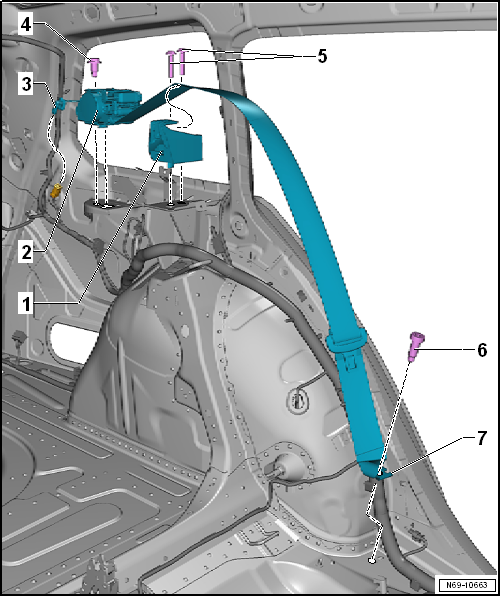

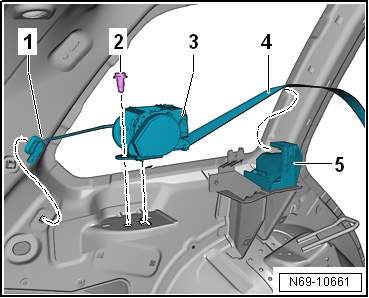

Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen, Variant

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Gurtführung
    • aus- und einbauen
  2. Gurtaufrollautomat
    • aus- und einbauen
  3. Elektrischer Leitungsstrang
    • nur in Verbindung mit Gurtstraffer
  4. Schraube
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Schraube ersetzen
    • 40 Nm
  5. Schrauben
    • 2 Stück
    • 8 Nm
  6. Schraube für Gurtendbeschlag hinten außen
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Schraube ersetzen
    • 40 Nm
  7. Gurtendbeschlag hinten außen
    • aus- und einbauen

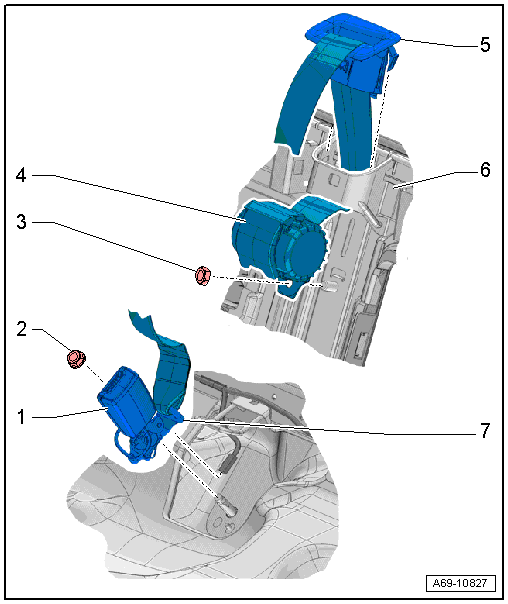

Montageübersicht - Dreipunkt-Sicherheitsgurt hinten in der Mitte

Volkswagen Passat. Karosserie-Montagearbeiten Innen

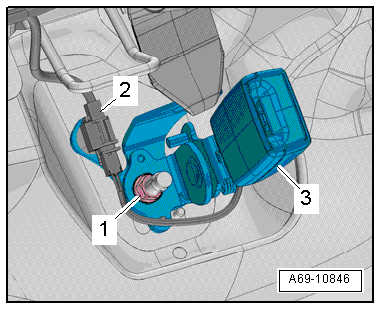

  1. Gurtschloss
    • mit Gurtschalter hinten Beifahrerseite -E259-
    • aus- und einbauen
    • nach einer Gurtstrafferauslösung mit angelegtem Gurt immer ersetzen
    • muss beim Festziehen der Mutter am Anschlag anliegen
  2. Mutter
    • Anzugsdrehmoment 40 Nm
  3. Mutter
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Mutter ersetzen
    • Anzugsdrehmoment 40 Nm
  4. Gurtaufrollautomat
    • aus- und einbauen
  5. Gurtführung hinten in der Mitte
    • bei Beschädigung gesamte Gurtführung ersetzen

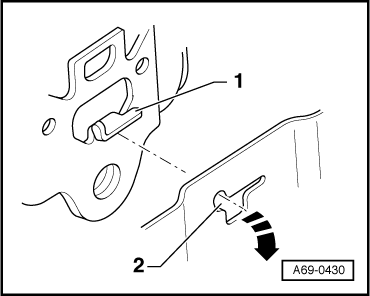

    • zum Ausbau jeweils die 2 seitlichen Rastlaschen nach innen drücken und die Gurtführung herausziehen
    • beim Einbau bis zum hörbaren Verrasten andrücken
  6. Rücksitzlehne 2/3 rechts
  7. Gurtendbeschlag hinten in der Mitte
    • aus- und einbauen

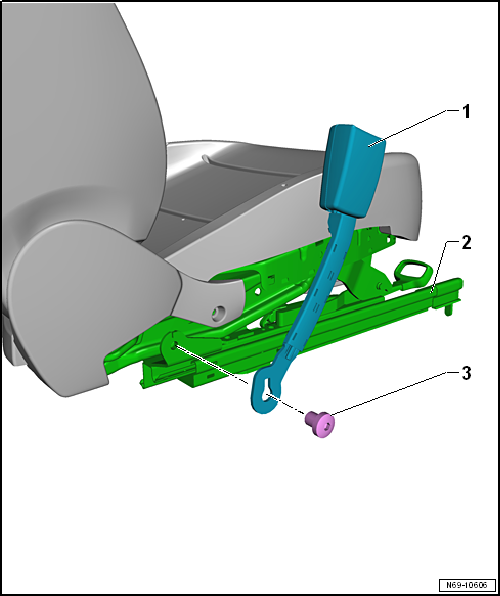

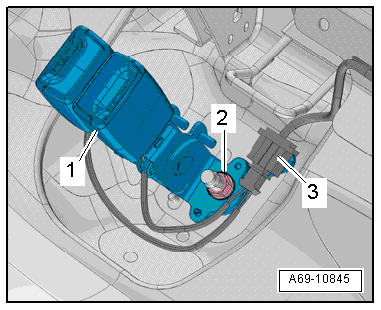

Montageübersicht - Gurtschloss vorn

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Gurtschloss vorn
    • aus- und einbauen
  2. Vordersitz
    • Fahrerseite: mit Gurtschalter Fahrerseite -E24-
    • Beifahrerseite: mit Gurtschalter Beifahrerseite -E25-
    • aus- und einbauen
    • nach einer Gurtstrafferauslösung mit angelegtem Gurt immer ersetzen
  3. Schraube
    • nach jedem Lösen ersetzen
    • 40 Nm

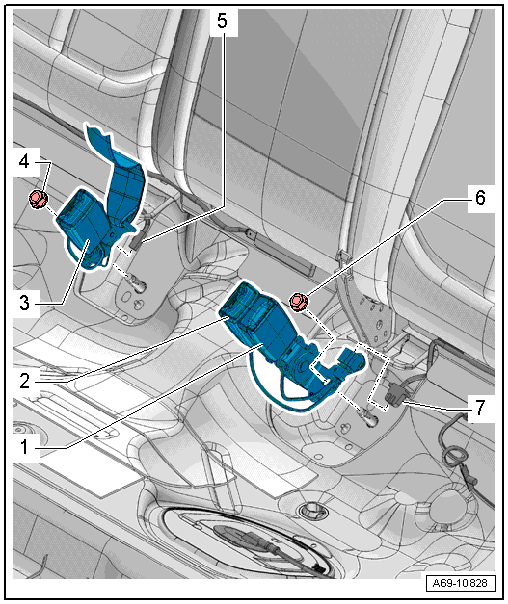

Montageübersicht - Gurtschloss hinten

Volkswagen Passat. Karosserie-Montagearbeiten Innen

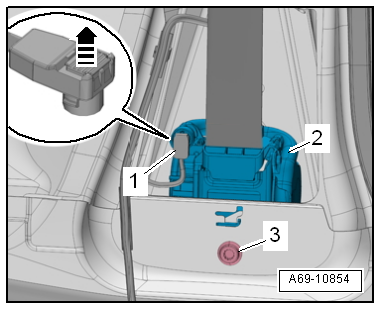

  1. Doppelgurtschloss links
    • mit Gurtschalter hinten Fahrerseite -E258-
    • aus- und einbauen
    • nach einer Gurtstrafferauslösung mit angelegtem Gurt immer ersetzen
    • beim Anschrauben Gurtschloss gegen den Anschlag drücken
    • muss am Anschlag anliegen
  2. Gurtschloss in der Mitte
    • mit Gurtschalter hinten Mitte -E609-
    • aus- und einbauen
    • nach einer Gurtstrafferauslösung mit angelegtem Gurt immer ersetzen
    • beim Anschrauben Gurtschloss gegen den Anschlag drücken
    • muss am Anschlag anliegen
  3. Gurtschloss rechts mit Gurtendbeschlag hinten in der Mitte
    • mit Gurtschalter hinten Beifahrerseite -E259-
    • aus- und einbauen
    • nach einer Gurtstrafferauslösung mit angelegtem Gurt immer ersetzen
    • muss beim Festziehen der Mutter am Anschlag anliegen
  4. Mutter
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Mutter ersetzen
    • 40 Nm
  5. Elektrische Steckverbindung
    • für Gurtschalter hinten Beifahrerseite -E259-
  6. Mutter
    • erfolgte der Ausbau aufgrund eines Unfalls mit angelegtem Gurt, Mutter ersetzen
    • 40 Nm
  7. Elektrische Steckverbindung
    • für Gurtschalter hinten Fahrerseite -E258- und Gurtschalter hinten Mitte -E609-

Dreipunkt-Sicherheitsgurt vorn aus- und einbauen

Ausbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Die Entsorgungsvorschriften für pyrotechnische Bauteile beachten.

- Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

- B-Säulen-Verkleidung unten ausbauen.

- Gurtendbeschlag vorn ausbauen.

- Gurtführung vorn aus einbauen.

- Schraube -1- herausdrehen.

- Gurtumlenkbeschlag -2- mit Gurtband abnehmen.

ACHTUNG!

Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Fahrzeuge ohne reversiblen Gurtstraffer

- Steckersicherung mit einem kleinen Schraubendreher entriegeln -Pfeil-, elektrische Steckverbindung für Zünder 1 für Gurtstraffer -Pos. 1- abziehen.

- Schraube -3- herausdrehen und Gurtaufrollautomat -2- aus der Aufnahme herausnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Fahrzeuge mit reversiblen Gurtstraffer

- Elektrische Steckverbindungen -2- und -5- entriegeln und abziehen.

- Spreizniet -1- ausbauen.

- Schraube -4- herausdrehen und Gurtaufrollautomat -3- aus der Aufnahme herausnehmen.

Einbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Werden Teile des Gurtsystems aufgrund eines Unfalls ausgebaut, sind die Schrauben des Gurtsystems zu ersetzen.

Hinweis

Darauf achten, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Gurtaufrollautomat mit der Verdrehsicherung -1- in die Aufnahme -2- einsetzen -Pfeil- und Schraube festziehen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

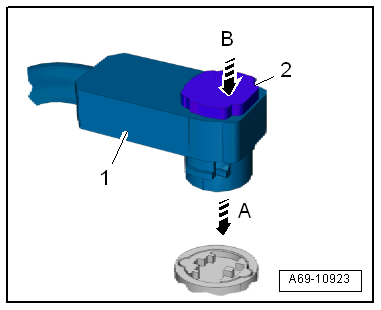

- Steckverbindung -1- auf den Zünder aufstecken -Pfeil A-.

- Steckersicherung -2- hineindrücken -Pfeil B-, dabei wird die Steckverbindung bis Anschlag in den Zünder eingeschoben und gleichzeitig verriegelt.

ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

- Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.

ACHTUNG!

Wenn nach dem Wiederanklemmen der Batterie die Zündung nicht eingeschaltet ist "Kontrollleuchten im Schalttafeleinsatz leuchten nicht" darf die Zündung (Schlüssel/Taster) nur auf dem Fahrersitz sitzend, in der hintersten Position eingeschaltet werden.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt vorn"

Bei Fahrzeugen mit Steuergerät für Gurtstraffer vorn links -J854- oder Steuergerät für Gurtstraffer vorn rechts -J855- müssen nach dem Ersetzen des Sicherheitsgurts die Bauteile an das Steuergerät für Airbag -J234- angepasst werden → Geführte Fehlersuche. Falls die → Geführte Fehlersuche bereits gestartet ist den Prüfplan "15 - Airbag" aktualisieren.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Dreipunkt-Sicherheitsgurt hinten aus- und einbauen

Dreipunkt-Sicherheitsgurt hinten außen aus- und einbauen, Limousine, ohne Gurtstraffer

Ausbauen

- Hutablage ausbauen.

- Gurtendbeschlag hinten außen ausbauen.

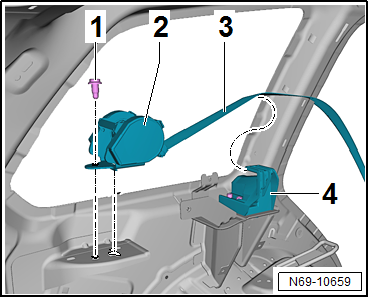

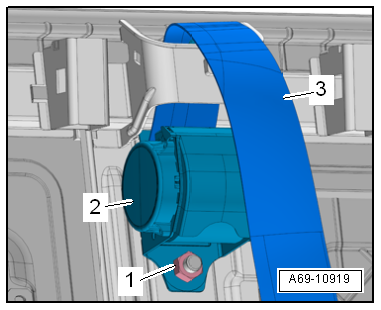

- Den Gurt -3- aus der Gurtführung -4- nehmen.

- Die Schraube -1- herausdrehen.

- Den Gurtaufrollautomaten -2- aus der Aufnahme herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Werden Teile des Gurtsystems aufgrund eines Unfalls ausgebaut, sind die Schrauben des Gurtsystems zu ersetzen.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen, Limousine"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Dreipunkt-Sicherheitsgurt hinten außen aus- und einbauen, Limousine, mit Gurtstraffer

Ausbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Die Entsorgungsvorschriften für pyrotechnische Bauteile beachten.

- Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

- Hutablage ausbauen.

- Gurtendbeschlag hinten außen ausbauen.

ACHTUNG!

Elektrostatische Entladungen können eine ungewollte Auslösung vom Airbag zur Folge haben. Deshalb muss sich der Monteur, vor dem Trennen der Zünd- und Masseleitung, elektrostatisch entladen. Dies geschieht z. B. durch kurzes Anfassen der Karosserie oder dem Schließkeil der Tür.

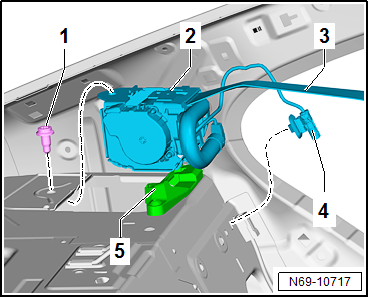

- Den elektrischen Leitungsstrang trennen und den Stecker -4- ausclipsen.

- Den Gurt -3- aus der Gurtführung -5- nehmen.

- Die Schraube -1- herausdrehen.

- Den Gurtaufrollautomaten -2- aus der Aufnahme herausnehmen.

Einbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Werden Teile des Gurtsystems aufgrund eines Unfalls ausgebaut, sind die Schrauben des Gurtsystems zu ersetzen.

Hinweis

Darauf achten, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.

ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

- Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.

ACHTUNG!

Wenn nach dem Wiederanklemmen der Batterie die Zündung nicht eingeschaltet ist "Kontrollleuchten im Schalttafeleinsatz leuchten nicht" darf die Zündung (Schlüssel/Taster) nur auf dem Fahrersitz sitzend, in der hintersten Position eingeschaltet werden.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen, Limousine"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Dreipunkt-Sicherheitsgurt hinten außen aus- und einbauen, Variant, ohne Gurtstraffer

Ausbauen

- Sitzbank ausbauen.

- Rücksitzlehne ausbauen.

- D-Säulen-Verkleidung ausbauen.

- Kofferraum-Seitenverkleidung ausbauen.

- Gurtendbeschlag hinten außen ausbauen.

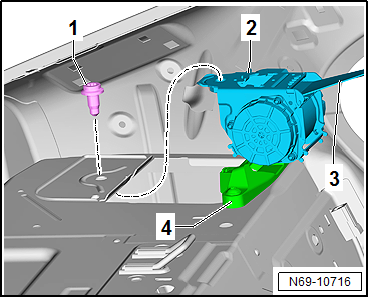

- Die Schraube -1- herausdrehen.

- Den Sicherheitsgurt -3- unter der Gurtführung -4- hervorziehen.

- Den Gurtaufrollautomaten -2- aus der Aufnahme herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Werden Teile des Gurtsystems aufgrund eines Unfalls ausgebaut, sind die Schrauben des Gurtsystems zu ersetzen.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen, Variant"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Dreipunkt-Sicherheitsgurt hinten außen aus- und einbauen, Variant, mit Gurtstraffer

Ausbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Die Entsorgungsvorschriften für pyrotechnische Bauteile beachten.

- Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

- Sitzbank ausbauen.

- Rücksitzlehne ausbauen.

- D-Säulen-Verkleidung ausbauen.

- Kofferraum-Seitenverkleidung ausbauen.

- Gurtendbeschlag hinten außen ausbauen.

ACHTUNG!

Elektrostatische Entladungen können eine ungewollte Auslösung vom Airbag zur Folge haben. Deshalb muss sich der Monteur, vor dem Trennen der Zünd- und Masseleitung, elektrostatisch entladen. Dies geschieht z. B. durch kurzes Anfassen der Karosserie oder dem Schließkeil der Tür.

- Den elektrischen Leitungsstrang trennen und den Stecker -1- ausclipsen.

- Den Sicherheitsgurt -4- unter der Gurtführung -5- hervorziehen.

- Die Schraube -2- herausdrehen.

- Den Gurtaufrollautomaten -3- aus der Aufnahme herausnehmen.

Einbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Werden Teile des Gurtsystems aufgrund eines Unfalls ausgebaut, sind die Schrauben des Gurtsystems zu ersetzen.

Hinweis

Darauf achten, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.

ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

- Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.

ACHTUNG!

Wenn nach dem Wiederanklemmen der Batterie die Zündung nicht eingeschaltet ist "Kontrollleuchten im Schalttafeleinsatz leuchten nicht" darf die Zündung (Schlüssel/Taster) nur auf dem Fahrersitz sitzend, in der hintersten Position eingeschaltet werden.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen, Variant"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Dreipunkt-Sicherheitsgurt hinten in der Mitte aus- und einbauen

Ausbauen

- Lehnenbezug mit Lehnenpolster für Rücksitzlehne ausbauen.

- Mutter -1- herausdrehen.

- Dreipunkt-Sicherheitsgurt -2- aushängen und abnehmen.

- Gurtband -3- ausfädeln.

Einbauen

- Werden Teile des Gurtsystems aufgrund eines Unfalls ausgebaut, sind die Befestigungsmuttern des Gurtsystems zu ersetzen.

- Dreipunkt-Sicherheitsgurt mit der Verdrehsicherung in die Aufnahme einsetzen und Mutter festziehen.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt hinten in der Mitte"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Gurtführung vorn aus- und einbauen

Ausbauen

- B-Säulen-Verkleidung oben ausbauen.

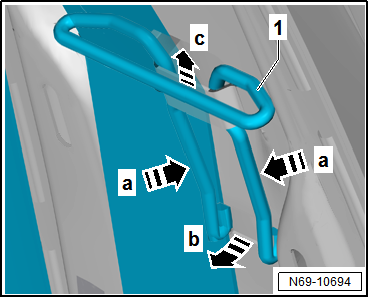

- Bügel an der Gurtführung -1- zusammendrücken -Pfeile a-.

- Gleichzeitig die Gurtführung -1- nach unten aus der Karosserie aushängen -Pfeil b-.

- Gurtführung -1- bei zusammengedrückten Bügeln nach oben herausziehen -Pfeil c-.

- Gurtband ausfädeln und Gurtführung -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Beim Einbau die richtige Einbaulage der Gurtführung beachten.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Gurtführung hinten aus- und einbauen

Gurtführung hinten aus- und einbauen, Limousine

Ausbauen

- Hutablage ausbauen.

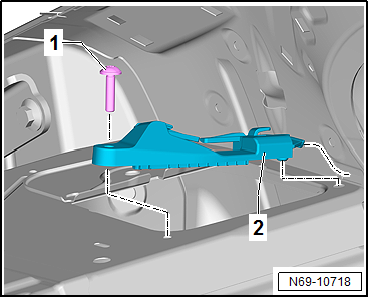

- Die Schraube -1- herausdrehen und die Gurtführung -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Beim Einbau die richtige Einbaulage der Gurtführung beachten.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen, Limousine"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Gurtführung hinten aus- und einbauen, Variant

Ausbauen

- Kofferraum-Seitenverkleidung ausbauen.

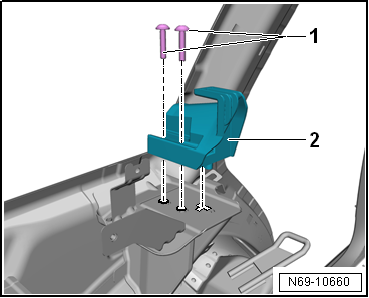

- Die 2 Schrauben -1- herausdrehen und die Gurtführung -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Beim Einbau die richtige Einbaulage der Gurtführung beachten.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen, Variant"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Gurtendbeschlag vorn aus- und einbauen

Ausbauen

  • Vordersitz in der vordersten und höchsten Sitzposition positioniert.

- Die Wartungsklappe in der Einstiegsleiste, im Bereich vom Gurtendbeschlag, nach innen klappen.

- Schraube -1- herausdrehen und den Gurtendbeschlag -2- von der Karosserie lösen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt vorn"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Gurtendbeschlag hinten außen aus- und einbauen

Ausbauen

- Radhausverkleidung ausbauen.

- Schraube -1- herausdrehen und Gurtendbeschlag -2- von der Karosserie lösen.

Einbauen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Verdrehsicherung -Pfeil- am Bodenblech muss in der Aussparung des Gurtendbeschlags -2- liegen.

- Gurtendbeschlag -2- mit Schraube -1- festziehen.

- Radhausverkleidung ausbauen.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt hinten außen"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Gurthöhenverstellung aus- und einbauen

Ausbauen

- Taster für Gurthöhenverstellung drücken und Schieber für Gurthöhenverstellung in die tiefste Stellung bringen.

- B-Säulen-Verkleidung oben lösen.

- B-Säulen-Verkleidung mit dem eingefädelten Gurtband zur Seite legen.

- Schraube -4- herausdrehen.

- Gurtumlenkbeschlag -1- mit Gurtband abnehmen.

- Schraube -3- herausdrehen.

- Gurthöhenverstellung -2- nach oben von der B-Säule abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Werden Teile des Gurtsystems aufgrund eines Unfalls ausgebaut, sind die Schrauben des Gurtsystems zu ersetzen.

Hinweis

  • Gurthöhenverstellungen werden als Ersatzteil immer mit Schieber für Gurthöhenverstellung in der tiefsten Raststellung geliefert (Montagestellung).
  • Werden ausgebaute Gurthöhenverstellungen wieder verbaut, so sind diese in die tiefste Stellung zu bringen (Montagestellung).

- Gurthöhenverstellung -2- in die B-Säule einhängen.

- Schraube -3- festziehen.

- Gurtumlenkbeschlag -1- einbauen und Schraube -4- festziehen.

Hinweis

Der Taster der Gurthöhenverstellung darf bei Montage der B-Säulen-Verkleidung nicht gedrückt werden.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- B-Säulen-Verkleidung -3- zuerst nach oben in die Aufnahme am Dach einsetzen.

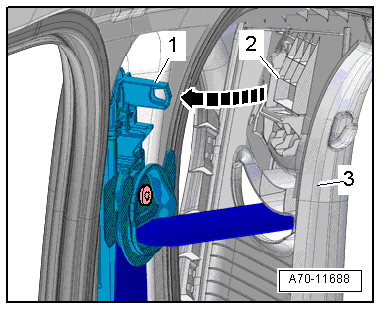

  • Die Aufnahme -2- des Schiebeteils der B-Säulen-Verkleidung muss in den Haltezapfen -1- an der Gurthöhenverstellung einrasten -Pfeil-.

- Gurthöhenverstellung als Ersatzteil: Nach Montage der B-Säulen-Verkleidung den Schieber kräftig nach oben drücken.

  • Dabei wird die Montagefixierung der Gurthöhenverstellung entriegelt.

- Funktionsprüfung durchführen, dabei müssen folgende Funktionen erfüllt werden:

  • Die Gurthöhenverstellung muss in jeder der 3 möglichen Stellungen hörbar einrasten (auch in der höchsten).
  • Der Taster für Gurthöhenverstellung muss nach beliebiger Betätigung selbstständig in ihre obere Lage zurückkehren.
  • Der Gurtumlenkbeschlag muss sich nach Festziehen der Schraube selbstständig in die vertikale Lage oder in Tragerichtung einpendeln.

Wird eine der aufgeführten Funktionen nicht erfüllt, so ist die Montage der Gurthöhenverstellung zu prüfen, gegebenenfalls ist die Gurthöhenverstellung zu ersetzen.

Anzugsdrehmomente

  • "Montageübersicht - Dreipunkt-Sicherheitsgurt vorn"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Gurtschloss vorn aus- und einbauen

Ausbauen

- Vordersitz ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Die elektrische Steckverbindung vom Gurtschloss auf der Unterseite vom Sitzgestell aus der Kupplungsstation trennen.

- Die elektrische Leitung vom Sitzgestell lösen.

- Schraube -3- herausdrehen, Gurtschloss -1- vom Sitz -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Gurtschloss -2- so ansetzen, dass die Aussparung -Pfeil B- deckungsgleich mit der Nase -Pfeil A- an der Sitzwanne -1- ist.

Anzugsdrehmomente

  • "Montageübersicht - Gurtschloss vorn"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Gurtschloss hinten aus- und einbauen

Ausbauen

- Sitzbank / Einzelsitze ausbauen.

Rechts: Gurtschloss mit Gurtendbeschlag

Hinweis

Das Gurtschloss mit Gurtendbeschlag ist Bestandteil vom Sicherheitsgurt hinten in der Mitte.

- Elektrische Steckverbindung -2- für Gurtschalter trennen.

- Mutter -1- herausdrehen.

- Gurtschloss -3- mit Gurtendbeschlag abnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Links: Doppelgurtschloss

- Elektrische Steckverbindung -3- für Gurtschalter trennen.

- Mutter -2- herausdrehen.

- Doppelgurtschloss -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Gurtschloss hinten"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

    Insassenschutz
    ...

    Kindersitzverankerungen
    Montageübersicht - Kindersitzverankerungen hinten ISOFIX Kindersitzverankerung 4 Stück mit dem Unterboden verschweißt Führung für ISOFIX Kindersitzverankerung 4 Stück aus- un ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Allgemeine Informationen Lack: Sicherheitshinweise
    Sicherheitsmaßnahmen bei der Lackierung von Fahrzeugen mit Gasbetrieb GEFAHR! Lebensgefahr bei zu hohen Trocknungstemperaturen! Hohe Temperaturen erhöhen den Druck im Kraftstoffbehälter Erdgas oder Flüssiggas. Ein zu hoher Druck kann zum Bersten eines Kraftstoffbehälters Erdgas oder Flü ...

    © 2021 www.passatde.com - 0.0151
