VW Passat Reparaturanleitung: Kindersitzverankerungen

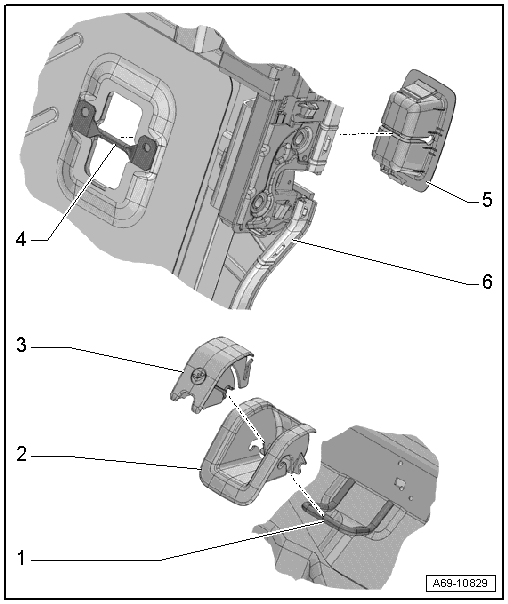

Montageübersicht - Kindersitzverankerungen hinten

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. ISOFIX Kindersitzverankerung
    • 4 Stück
    • mit dem Unterboden verschweißt
  2. Führung
    • für ISOFIX Kindersitzverankerung
    • 4 Stück
    • aus- und einbauen
    • muss fest an der Verankerung sitzen
  3. Deckel
    • für ISOFIX Kindersitzverankerung
    • 4 Stück
    • aus- und einbauen
    • muss fest an der Verankerung sitzen
  4. Top Tether Kindersitzverankerung
    • 2 Stück
    • mit dem Lehnenrahmen verschweißt
  5. Abdeckung
    • für Top Tether Kindersitzverankerung
    • 2 Stück
    • aus- und einbauen
    • in die Verankerung einhängen und bis zum hörbaren Verrasten andrücken
    • lässt sich nur in einer Stellung in die Rücksitzlehne aufdrücken
  6. Rücksitzlehne

Führung ISOFIX Kindersitzverankerung aus- und einbauen

Ausbauen

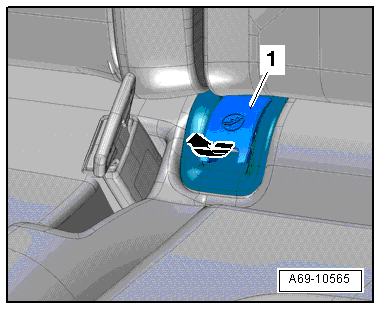

- Deckel -1- von der ISOFIX-Kindersitzverankerung abclipsen -Pfeil- und abnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

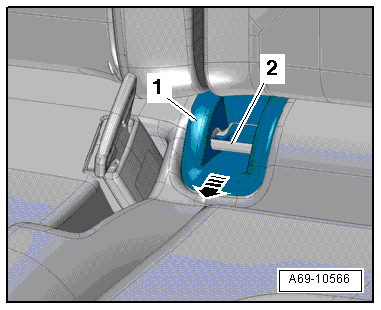

- Führung -1- entsprechend der Aussparung nach unten drücken und aus der ISOFIX-Kindersitzverankerung -2- aushängen.

- Führung nach vorn -Pfeil- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Abdeckung Top Tether aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

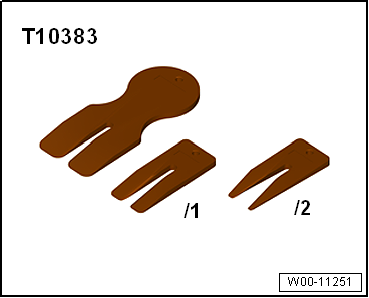

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Rücksitzlehne nach vorn klappen.

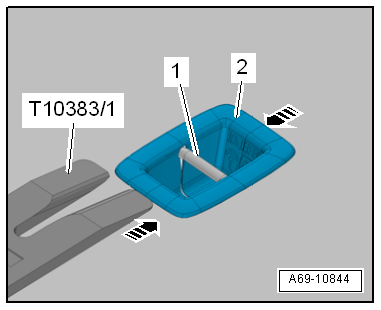

- Rastnasen mit dem Keil -T10383/1- entriegeln -Pfeile-.

- Abdeckung -2- für Top Tether Kindersitzverankerung nach oben von der Rücksitzlehne abhebeln.

- Abdeckung für Top Tether Kindersitzverankerung vorsichtig von der Verankerung -1- abziehen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
