VW Passat Reparaturanleitung: Airbag-System

Einbauorteübersicht - Airbag-System

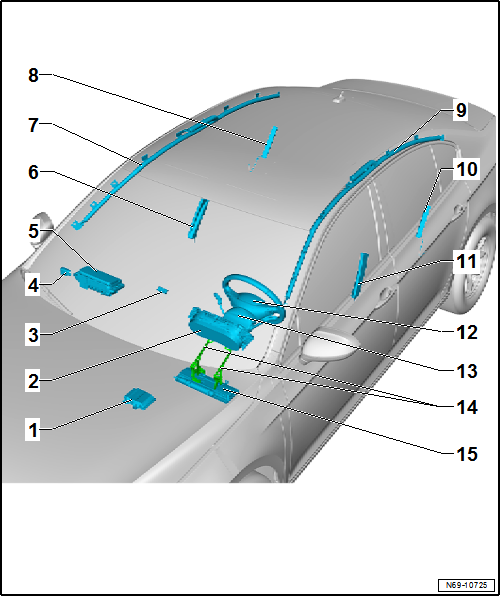

Einbauorteübersicht - Airbag-System, Limousine

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Steuergerät für Airbag -J234-
    • Montageübersicht
  2. Kontrollleuchte für Airbag -K75-
    • integriert im Schalttafeleinsatz
    • kann nicht einzeln ersetzt werden
    • Schalttafeleinsatz aus- und einbauen → Elektrische Anlage
  3. Kontrollleuchte für Airbag Beifahrerseite aus -K145-
    • kann nicht einzeln ersetzt werden
    • aus- und einbauen → Elektrische Anlage
  4. Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224-
    • aus- und einbauen
  5. Airbag Beifahrerseite
    • mit Zünder 1 für Airbag Beifahrerseite -N131-
    • sperren und aktivieren über Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224- möglich
    • Montageübersicht
  6. Seitenairbag vorn Beifahrerseite
    • mit Zünder für Seitenairbag Beifahrerseite -N200-
    • Montageübersicht
  7. Kopfairbag Beifahrerseite
    • mit Zünder für Kopfairbag Beifahrerseite -N252-
    • Montageübersicht
  8. Seitenairbag hinten Beifahrerseite
    • mit Zünder für Seitenairbag hinten Beifahrerseite -N202-
    • Montageübersicht
  9. Kopfairbag Fahrerseite
    • mit Zünder für Kopfairbag Fahrerseite -N251-
    • Montageübersicht
  10. Seitenairbag hinten Fahrerseite
    • mit Zünder für Seitenairbag hinten Fahrerseite -N201-
    • Montageübersicht
  11. Seitenairbag vorn Fahrerseite
    • mit Zünder für Seitenairbag Fahrerseite -N199-
    • Montageübersicht
  12. Airbag Fahrerseite
    • mit Zünder für Airbag Fahrerseite -N95-
    • Montageübersicht
  13. Steuergerät für Lenksäulenelektronik -J527-
    • mit Wickelfeder für Airbag und Rückstellring mit Schleifring -F138-
    • Montageübersicht → Elektrische Anlage
  14. Halter Knieairbag Fahrerseite
    • Montageübersicht → Fahrwerk, Achsen, Lenkung
  15. Knieairbag Fahrerseite
    • mit Zünder für Knieairbag Fahrerseite -N295-
    • Montageübersicht

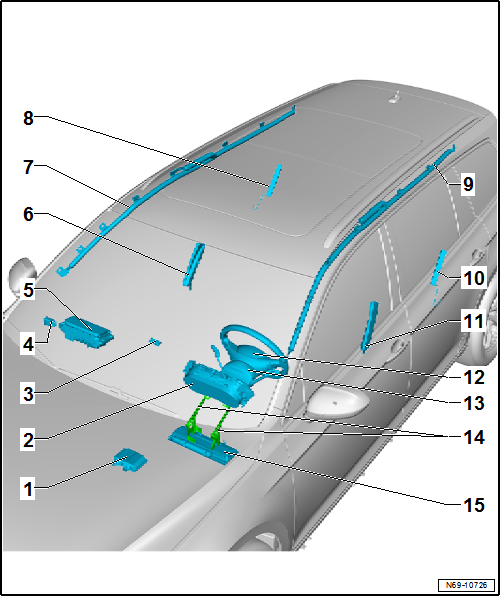

Einbauorteübersicht - Airbag-System, Variant

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Steuergerät für Airbag -J234-
    • Montageübersicht
  2. Kontrollleuchte für Airbag -K75-
    • integriert im Schalttafeleinsatz
    • kann nicht einzeln ersetzt werden
    • Schalttafeleinsatz aus- und einbauen → Elektrische Anlage
  3. Kontrollleuchte für Airbag Beifahrerseite aus -K145-
    • kann nicht einzeln ersetzt werden
    • aus- und einbauen → Elektrische Anlage
  4. Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224-
    • aus- und einbauen
  5. Airbag Beifahrerseite
    • mit Zünder 1 für Airbag Beifahrerseite -N131-
    • sperren und aktivieren über Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224- möglich
    • Montageübersicht
  6. Seitenairbag vorn Beifahrerseite
    • mit Zünder für Seitenairbag Beifahrerseite -N200-
    • Montageübersicht
  7. Kopfairbag Beifahrerseite
    • mit Zünder für Kopfairbag Beifahrerseite -N252-
    • Montageübersicht
  8. Seitenairbag hinten Beifahrerseite
    • mit Zünder für Seitenairbag hinten Beifahrerseite -N202-
    • Montageübersicht
  9. Kopfairbag Fahrerseite
    • mit Zünder für Kopfairbag Fahrerseite -N251-
    • Montageübersicht
  10. Seitenairbag hinten Fahrerseite
    • mit Zünder für Seitenairbag hinten Fahrerseite -N201-
    • Montageübersicht
  11. Seitenairbag vorn Fahrerseite
    • mit Zünder für Seitenairbag Fahrerseite -N199-
    • Montageübersicht
  12. Airbag Fahrerseite
    • mit Zünder für Airbag Fahrerseite -N95-
    • Montageübersicht
  13. Steuergerät für Lenksäulenelektronik -J527-
    • mit Wickelfeder für Airbag und Rückstellring mit Schleifring -F138-
    • Montageübersicht → Elektrische Anlage
  14. Halter Knieairbag Fahrerseite
    • Montageübersicht → Fahrwerk, Achsen, Lenkung
  15. Knieairbag Fahrerseite
    • mit Zünder für Knieairbag Fahrerseite -N295-
    • Montageübersicht
