VW Passat Reparaturanleitung: Airbag Beifahrerseite

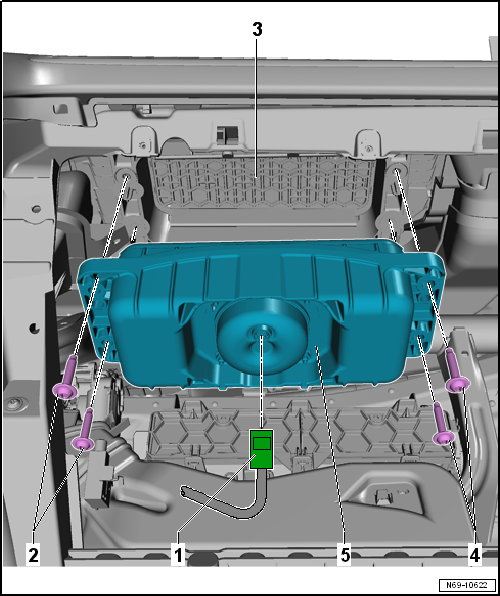

Montageübersicht - Airbag Beifahrerseite

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Elektrische Steckverbindung
    • für Zünder 1 für Airbag Beifahrerseite -N131-
  2. Schrauben
    • 2 Stück
    • vor dem Wiederverbau reinigen
    • mit Sicherungsmittel D 197 300 A2 einsetzen
    • 8 Nm
  3. Schalttafel
    • nach Airbag-Auslösung Schalttafel ersetzen
  4. Schrauben
    • 2 Stück
    • vor dem Wiederverbau reinigen
    • mit Sicherungsmittel D 197 300 A2 einsetzen
    • 8 Nm
  5. Airbag Beifahrerseite
    • mit Zünder 1 für Airbag Beifahrerseite -N131-

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Die Zuordnung der Airbag-Einheit zur Schalttafel beachten → Elektronischer Teilekatalog.
  • Sperren und Aktivieren über Schlüsselschalter möglich
  • aus- und einbauen

Airbag-Einheit Beifahrerseite mit Zünder aus- und einbauen

Ausbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Die Entsorgungsvorschriften für pyrotechnische Bauteile beachten.
  • Die Zuordnung der Airbag-Einheit zur Schalttafel beachten → Elektronischer Teilekatalog.

- Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

- Handschuhfach ausbauen.

ACHTUNG!

Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

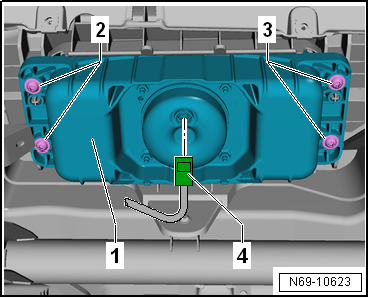

- Elektrische Steckverbindung -4- am Zünder 1 für Airbag Beifahrerseite -N131- trennen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

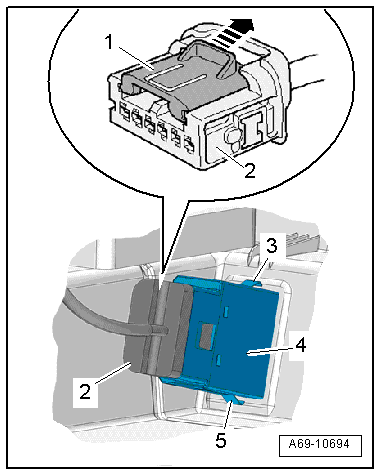

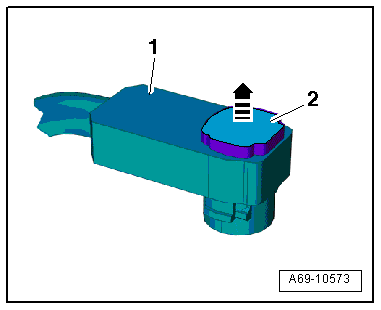

- Dazu Steckersicherung -2- mit einem kleinen Schraubendreher entriegeln -Pfeil- und elektrische Steckverbindung -1- abziehen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Schrauben -2- und -3- herausdrehen.

- Airbag Beifahrerseite -1- nach unten herausnehmen.

ACHTUNG!

Den Airbag so ablegen, dass das Prallpolster nach oben zeigt.

Einbauen

Hinweis

Vor dem Verbau der Schrauben müssen die Gewinde der Schrauben und Muttern in der Schalttafel gereinigt werden.

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.
  • Die Zuordnung des Airbags zur Schalttafel beachten → Elektronischer Teilekatalog.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

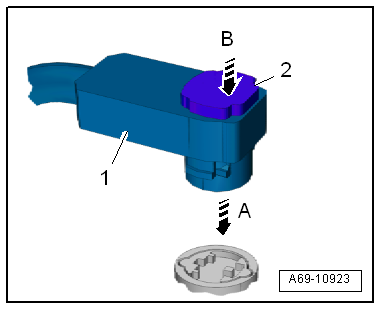

- Steckverbindung -1- auf den Zünder für Airbag aufstecken -Pfeil A-.

- Steckersicherung -2- hineindrücken -Pfeil B-, dabei wird die Steckverbindung bis Anschlag in den Zünder für Airbag eingeschoben und gleichzeitig verriegelt.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Darauf achten, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.
  • Darauf achten, dass die Leitungen nicht eingeklemmt werden.

ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

- Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.

ACHTUNG!

Wenn nach dem Wiederanklemmen der Batterie die Zündung nicht eingeschaltet ist "Kontrollleuchten im Schalttafeleinsatz leuchten nicht" darf die Zündung (Schlüssel/Taster) nur auf dem Fahrersitz sitzend, in der hintersten Position eingeschaltet werden.

Hinweis

Signalisiert die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler, muss der Ereignisspeicher abgefragt, gelöscht und anschließend erneut abgefragt werden → Fahrzeugdiagnosetester.

Anzugsdrehmomente

  • "Montageübersicht - Airbag Beifahrerseite"
  • "Montageübersicht - Schalttafel"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Schlüsselschalter für Abschaltung des Airbags Beifahrerseite aus- und einbauen

Ausbauen

- Zündung ausschalten.

- Abdeckung seitlich Schalttafel ausbauen.

- Sicherungsraste -1- in -Pfeilrichtung- drücken, bis die Steckverbindung ausrastet.

- Elektrische Steckverbindung -2- abziehen.

- Haltefedern -3- und -5- entriegeln.

- Den Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224--Pos. 4- aus dem Gehäuse für Schlüsselschalter herausdrücken.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Darauf achten, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.
  • Darauf achten, dass die Leitungen nicht eingeklemmt werden.

- Darauf achten, dass der Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224- hörbar in das Gehäuse einrastet.

Anzugsdrehmomente

  • "Montageübersicht - Handschuhfach"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Kontrollleuchte für Airbag Beifahrerseite -K145- aus- und einbauen

Hinweis

Die Kontrollleuchte für Airbag Beifahrerseite aus -K145- ist in das Schaltermodul Schalttafel Mitte -EX22- integriert und kann bei einem Defekt nicht einzeln ersetzt werden.

- Schaltermodul Schalttafel Mitte -EX22- aus- und einbauen → Elektrische Anlage.
