VW Passat Reparaturanleitung: Gurttrageerkennung

Sitzbelegungssensor Beifahrerseite -G128- aus- und einbauen

Hinweis

Der Sitzbelegungssensor ist nur im Beifahrersitz verbaut.

Ausbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

- Vordersitz Beifahrerseite ausbauen.

- Sitzverkleidung Tunnelseite ausbauen.

- Lehnenverstellung ausbauen.

- Griff für Sitzhöhenverstellung ausbauen.

- Sitzverkleidung Schwellerseite ausbauen.

- Halter für Sitzverkleidung Schwellerseite ausbauen.

- Die vordere Kederleiste vom Sitzbezug aus dem Sitzgestell aushängen.

- Die seitlichen Kederleisten vom Sitzbezug aus dem Sitzgestell aushängen.

- Das Polster mitsamt Bezug hochklappen.

- Elektrische Steckverbindung für Sitzbelegungssensor trennen.

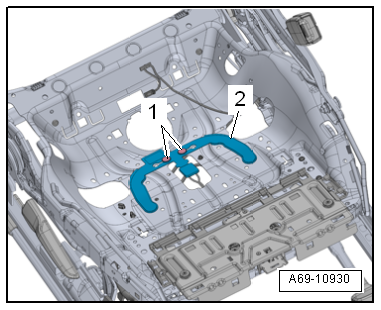

- Clips -1- von der Sitzwanne abclipsen und Sitzbelegungssensor -2- abnehmen.

Einbauen

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

Vorsicht!

Der neue Sitzbelegungssensor ist an der gleichen Stelle wie der alte Sitzbelegungssensor zu verbauen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Clips für Sitzbelegungssensor bis zum hörbaren Verrasten in die Sitzwanne andrücken.

Hinweis

Darauf achten, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.

ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

- Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.

ACHTUNG!

Wenn nach dem Wiederanklemmen der Batterie die Zündung nicht eingeschaltet ist "Kontrollleuchten im Schalttafeleinsatz leuchten nicht" darf die Zündung (Schlüssel/Taster) nur auf dem Fahrersitz sitzend, in der hintersten Position eingeschaltet werden.

Hinweis

Signalisiert die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler, muss der Ereignisspeicher abgefragt, gelöscht und anschließend erneut abgefragt werden → Fahrzeugdiagnosetester.
