VW Passat Reparaturanleitung: Türverkleidungen hinten

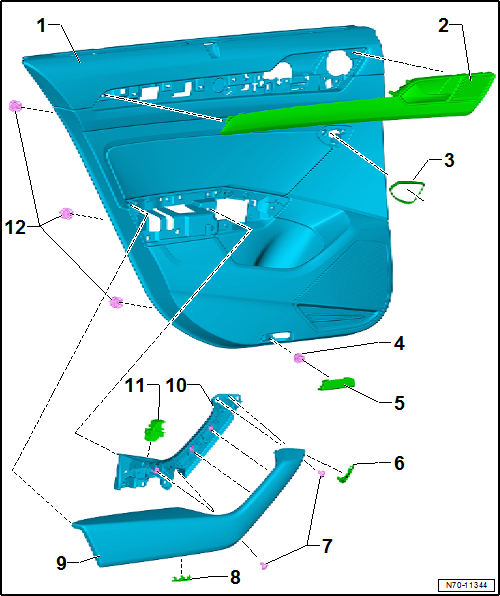

Montageübersicht - Türverkleidung hinten

Hinweis

Die Darstellung der Montageübersicht erfolgt für die Türverkleidung Fahrerseite hinten. Die Darstellung für die Beifahrerseite ist sinngemäß daraus abzuleiten.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Türverkleidung hinten
    • aus- und einbauen
  2. Zierblende
    • aus- und einbauen
  3. Zierblende Türzuziehgriff
  4. Drehflügelclip
    • um 90º (1/4 Umdrehung) verdrehen/entriegeln
    • 1 Stück
  5. Rückstrahler
    • Ausstattungsvariante
    • Türwarnleuchte
  6. Abdeckung oben
    • für Befestigung Türverkleidung
  7. Schraube
    • Befestigung Türverkleidung
    • 4,5 Nm
  8. Abdeckung unten
    • für Befestigung Türverkleidung
  9. Armlehne
    • aus- und einbauen
  10. Grundkörper
  11. Fensterheberschalter in Tür hinten
    • Fahrerseite: Fensterheberschalter in Tür hinten links -E52-
    • Beifahrerseite: Fensterheberschalter in Tür hinten rechts -E54-
  12. Clip
    • 6 Stück
    • in die Verkleidung einsetzen
    • beschädigte oder verformte Clips ersetzen

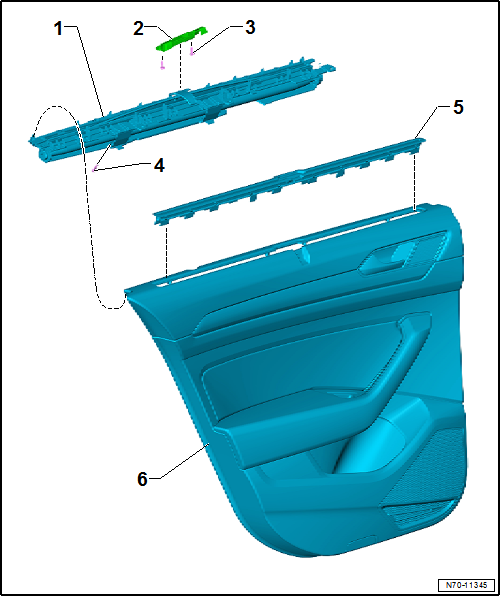

Montageübersicht - Sonnenschutzrollo für Türscheibe

Hinweis

In der Abbildung ist das Sonnenschutzrollo hinten links dargestellt.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Sonnenschutzrollo
    • für Türscheibe
    • aus- und einbauen
  2. Einhängeöse
    • für Sonnenschutzrollo
    • aus- und einbauen
  3. Schraube
    • für Einhängeöse
    • 2 Stück
    • 1,3 Nm
  4. Schraube
    • für Sonnenschutzrollo
    • 8 Stück
    • 2 Nm
  5. Führungsleiste
    • aus- und einbauen
  6. Türverkleidung hinten
    • aus- und einbauen

Zierblende aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die Zierblende Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Türverkleidung ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

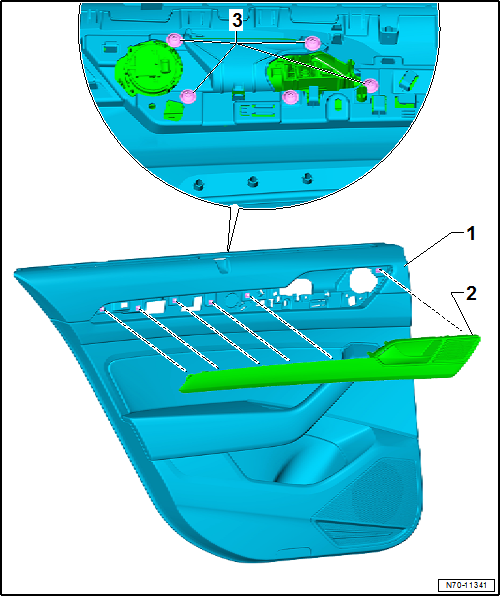

- Stecker des Hochtonlautsprechers abziehen.

- Je nach Ausstattung Stecker für Ambientebeleuchtung abziehen.

- Schrauben -3- der Zierblende -2- ausbauen.

- Vorsichtig mit dem Demontagekeil -3409- die Zierblende -2- lösen und von der Türverkleidung -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

- Neue Zierblende -2- in die Türverkleidung -1- einsetzen und verschrauben.

- Steckverbindungen wieder herstellen.

- Türverkleidung vorn einbauen.

Anzugsdrehmomente

Türverkleidung hinten aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die Türverkleidung hinten Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

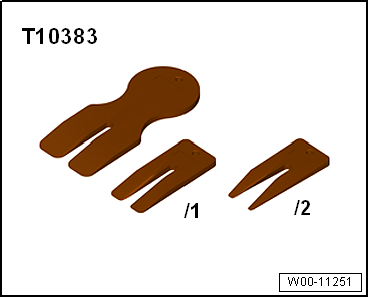

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

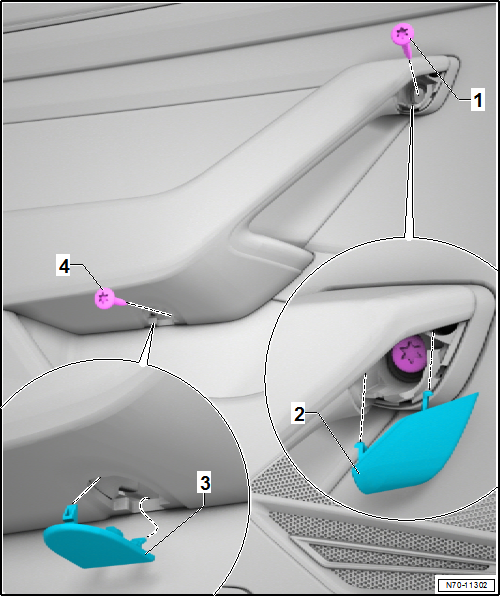

- Am oberen Ende vom Zuziehgriff die Kappe -2- mit dem Demontagekeil -3409- aus den Aufnahmen heraushebeln.

- Am unteren Ende vom Zuziehgriff die Kappe -3- mit dem Demontagekeil -3409- aus den Aufnahmen heraushebeln.

- Schrauben -1- und -4- herausdrehen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Rückstrahler ausbauen Einbauorteübersicht → Elektrische Anlage.

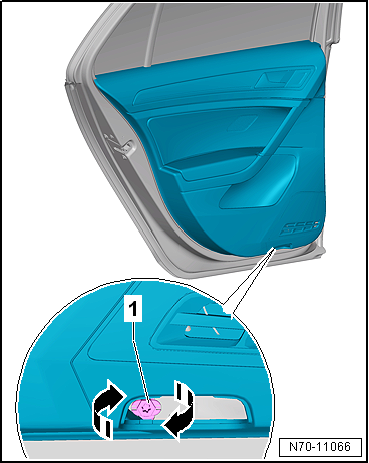

- Drehflügelclip -1- mit Torx T30 in -Pfeilrichtung- um 90º (1/4 Umdrehung) verdrehen/entriegeln.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

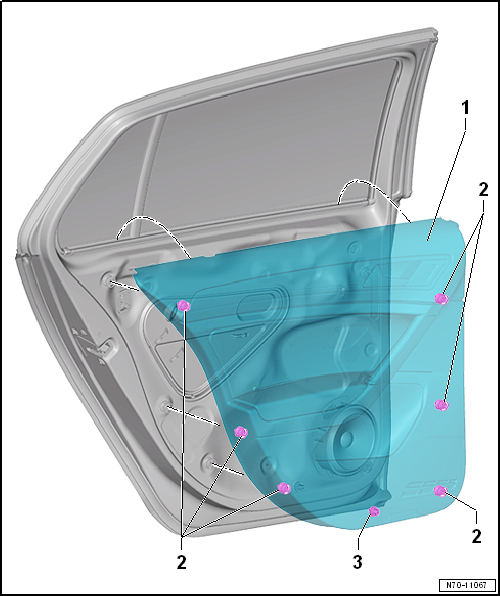

- Halteclips -2- der Türverkleidung -1- mit den Keilen -T10383- aus den Aufnahmen lösen. Der Clip -3- wurde schon entriegelt.

- Türverkleidung -1- senkrecht nach oben aus der Fensterschachtleiste herausziehen.

- Entsprechend der Fahrzeugausstattung die elektrischen Steckverbindungen von der Türverkleidung -1- trennen.

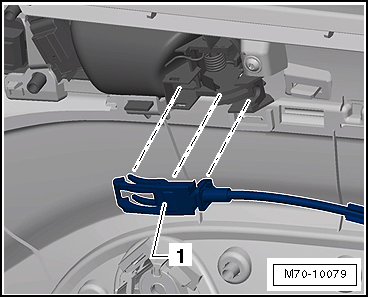

- Bowdenzug -1- aus der Türinnenbetätigung aushängen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Halteclips in die Türverkleidung hinten einsetzen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Vorsicht!

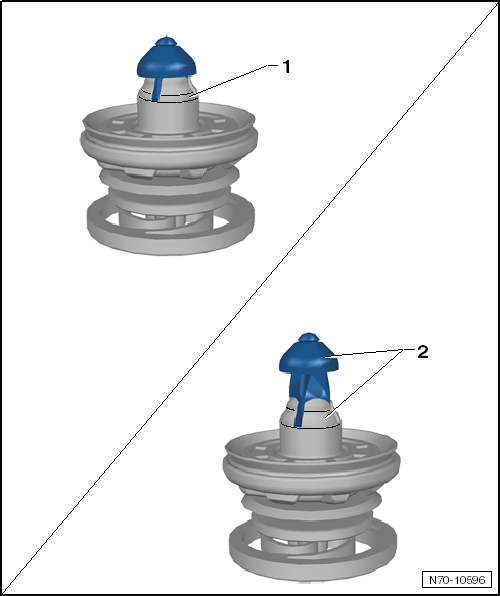

Vor dem Einbau der Türverkleidung sicherstellen, dass sich der Verriegelungsmechanismus sämtlicher Clipverbindungen in -Position 1- befindet!

In der -Position 2- ist ein fehlerfreier Einbau der Türverkleidung nicht möglich!

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Anzugsdrehmomente

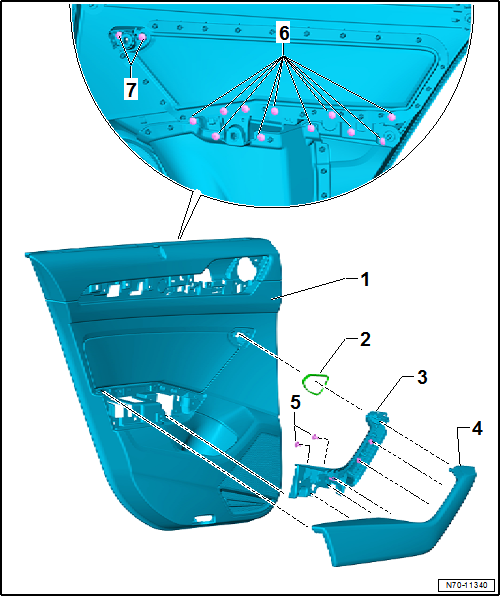

Armlehne hinten aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die Armlehne der Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Türverkleidung ausbauen.

- Dämpfung der Türverkleidung lösen.

- Je nach Ausstattung Stecker für Ambientebeleuchtung abziehen.

- Schrauben -6- und -7- der Armlehne -4- ausbauen.

- Die Armlehne -4- lösen und von der Türverkleidung abnehmen.

- Die Schrauben -5- ausbauen.

- Vorsichtig mit dem Demontagekeil -3409- den Grundträger -3- von der Armlehne -4- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmoment

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Sonnenschutzrollo für Türscheibe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Türverkleidung hinten ausbauen.

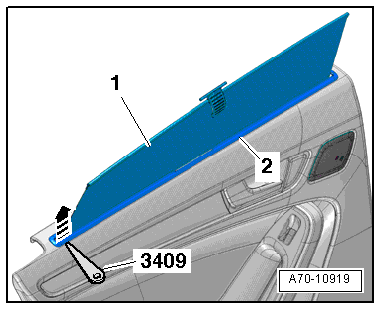

- Führungsleiste -2- vorsichtig mit dem Demontagekeil -3409- von der Türverkleidung abclipsen -Pfeil-.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

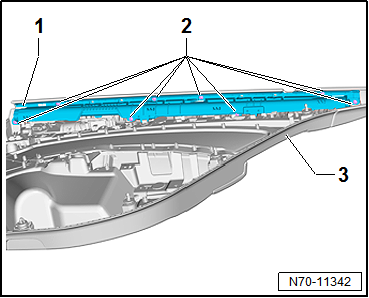

- Das Sonnenschutzrollo -1- ein Stück aus der Türverkleidung ziehen und die Lasche durch die Führungsleiste herausnehmen.

- Schrauben -2- herausdrehen.

- Das Sonnenschutzrollo -1- durch leichtes Schwenken nach außen von der Türverkleidung abnehmen.

- Lasche für Sonnenschutzrollo durch den Spalt in der Türverkleidung durchfädeln und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Die Führungsleiste kann nur in einer Stellung in die Türverkleidung eingesetzt werden.

Anzugsdrehmoment

  • "Montageübersicht - Sonnenschutzrollo für Türscheibe"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einhängeöse für Sonnenschutzrollo aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

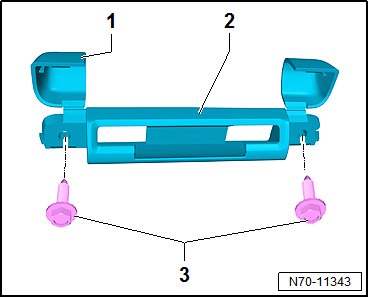

- Abdeckungen an der Einhängeöse -1- mittels Demontagekeil -3409- aufklappen.

- Schrauben -3- herausdrehen und Einhängeöse -2- vom Fensterrahmen abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmoment

  • "Montageübersicht - Sonnenschutzrollo für Türscheibe"

Volkswagen Passat. Karosserie-Montagearbeiten Innen
