VW Passat Reparaturanleitung: Schalttafel

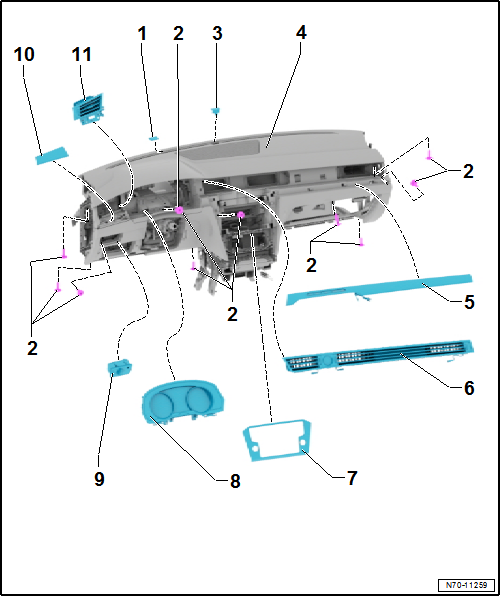

Montageübersicht - Schalttafel

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Gummipuffer
    • 3 Stück
    • auf die Aufnahmen für Schalttafel am unteren Frontscheibenrahmen aufschieben
  2. Schraube
    • 1,5 Nm
  3. Fotosensor für Sonneneinstrahlung -G107-
    • aus- und einbauen → Heizung, Klimaanlage
  4. Schalttafel
    • aus- und einbauen
  5. Zierblende Schalttafel
    • Beifahrerseite
    • Zuordnung → Elektronischer Teilekatalog
    • aus- und einbauen
  6. Schalttafelausströmer
    • Beifahrerseite
    • aus- und einbauen
  7. Einbaurahmen Radio/Navigationssystem
    • aus- und einbauen
  8. Schalttafeleinsatz
    • aus- und einbauen → Elektrische Anlage
  9. Lichtdrehschalter -EX1-
    • aus- und einbauen → Elektrische Anlage
  10. Zierblende Schalttafel
    • Fahrerseite
    • Zuordnung → Elektronischer Teilekatalog
    • aus- und einbauen
  11. Schalttafelausströmer
    • Fahrerseite
    • aus- und einbauen

Abdeckung seitlich Schalttafel aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die Abdeckung seitlich Schalttafel Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

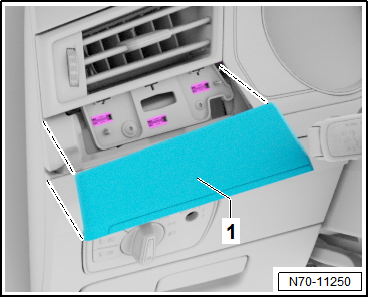

- Abdeckung seitlich Schalttafel -1- mit dem Demontagekeil -3409- im Bereich der Verrastungen -Pfeile- abhebeln.

- Falls vorhanden, Steckerverbindung am Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224- trennen.

- Abdeckung nach hinten aus der Spaltabdeckung A-Säule herausziehen und abnehmen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Zierblende Schalttafel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

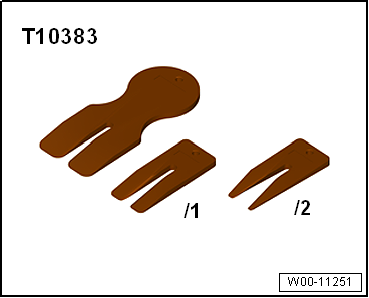

  • Keile -T10383-

Ausbauen Fahrerseite

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Zierblende -1- mit dem Demontagekeil -10383/1- seitlich vorsichtig aus den Verrastungen lösen ggf. elektrischen Leitungsstrang trennen.

Einbauen Fahrerseite

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Ausbauen Beifahrerseite

Volkswagen Passat. Karosserie-Montagearbeiten Innen

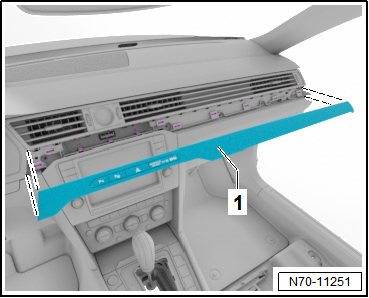

- Zierblende -1- von außen nach innen mit dem Demontagekeil -10383- vorsichtig aus den Verrastungen lösen.

- Elektrische Steckverbindungen trennen.

Einbauen Beifahrerseite

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einbaurahmen Radio/Navigationssystem aus- und einbauen

Ausbauen

- Zierblende Schalttafel auf der Beifahrerseite ausbauen.

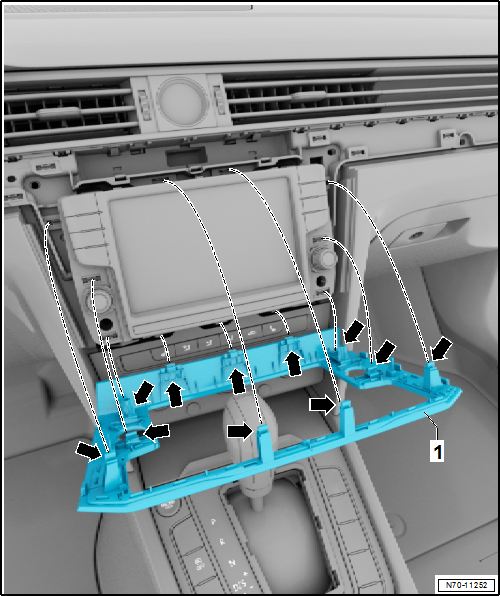

- Den Einbaurahmen -1- vorsichtig aus den Clipverbindungen -Pfeile- ausclipsen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Blende Schalttafeleinsatz aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Demontagekeil -3409-

Ausbauen

- Hebel der Lenkradverstellung lösen.

- Lenkrad ganz herausziehen, nach unten drücken und feststellen.

- Die Spaltabdeckung der Lenksäulenverkleidung vorsichtig aus den Aufnahmen im Schalttafeleinsatz ausclipsen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

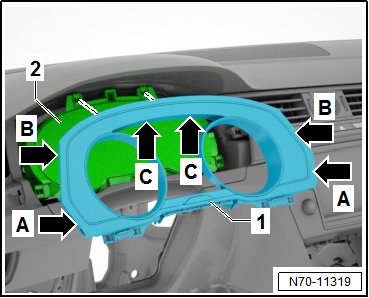

- Die Blende Schalttafeleinsatz -1- seitlich in den unteren Bereichen mit Keile -T10383- aus dem Schalttafeleinsatz -2- ausclipsen -Pfeile A-.

- Die Blende Schalttafeleinsatz -1- seitlich mit Keile -T10383- aus dem Schalttafeleinsatz -2- ausclipsen -Pfeile B-.

- Die Blende Schalttafeleinsatz -1- oben mit Demontagekeil -3409- aus dem Schalttafeleinsatz -2- ausclipsen -Pfeile C-.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Schalttafel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Demontagekeil -3409-

Ausbauen

- Lenksäulenverkleidung oben ausbauen.

- Lenksäulenverkleidung unten ausbauen.

- Schalttafeleinsatz ausbauen → Elektrische Anlage.

- Airbag Fahrerseite ausbauen.

- Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung.

- Lenkstockschalter ausbauen → Elektrische Anlage.

- Lichtdrehschalter -EX1- ausbauen → Elektrische Anlage.

- Schalttafelabdeckung Fahrerseite ausbauen.

- Abdeckungen seitlich Schalttafel ausbauen.

- Zierblende Schalttafel auf der Beifahrerseite ausbauen.

- Einbaurahmen Radio/Navigationssystem ausbauen.

- Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn -J685- ausbauen → Kommunikation.

- Falls vorhanden, Steuergerät für Informationselektronik 1 -J794- ausbauen → Kommunikation.

- Handschuhfach ausbauen.

- Blende Bedienungs- und Anzeigeeinheit ausbauen.

- Bedienungs- und Anzeigeeinheit ausbauen → Heizung, Klimaanlage.

- Spaltabdeckungen A-Säulen ausbauen.

- A-Säulen-Verkleidungen oben ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

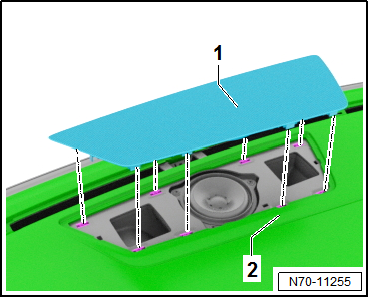

- Bei Fahrzeugen mit Centerlautsprecher -R208- die Lautsprecherblende -1- mit dem Demontagekeil -3409- aus den Aufnahmen in der Schalttafel -2- vorsichtig ausclipsen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

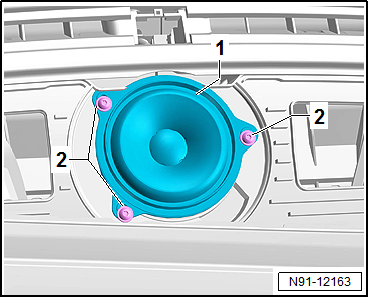

- Schrauben -2- herausdrehen.

- Centerlautsprecher -R208--1- nach oben aus der Schalttafel ziehen, bis die Steckverbindung zugänglich ist.

- Steckerverbindung am Centerlautsprecher -R208--1- entriegeln und trennen.

- Centerlautsprecher -R208--1- entnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

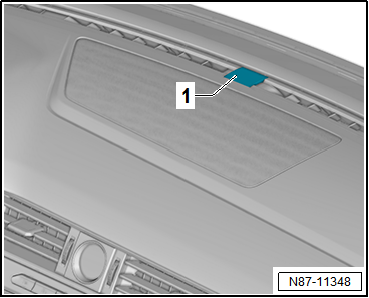

- Falls vorhanden, den Fotosensor für Sonneneinstrahlung -G107--1- nach oben aus der Schalttafel ausclipsen.

- Steckverbindung entriegeln und trennen.

- Bei Fahrzeugen mit "Climatronic" die elektrischen Steckverbindungen vom Ausströmtemperaturgeber links -G150- und vom Ausströmtemperaturgeber rechts -G151- entriegeln und trennen.

- Elektrische Steckverbindung für Airbag Beifahrerseite trennen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

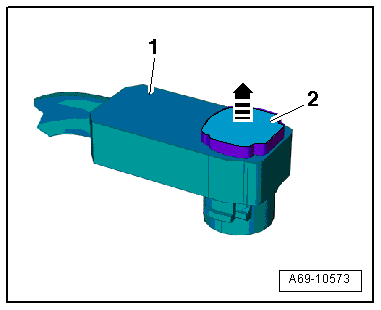

- Dazu Steckersicherung -2- mit einem kleinen Schraubendreher entriegeln -Pfeil- und elektrische Steckverbindung -1- abziehen.

- Vordersitze in die hinterste Stellung fahren.

- Mittelkonsole ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

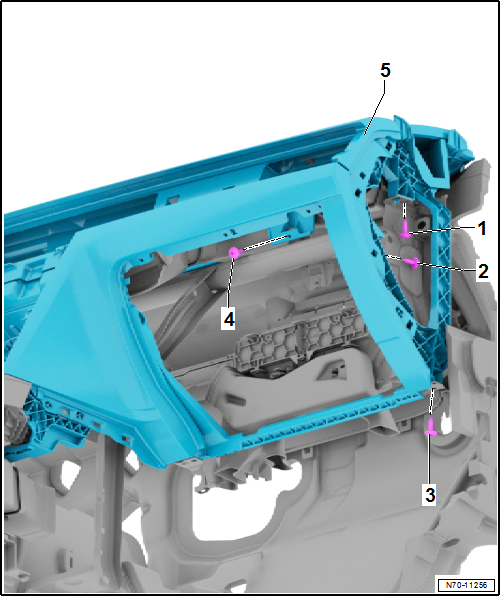

- Auf der Beifahrerseite die Schrauben -1 bis 4- zur Befestigung der Schalttafel -5- herausdrehen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

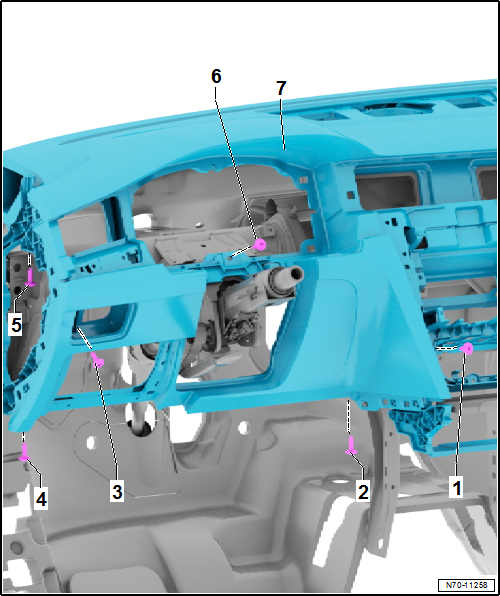

- Die Schrauben -1 bis 6- zur Befestigung der Schalttafel -7- herausdrehen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Schalttafel -1- so weit anheben, bis die Führungsnasen links und rechts -Pfeil A- frei sind.

- Die Schalttafel -1- aus den 3 Aufnahmen -2- im Übergangsbereich zu Frontscheibe herausziehen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Hinweis

Zum Herausnehmen der Schalttafel aus dem Fahrzeug wird ein zweiter Mechaniker benötigt.

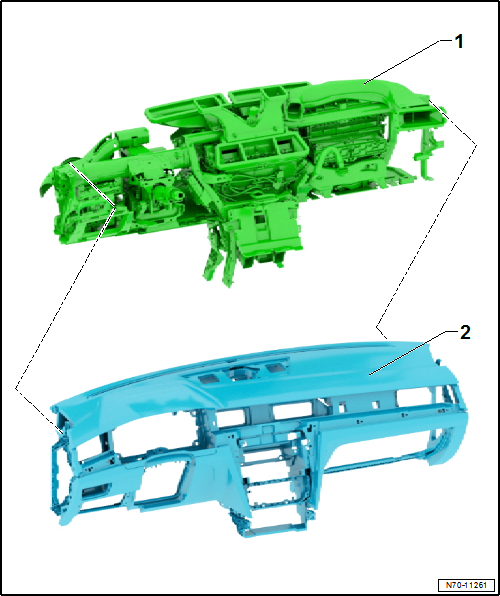

- Schalttafel -1- vom Zentralrohr Schalttafel -2- abnehmen.

- Elektrische Steckverbindungen trennen und Leitungsstränge an der Schalttafel frei legen.

- Schalttafel vorsichtig aus dem Fahrzeuginnenraum herausnehmen und auf einer weichen Unterlage ablegen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

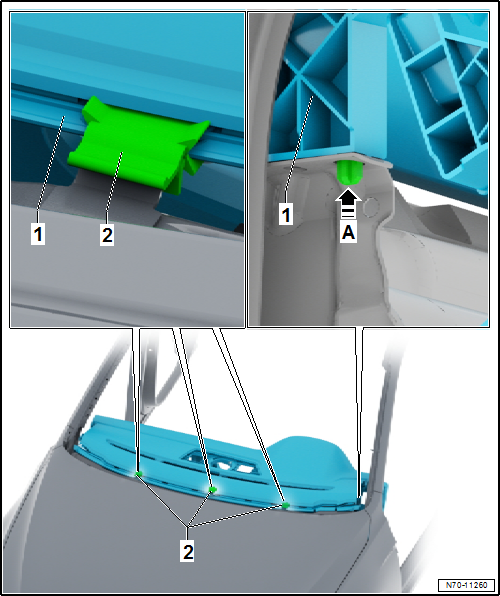

- Vor Einbau der Schalttafel -1- muss geprüft werden, ob die Aufnahmen -2- fest in der Karosserie verrastet sind.

- Mit einem zweiten Mechaniker die Schalttafel -1- in die 3 Aufnahmen -2- im Übergangsbereich zu Frontscheibe schieben.

- Die Schalttafel mittels der Führungsnasen links und rechts -Pfeil A- passgenau in die Führungslöcher einsetzen.

- Elektrische Steckverbindungen verbinden und die Leitungsstränge analog zum Ausbau an der Schalttafel befestigen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Die Schalttafel -7- mit den 6 Schrauben in der Reihenfolge -6-, -5-, -4-, -3-, -2- und -1- verschrauben.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Auf der Beifahrerseite die Schalttafel -5- mit den 4 Schrauben in der Reihenfolge -4-, -3-, -2- und -1- verschrauben.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

  • "Montageübersicht - Schalttafel"

Schalttafelausströmer aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Ausbauen, Schalttafelausströmer Fahrerseite

- Abdeckung seitlich Schalttafel auf der Fahrerseite ausbauen.

- Zierblende Schalttafel auf der Fahrerseite ausbauen.

- Blende Schalttafeleinsatz ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

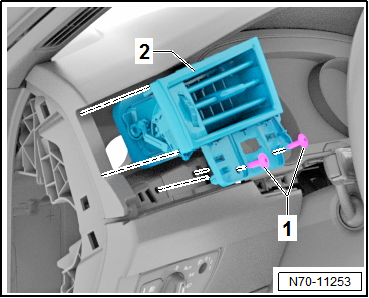

- Die 2 Schrauben -1- für den Schalttafelausströmer -2- herausdrehen.

- Seitlich die elektrische Steckverbindung vom Temperaturfühler -2- im Schalttafelausströmer trennen.

- Schalttafelausströmer der Schalttafel entnehmen.

Einbauen, Schalttafelausströmer Fahrerseite

Vorsicht!

Der folgende Sachverhalt gilt ausschließlich für eine bestimmte Anzahl von Fahrzeugen, die vor dem 1. 12. 2014 produziert wurden.

Wird der Ausströmer durch ein Neuteil ersetzt, besteht die theoretische Möglichkeit, dass die Öffnung in der Schalttafel nicht ausreichend groß dimensioniert ist.

Sollte dies der Fall sein, ist der Radius unten rechts in der rechteckigen Öffnung in der Schalttafel mit Werkstattmitteln etwas zu vergrößern.

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Bauteil-Anzugsdrehmoment

Schrauben Schalttafelausströmer an Schalttafel-1,5 Nm

Ausbauen, Schalttafelausströmer Beifahrerseite

- Schalttafeleinsatz ausbauen → Elektrische Anlage.

- Zierblende Schalttafel auf der Beifahrerseite ausbauen.

- Einbaurahmen Radio/Navigationssystem ausbauen.

- Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn -J685- ausbauen → Kommunikation.

- Falls vorhanden, Steuergerät für Informationselektronik 1 -J794- ausbauen → Kommunikation.

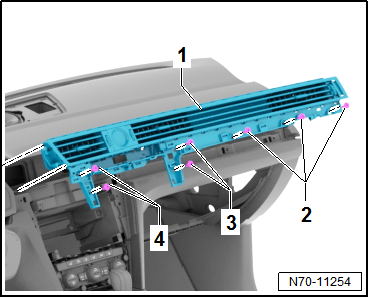

- 3 Schrauben -2- herausdrehen.

- 2 Schrauben -3- herausdrehen.

- 2 Schrauben -4- herausdrehen.

- Steckverbindung oberhalb vom Handschuhfach trennen.

- Schalttafelausströmer Beifahrerseite -1- aus der Schalttafel entnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Einbauen, Schalttafelausströmer Beifahrerseite

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.
