VW Passat Reparaturanleitung: Verkleidungen Innenraum

Einbauorteübersicht - Verkleidungen Innenraum

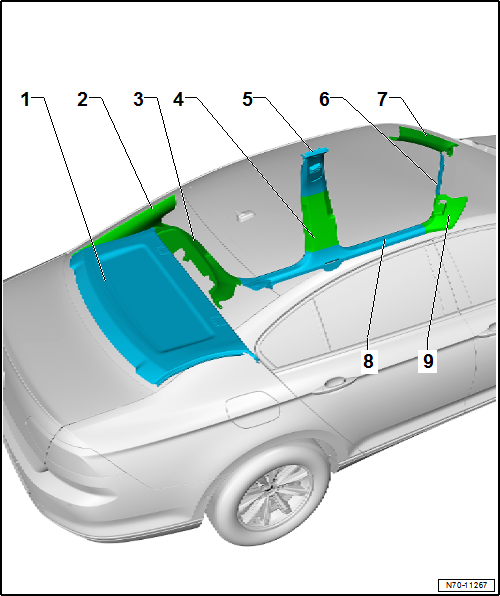

Einbauorteübersicht - Verkleidungen Innenraum, Limousine

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Hutablage
    • Montageübersicht
    • aus- und einbauen
  2. C-Säulen-Verkleidung
    • Montageübersicht
    • aus- und einbauen
  3. Radhausverkleidung
    • Montageübersicht
    • aus- und einbauen
  4. B-Säulen-Verkleidung unten
    • Montageübersicht
    • aus- und einbauen
  5. B-Säulen-Verkleidung oben
    • Montageübersicht
    • aus- und einbauen
  6. Spaltabdeckung A-Säule
    • Montageübersicht
    • aus- und einbauen
  7. A-Säulen-Verkleidung oben
    • Montageübersicht
    • aus- und einbauen
  8. Einstiegsleiste
    • Montageübersicht
    • aus- und einbauen
  9. A-Säulen-Verkleidung unten
    • Montageübersicht
    • aus- und einbauen

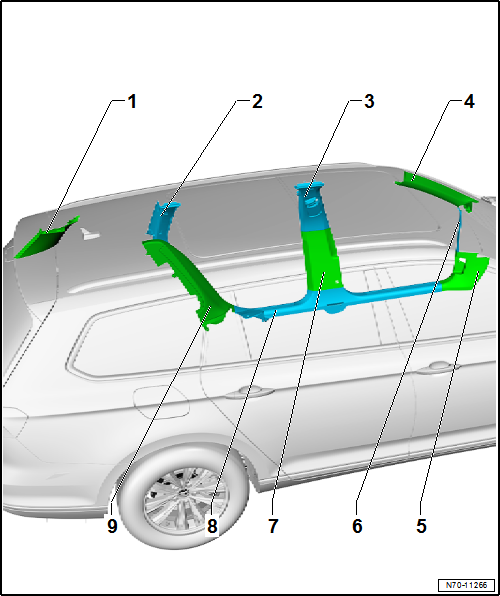

Einbauorteübersicht - Verkleidungen Innenraum, Variant

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. D-Säulen-Verkleidung
    • Montageübersicht
    • aus- und einbauen
  2. C-Säulen-Verkleidung
    • Montageübersicht
    • aus- und einbauen
  3. B-Säulen-Verkleidung oben
    • Montageübersicht
    • aus- und einbauen
  4. A-Säulen-Verkleidung oben
    • Montageübersicht
    • aus- und einbauen
  5. A-Säulen-Verkleidung unten
    • Montageübersicht
    • aus- und einbauen
  6. Spaltabdeckung A-Säule
    • Montageübersicht
    • aus- und einbauen
  7. B-Säulen-Verkleidung unten
    • Montageübersicht
    • aus- und einbauen
  8. Einstiegsleiste
    • Montageübersicht
    • aus- und einbauen
  9. Radhausverkleidung
    • Montageübersicht
    • aus- und einbauen

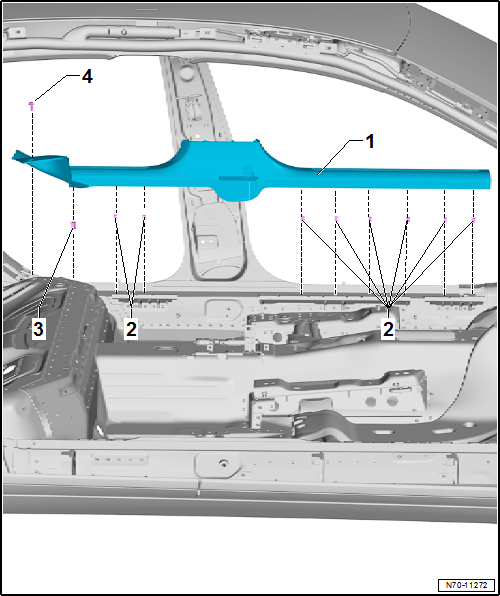

Montageübersicht - Einstiegsleiste

Hinweis

Die Abbildung zeigt die Einstiegsleiste der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Einstiegsleiste
    • aus- und einbauen
  2. Halteklammer
    • in die Einstiegsleiste einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Einstiegsleiste einsetzen
    • beschädigte oder verformte Halteklammern ersetzen
  3. Halter
    • in die Karosserie einsetzen
  4. Spreizclip

Montageübersicht - A-Säulen-Verkleidung

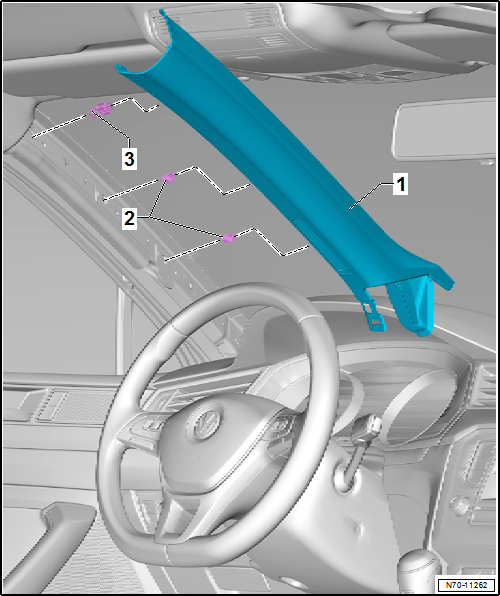

Montageübersicht - A-Säulen-Verkleidung, A-Säulen-Verkleidung oben

Hinweis

Die Abbildung zeigt die A-Säulen-Verkleidungen der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. A-Säulen-Verkleidung oben
    • aus- und einbauen
  2. Halteklammer
    • in die Verkleidung einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  3. Halteklammer
    • zweiteilig mit Widerhaken
    • Klammerfuß verbleibt beim Verkleidungsausbau in der Verkleidung
    • Klammerkopf verbleibt beim Verkleidungsausbau in der Karosserie
    • Halteklammern immer ersetzen
    • in die Verkleidung einsetzen

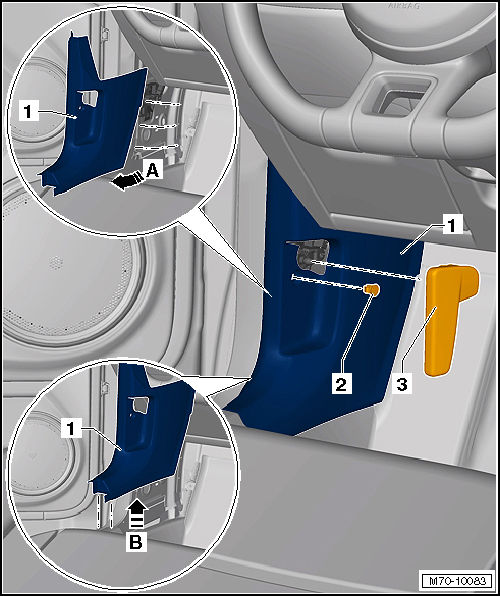

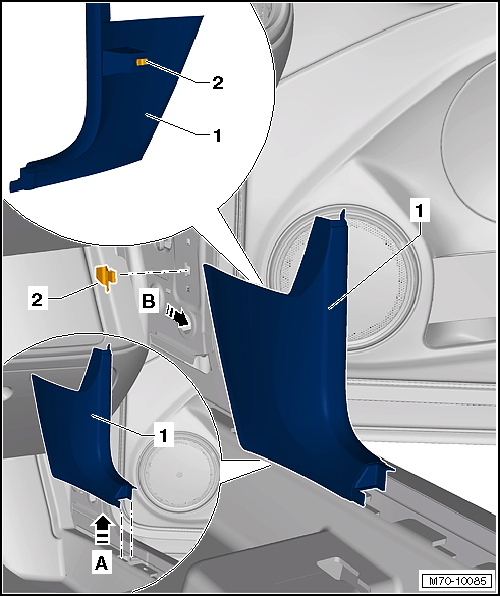

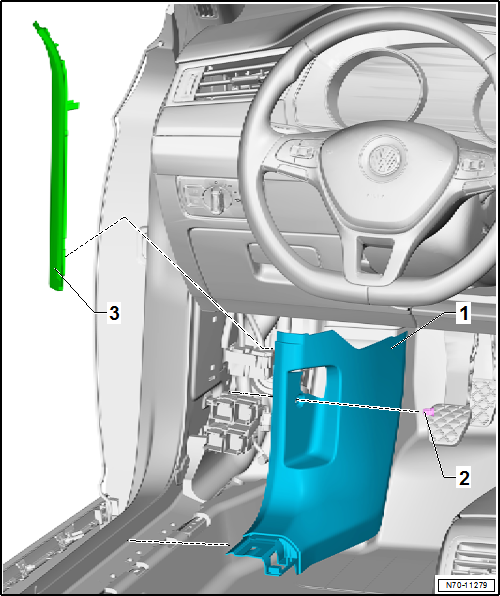

Montageübersicht - A-Säulen-Verkleidung, A-Säulen-Verkleidung unten, Linkslenker

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. A-Säulen-Verkleidung unten
    • aus- und einbauen
  2. Clip
  3. Spaltabdeckung A-Säule
    • aus- und einbauen

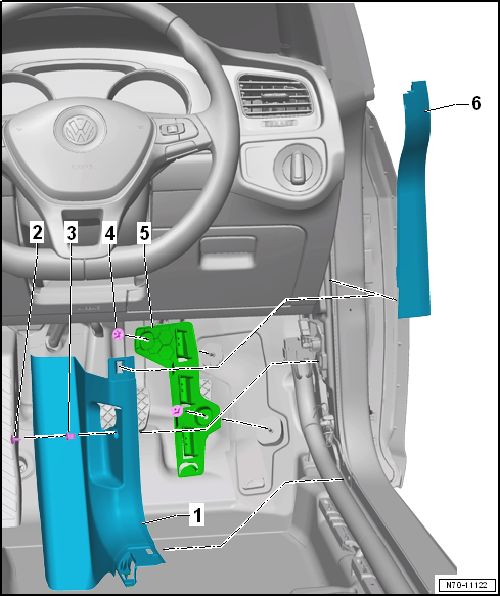

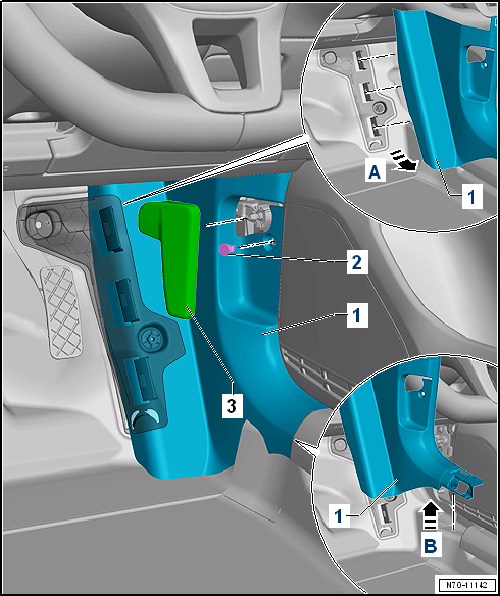

Montageübersicht - A-Säulen-Verkleidung, A-Säulen-Verkleidung unten, Rechtslenker

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. A-Säulen-Verkleidung unten
    • aus- und einbauen
  2. Spreizclip
  3. Spreizdübel
  4. Mutter
    • 2 Stück
    • 2 Nm
  5. Halter
    • aus- und einbauen
  6. Spaltabdeckung A-Säule
    • aus- und einbauen

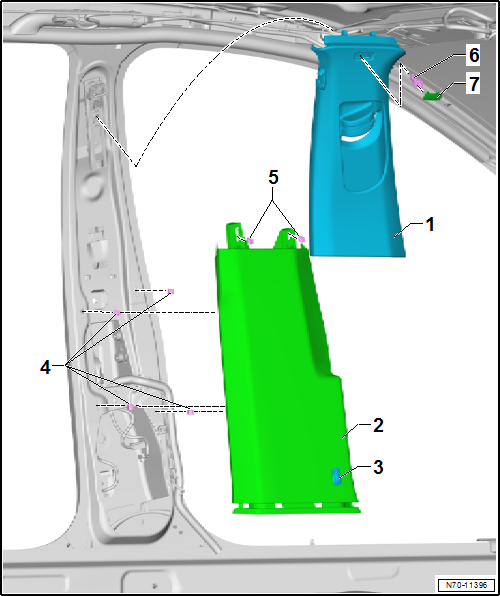

Montageübersicht - B-Säulen-Verkleidung

Hinweis

Die Abbildung zeigt die B-Säulen-Verkleidungen der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. B-Säulen-Verkleidung oben
    • aus- und einbauen
  2. B-Säulen-Verkleidung unten
  3. Taster für Deaktivierung der Innenraumüberwachung und Fahrzeugneigung -E616-
    • aus- und einbauen → Elektrische Anlage
  4. Halteklammern
    • 4 Stück
    • in die Verkleidung einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  5. Halteklammern
    • 2 Stück
    • in die B-Säulen-Verkleidung unten einsetzen
  6. Schraube
    • nur Passat Variant
    • 4,5 Nm
  7. Abdeckkappe
    • mit Symbol "Airbag"
    • nach Demontage ersetzen

Montageübersicht - C-Säulen-Verkleidung

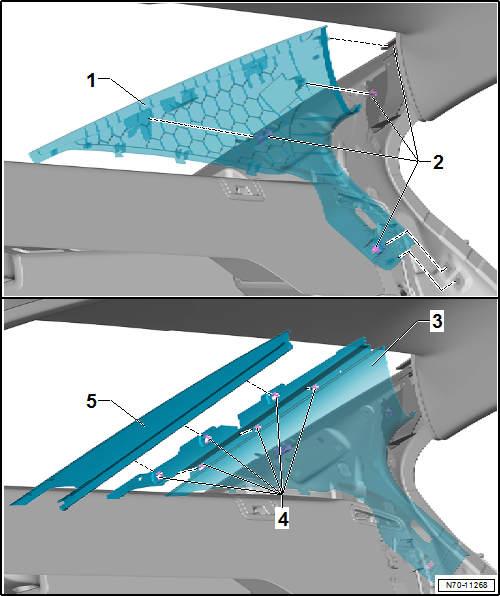

Montageübersicht - C-Säulen-Verkleidung, Limousine

Hinweis

Die Abbildung zeigt die C-Säulen-Verkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. C-Säulen-Verkleidung
    • für Fahrzeuge ohne Sonnenschutzrollo für Heckscheibe
    • aus- und einbauen
  2. Halteklammer
    • in die Verkleidung einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  3. C-Säulen-Verkleidung
    • für Fahrzeuge mit Sonnenschutzrollo für Heckscheibe
    • aus- und einbauen
  4. Halteklammer
    • in die Verkleidung einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  5. Führungsschiene
    • in die C-Säulen-Verkleidung -3- eingeclipst

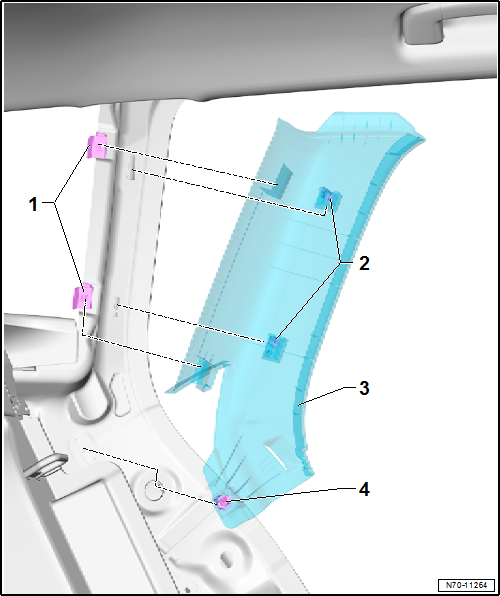

Montageübersicht - C-Säulen-Verkleidung, Variant

Hinweis

Die Abbildung zeigt die C-Säulen-Verkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Halteklammer
    • in die C-Säule einsetzen
    • Halteklammern immer ersetzen
  2. Halteklammer
    • in die Verkleidung einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  3. C-Säulen-Verkleidung
    • aus- und einbauen
  4. Halteklammer
    • in die Verkleidung einsetzen
    • beschädigte oder verformte Halteklammer ersetzen

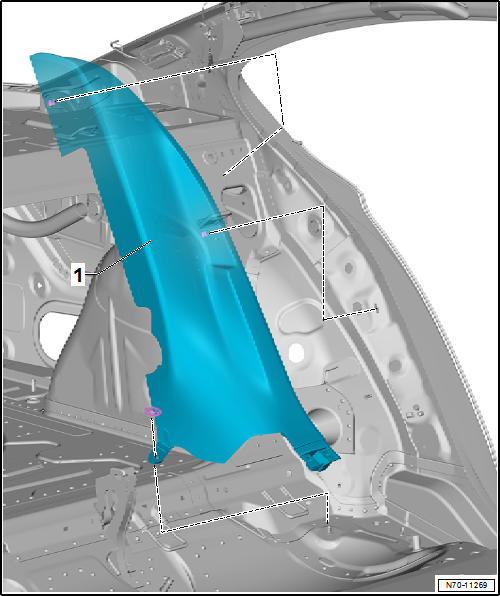

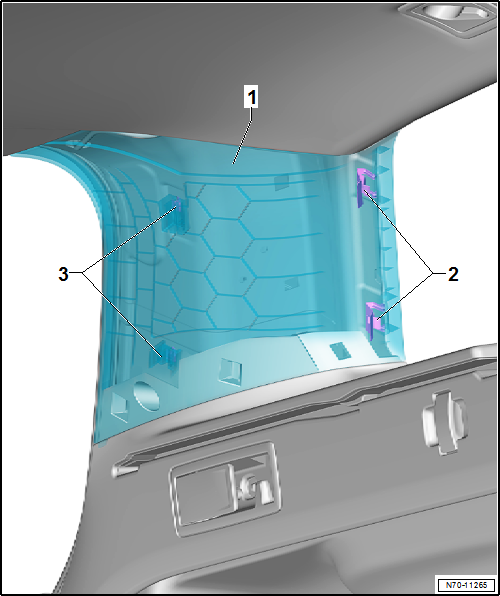

Montageübersicht - D-Säulen-Verkleidung

Hinweis

Die Abbildung zeigt die D-Säulen-Verkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. D-Säulen-Verkleidung
    • aus- und einbauen
  2. Halteklammer
    • in die D-Säule einsetzen
    • Halteklammern immer ersetzen
  3. Halteklammer
    • in die Verkleidung einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen

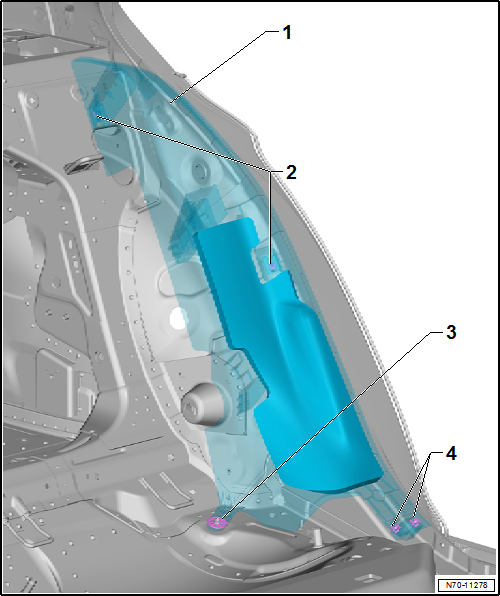

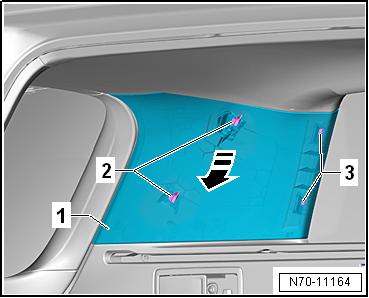

Montageübersicht - Radhausverkleidung

Hinweis

Die Abbildung zeigt die Radhausverkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Radhausverkleidung
    • aus- und einbauen
  2. Halteklammern
    • in die Verkleidung einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  3. Klemmscheibe
    • nach Demontage ersetzen
  4. Klammern
    • 2 Stück
    • unterhalb der Einstiegsleiste

Volkswagen Passat. Karosserie-Montagearbeiten Innen

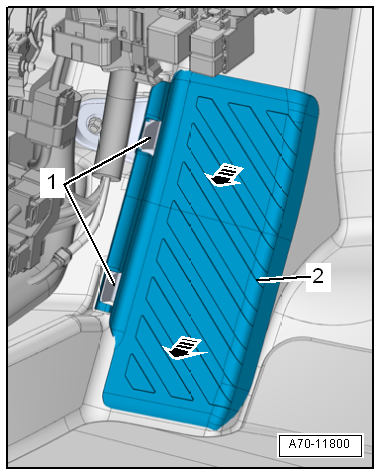

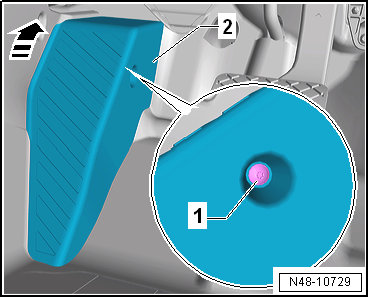

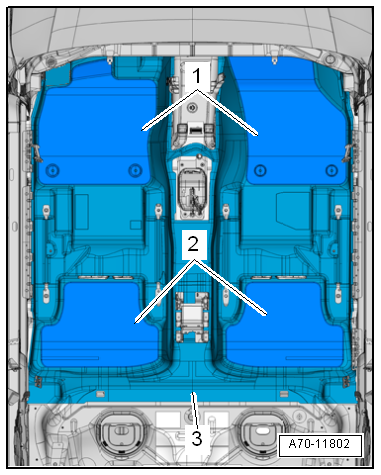

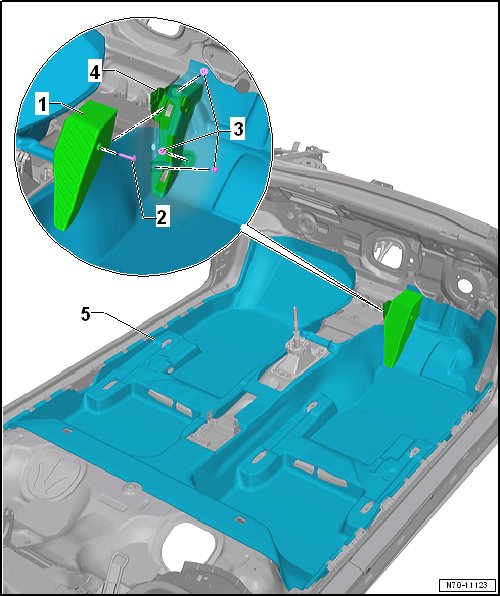

Montageübersicht - Fußstütze und Bodenbelag

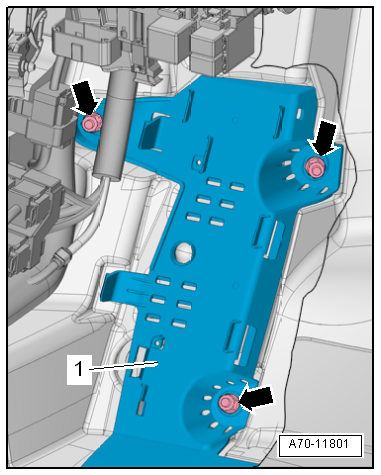

Montageübersicht - Fußstütze und Bodenbelag, Linkslenker

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Fußstütze
    • aus- und einbauen
    • muss vollständig in den Halter einrasten
  2. Mutter
    • 3 Stück
    • 2 Nm
  3. Halter
    • aus- und einbauen
  4. Bodenbelag
    • einteilig
    • aus- und einbauen

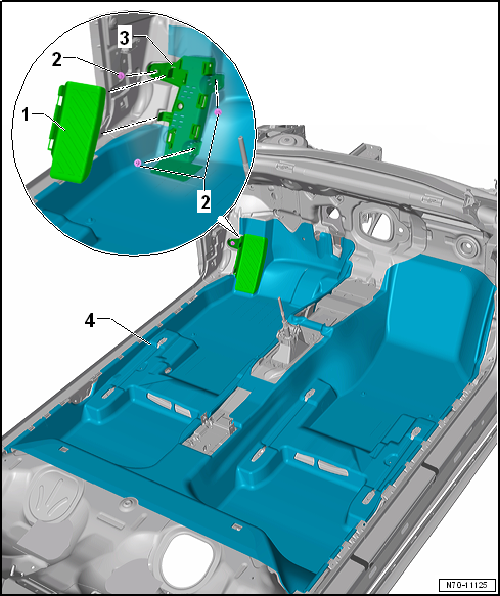

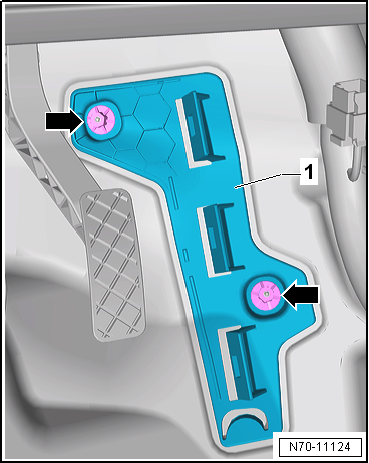

Montageübersicht - Fußstütze und Bodenbelag, Rechtslenker

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Fußstütze
    • aus- und einbauen
  2. Schraube
    • 2 Nm
  3. Mutter
    • 3 Stück
    • 2 Nm
  4. Halter
    • aus- und einbauen
  5. Bodenbelag
    • einteilig
    • aus- und einbauen

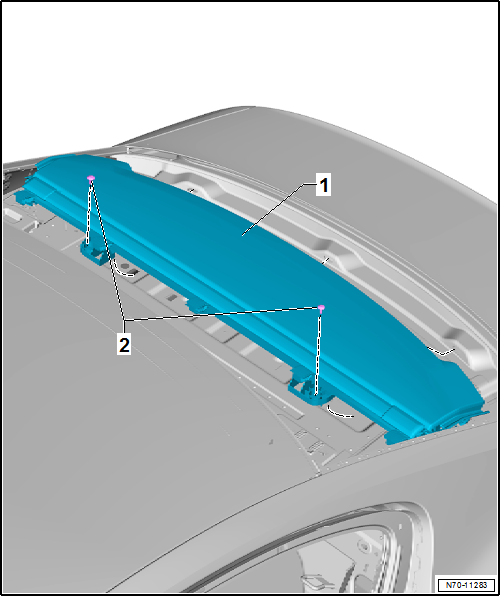

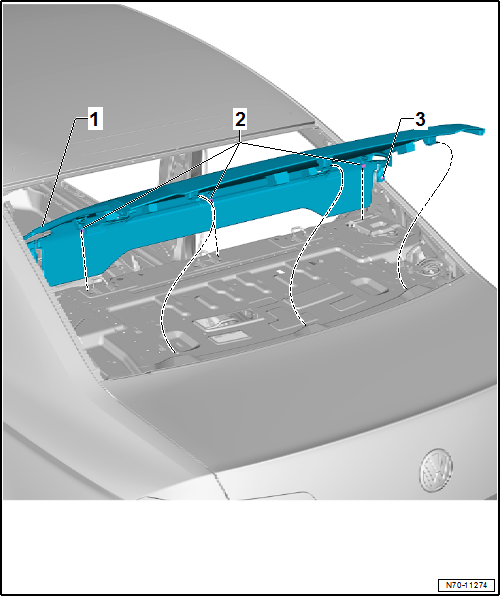

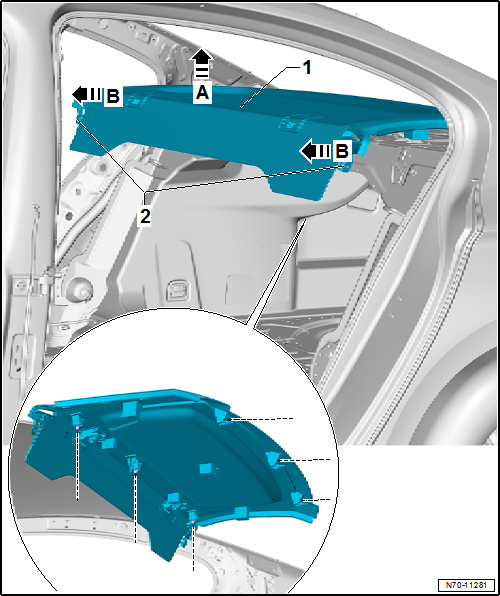

Montageübersicht - Hutablage

Montageübersicht - Hutablage, ohne Sonnenschutzrollo für Heckscheibe

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Hutablage
    • aus- und einbauen
  2. Halteklammer
    • 3 Stück
    • in die Hutablage einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  3. Clip
    • 2 Stück
    • beschädigten oder verformten Clip ersetzen

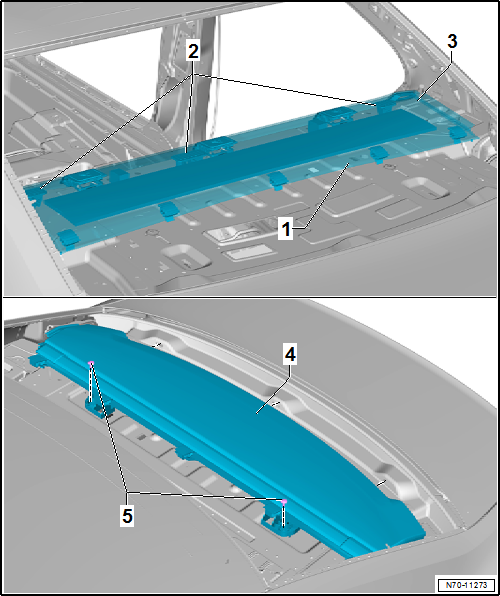

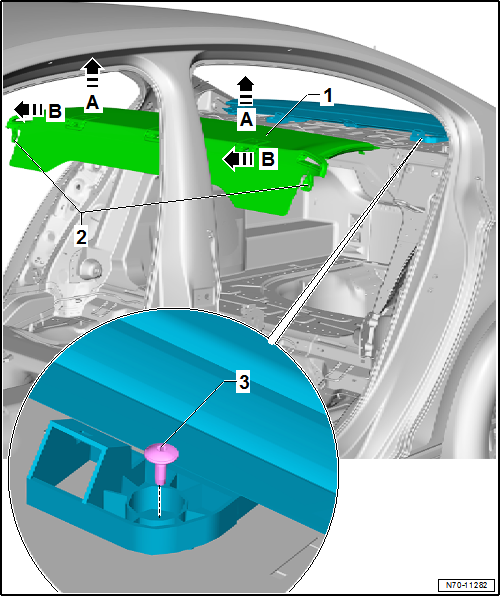

Montageübersicht - Hutablage, mit Sonnenschutzrollo für Heckscheibe

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Hutablage vorn
    • aus- und einbauen
  2. Halteklammer
    • 3 Stück
    • in die Hutablage einsetzen
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit Demontagewerkzeug -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  3. Clip
    • 2 Stück
    • beschädigten oder verformten Clip ersetzen
  4. Hutablage hinten
    • aus- und einbauen
  5. Schraube
    • 2 Stück
    • 1,5 Nm

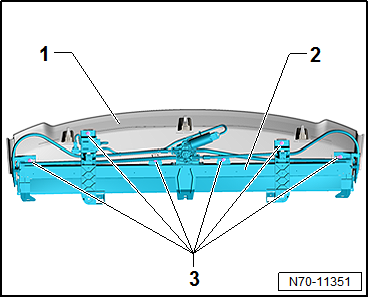

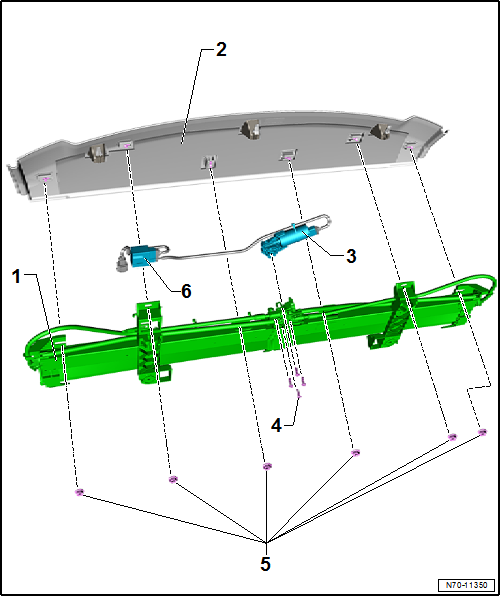

Montageübersicht - Sonnenschutzrollo für Heckscheibe

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Sonnenschutzrollo
    • aus- und einbauen
  2. Hutablage hinten

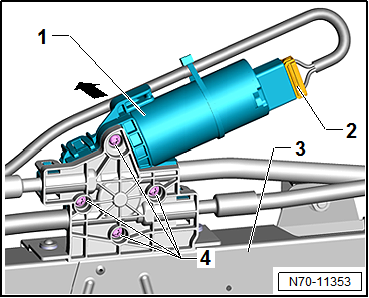

  3. Motor für Sonnenschutzrollo
    • aus- und einbauen
  4. Schraube
    • 4 Stück
    • 3 Nm
  5. Mutter
    • 6 Stück
    • 6 Nm

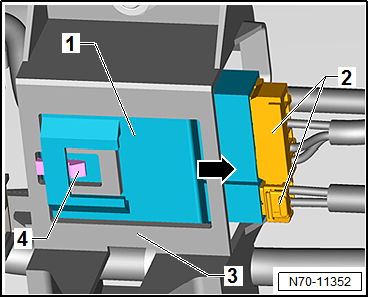

  6. Steuergerät für Sonnenschutzrollo
    • aus- und einbauen

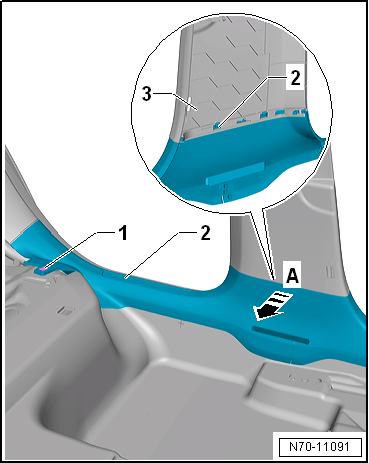

Einstiegsleiste aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

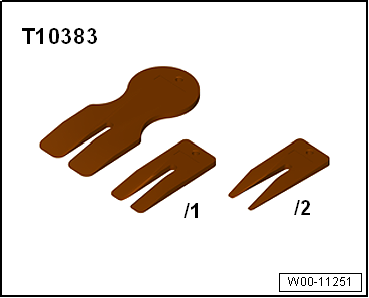

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Rücksitzbank ausbauen.

- Spreizclip -1- ausbauen.

- Rastnasen der Einstiegsleiste -2- mit dem Keil -T10383- aus der B-Säulen-Verkleidung unten -3- entriegeln -Pfeil A-.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

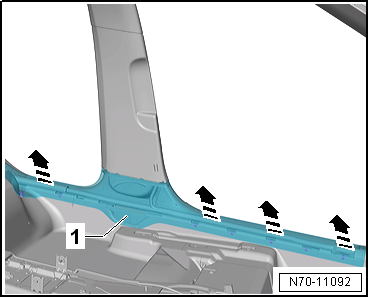

- Einstiegsleiste -1- mit dem Keil -T10383- aus dem Unterholm und dem Keder der Türdichtung lösen -Pfeile-.

- Gleichzeitig Einstiegsleiste -1- etwas nach vorn abziehen.

- Deckel für die Gurtführung öffnen und den Sicherheitsgurt herausfädeln.

- Einstiegsleiste abnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Einstiegsleiste einsetzen.
  • Darauf achten, dass sich die Einstiegsleiste nach dem Einbau im Keder der Türdichtung befindet.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Spaltabdeckung A-Säule aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

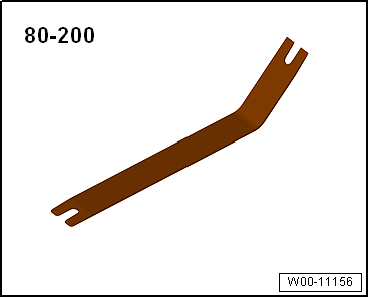

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Abdeckung seitlich Schalttafel ausbauen.

- Spaltabdeckung A-Säule -1- aus der A-Säulen-Verkleidung oben und der A-Säulen-Verkleidung unten ausclipsen -Pfeile-.

- Spaltabdeckung A-Säule -1- aus dem Keder der Türdichtung lösen und abnehmen.

Einbauen

Hinweis

Darauf achten, dass sich die Spaltabdeckung A-Säule nach dem Einbau im Keder der Türdichtung befindet.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

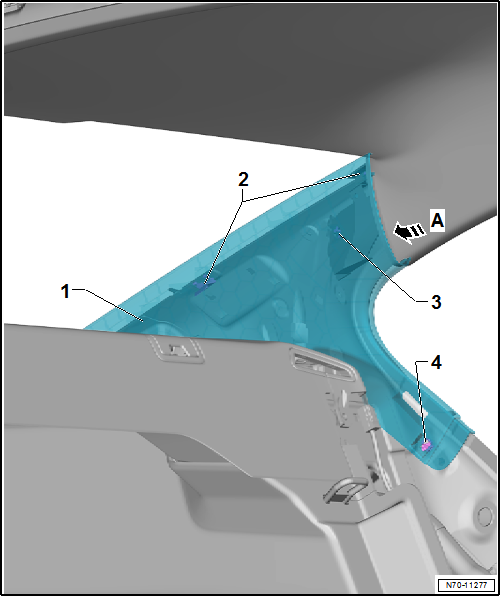

A-Säulen-Verkleidung aus- und einbauen

A-Säulen-Verkleidung aus- und einbauen, A-Säulen-Verkleidung oben

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

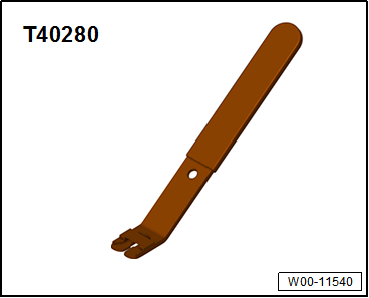

  • Demontagewerkzeug -T40280-

Ausbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

- Spaltabdeckung A-Säule ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

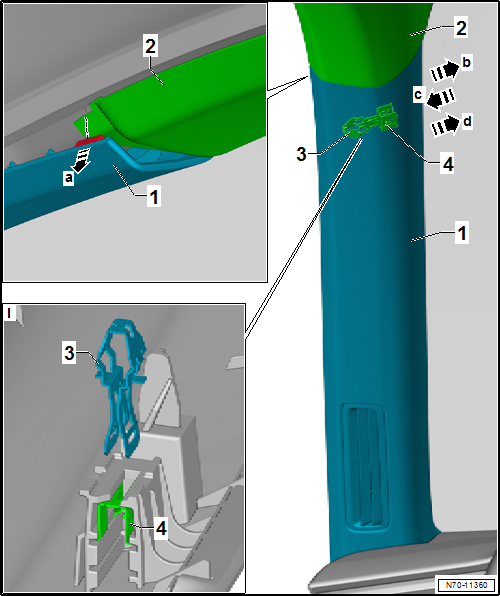

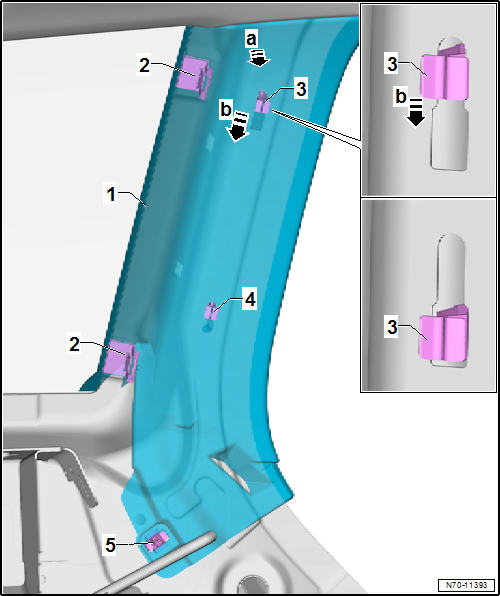

- A-Säulen-Verkleidung -1-, im Überlappungsbereich zum Formhimmel -2-, mit dem Demontagekeil -3409- aus der Lasche vom Formhimmel lösen -Pfeil a-.

Hinweis

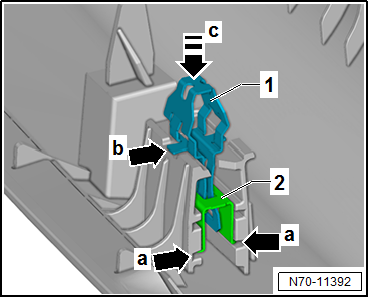

Im oberen Bereich ist die A-Säulen-Verkleidung mit einer zweiteiligen Blechklammer an der Karosserie befestigt.

- A-Säulen-Verkleidung im Bereich der zweiteiligen Klammer bis zum Klammeranschlag von der Karosserie abziehen -Pfeil b-.

- A-Säulen-Verkleidung in Einbaulage drücken -Pfeil c -.

- A-Säulen-Verkleidung von der Karosserie abziehen -Pfeil d- und komplett entnehmen.

Beim Abziehen der Verkleidung verbleibt der Klammerkopf -3- in der Karosserie. Der Klammerfuß -4- verbleibt in der Verkleidung, siehe Abbildung "IV".

- In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und in die Verkleidung einsetzen.

- Den Klammerkopf -3- aus der Karosserie entfernen.

- Den Klammerfuß -4- aus der Verkleidung entfernen.

Einbauen

Vor dem Einbau der Verkleidung muss die zweiteilige Blechklammer im oberen Bereich durch ein Neuteil ersetzt werden.

- Den Klammerfuß -2- in die unteren Nuten der Verkleidung einsetzen -Pfeile a-.

- Den Klammerkopf -1- in die Verkleidung und in den Klammerfuß -2- einschieben -Pfeil c-, bis die Lasche -Pfeil b- beidseitig an der Verkleidung anliegt.

- Die Verkleidung in das Fahrzeug einsetzen und in der Karosserie verclipsen.

Hinweis

Darauf achten, dass sich die A-Säulen-Verkleidungen nach dem Einbau im Keder der Türdichtung befinden.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

A-Säulen-Verkleidung aus- und einbauen, A-Säulen-Verkleidung unten, Fahrerseite, Linkslenker

Ausbauen

- Einstiegsleiste im Übergangsbereich zur A-Säulen-Verkleidung unten aus der Karosserie lösen.

- Spaltabdeckung A-Säule ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Betätigungshebel für die Frontklappe -3- ausbauen → Karosserie-Montagearbeiten Außen.

- Clip -2- ausbauen.

- A-Säulen-Verkleidung unten -1- von der Karosserie in -Pfeilrichtung B- lösen. Dabei A-Säulen-Verkleidung unten aus dem Keder der Türdichtung lösen.

- A-Säulen-Verkleidung unten -1- aus der Aufnahme -Pfeilrichtung A- herausnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • Darauf achten, dass sich die A-Säulen-Verkleidungen nach dem Einbau im Keder der Türdichtung befinden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

A-Säulen-Verkleidung aus- und einbauen, A-Säulen-Verkleidung unten, Fahrerseite, Rechtslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Einstiegsleiste im Übergangsbereich zur A-Säulen-Verkleidung unten aus der Karosserie lösen.

- Spaltabdeckung A-Säule ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Betätigungshebel für die Frontklappe -3- ausbauen → Karosserie-Montagearbeiten Außen.

- Clip -2- ausbauen.

- A-Säulen-Verkleidung unten -1- aus dem Halter -Pfeilrichtung A- ausclipsen.

- Gleichzeitig A-Säulen-Verkleidung unten -1- von der Karosserie in -Pfeilrichtung B- lösen. Dabei A-Säulen-Verkleidung unten aus dem Keder der Türdichtung lösen.

- Bodenbelag im Bereich der Verschraubungen zur Seite drücken und Muttern -Pfeile- herausdrehen.

- Halter -1- von den Gewindebolzen abheben und unter dem Bodenbelag herausziehen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Darauf achten, dass sich die A-Säulen-Verkleidungen nach dem Einbau im Keder der Türdichtung befinden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - A-Säulen-Verkleidung, A-Säulen-Verkleidung unten, Rechtslenker"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

A-Säulen-Verkleidung aus- und einbauen, A-Säulen-Verkleidung unten, Beifahrerseite

Ausbauen

- Einstiegsleiste im Übergangsbereich zur A-Säulen-Verkleidung unten aus der Karosserie lösen.

- Spaltabdeckung A-Säule ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

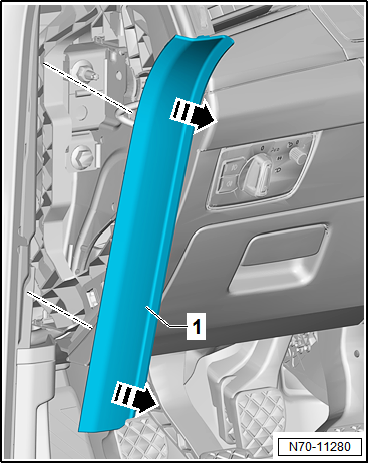

- A-Säulen-Verkleidung unten -1- von der Karosserie -Pfeilrichtung A- lösen. Dabei A-Säulen-Verkleidung unten aus dem Keder der Türdichtung lösen.

- A-Säulen-Verkleidung unten -1- aus der A-Säule in -Pfeilrichtung B- herausnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • Darauf achten, dass sich die A-Säulen-Verkleidungen nach dem Einbau im Keder der Türdichtung befinden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

B-Säulen-Verkleidung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Keile -T10383-

Ausbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

nur Passat Variant

Volkswagen Passat. Karosserie-Montagearbeiten Innen

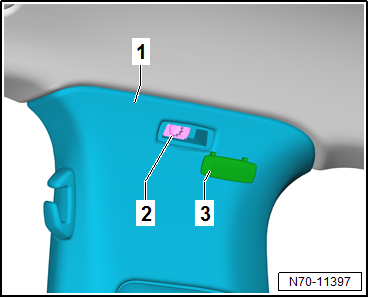

- Spreizkappe -3- mit Symbol "Airbag" mit einem Schraubendreher aus der Verkleidung -1- heraushebeln.

- Schraube -2- herausdrehen.

alle Fahrzeuge

Volkswagen Passat. Karosserie-Montagearbeiten Innen

B-Säulen-Verkleidung oben

- Gurtendbeschlag vorn ausbauen.

- Gurthöhenverstellung in die tiefste Stellung bringen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

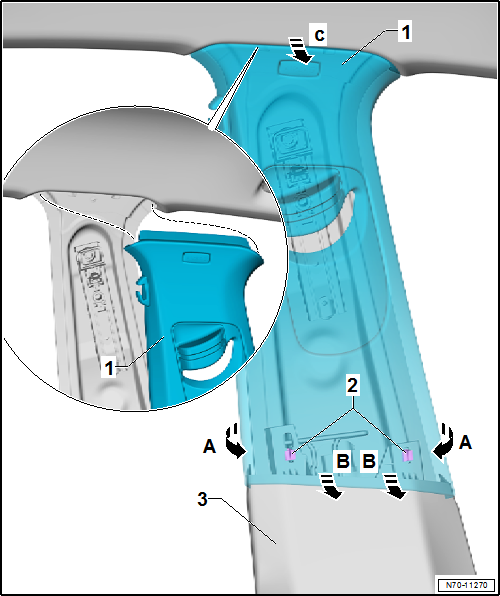

- B-Säulen-Verkleidung oben -1- von unten beginnend an der Türdichtung aushängen -Pfeil A-, dazu den Keil -T10383- an der Vorderkante der Verkleidung ansetzen.

- B-Säulen-Verkleidung oben -1- von der B-Säulen-Verkleidung unten -2- abclipsen -Pfeile B-, dazu den Keil -T10383- an der Unterkante der Verkleidung ansetzen.

- B-Säulen-Verkleidung oben -1- aus der Aufnahme an der Karosserie herausziehen -Pfeil C-, dazu Verkleidung nach innen schwenken und gleichzeitig nach unten abziehen.

- Gurtband mit Schlosszunge durch den Schieber für Gurthöhenverstellung ausfädeln und B-Säulen-Verkleidung oben abnehmen.

B-Säulen-Verkleidung unten

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

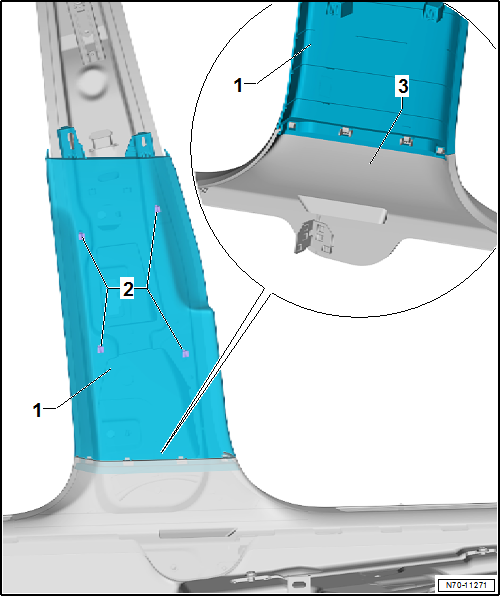

- Einstiegsleiste -3- im Übergangsbereich zur B-Säulen-Verkleidung unten -1- lösen.

- B-Säulen-Verkleidung oben im Übergangsbereich zur B-Säulen-Verkleidung unten -1- lösen.

- B-Säulen-Verkleidung unten -1- aus dem Keder der Türdichtung lösen.

- B-Säulen-Verkleidung unten -1- mit dem Keil -T10383- im Bereich der Halteklammern -2- aus den Aufnahmen der Karosserie lösen.

- Falls vorhanden, Steckverbindung am Taster für Deaktivierung der Innenraumüberwachung und Fahrzeugneigung -E616- trennen und B-Säulen-Verkleidung unten -1- abnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die B-Säulen-Verkleidungen einsetzen.
  • Darauf achten, dass sich die B-Säulen-Verkleidungen nach dem Einbau im Keder der Türdichtung befinden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmoment

  • "Montageübersicht - B-Säulen-Verkleidung"

C-Säulen-Verkleidung aus- und einbauen

C-Säulen-Verkleidung aus- und einbauen, Limousine

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Abdrückhebel -80 - 200-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

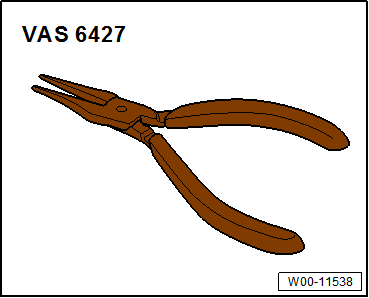

  • Entriegelungszange -VAS 6427-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Radhausverkleidung ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Halteklammern -4- in der C-Säulen-Verkleidung -1- mit der Entriegelungszange -VAS 6427- aus den Aufnahmen der Karosserie lösen.

- C-Säulen-Verkleidung im Bereich der Halteklammern -3- mit dem Abdrückhebel -80 - 200- aus den Aufnahmen an der Karosserie abclipsen.

- C-Säulen-Verkleidung -1- nach hinten bewegen -Pfeil A- und aus den Klammern -2- heben.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die C-Säulen-Verkleidung einsetzen.
  • Darauf achten, dass sich die C-Säulen-Verkleidung nach dem Einbau im Keder der Türdichtung befindet.

Der Einbau erfolgt in umgekehrter Reihenfolge.

C-Säulen-Verkleidung aus- und einbauen, Variant

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Entriegelungszange -VAS 6427-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Demontagewerkzeug -T40280-

Ausbauen

- D-Säulen-Verkleidung ausbauen.

- Radhausverkleidung ausbauen.

- Kofferraum-Seitenverkleidung im Bereich der C-Säule, D-Säule und Seitenscheibe hinten nur lösen, nicht komplett ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Die untere Klammer -5- mit der Entriegelungszange -VAS 6427- lösen.

- Die Klammer -4- durch Abziehen der Verkleidung -1-, an der Verkleidungsunterkante beginnend, aus der Karosserie und der unteren Flanschklammer -2- lösen.

- Die C-Säulen-Verkleidung nach unten ziehen -Pfeil b- bis die Klammer -3- im großen Lochquerschnitt steht.

- C-Säulen-Verkleidung nach innen abnehmen -Pfeil a-.

Sollte sich nach dem Ausbau der Verkleidung die Halteklammer -4- im Aufnahmepunkt der Karosserie befinden, ist sie mit dem Demontagewerkzeug -T40280- auszubauen.

Vor dem Einbau die Halteklammer in die C-Säulen-Verkleidung einsetzen.

Hinweis

Vor der Montage ist die Klammer -3- durch ein Neuteil zu ersetzen.

Einbauen

- Die Verkleidung in das Fahrzeug einsetzen und in der Karosserie verclipsen.

Hinweis

Darauf achten, dass sich die C-Säulen-Verkleidung nach dem Einbau im Keder der Türdichtung und in den 2 Flanschklammern im Bereich der Seitenscheibe befindet.

D-Säulen-Verkleidung aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Abdrückhebel -80 - 200-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Dachabschlussleiste ausbauen.

- D-Säulen-Verkleidung -1- im Bereich der Halteklammern -2- mit dem Abdrückhebel -80 - 200- aus den Aufnahmen an der Karosserie lösen.

- D-Säulen-Verkleidung -1- aus der Kofferraum-Seitenverkleidung lösen.

- D-Säulen-Verkleidung aus den Halteklammern -3- ausclipsen.

- D-Säulen-Verkleidung -1- nach unten aus dem Formhimmel herausziehen -Pfeil- und entnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Karosserie verbliebene Halteklammern -2- mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die D-Säulen-Verkleidung einsetzen.
  • Darauf achten, dass sich die D-Säulen-Verkleidung nach dem Einbau im Keder der Heckklappendichtung befindet.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Radhausverkleidung aus- und einbauen

Hinweis

  • Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.
  • Der Aus- und Einbau ist identisch für Limousine und Variant.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

Fahrzeuge mit Seitenairbag

ACHTUNG!

  • Die Sicherheitsvorschriften für pyrotechnische Bauteile beachten.
  • Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

- Batterie abklemmen → Elektrische Anlage.

Fortsetzung für alle Fahrzeuge

- Sitzbank ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Klemmscheibe -3- ausbauen.

- Einstiegsleiste im Übergangsbereich zur Radhausverkleidung aus der Karosserie und den Halteklemmen -4- der Radhausverkleidung lösen.

- Rücksitzlehne nach vorn klappen.

- Radhausverkleidung -1- mit dem Keil -T10383- im Bereich der Halteklammern -2- aus den Aufnahmen der Karosserie lösen.

Fahrzeuge mit Seitenairbag

- Elektrische Leitung für Seitenairbag an der Radhausverkleidung -1- trennen.

- Radhausverkleidung -1- im Bereich des Seitenairbags Mitte nach außen und hinten drücken, um die Führungsnase aus der Karosserie seitlich zu lösen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Fahrzeuge mit Seitenairbag

- Zündung einschalten.

ACHTUNG!

Es ist darauf zu achten, dass sich keine Personen im Fahrzeug aufhalten.

- Fahrzeugbatterie anklemmen → Elektrische Anlage.

Hinweis

Signalisiert die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler, muss der Ereignisspeicher abgefragt, gelöscht und anschließend erneut abgefragt werden → Fahrzeugdiagnosetester.

Fußstütze aus- und einbauen

Fußstütze aus- und einbauen, Linkslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- A-Säulen-Verkleidung unten Fahrerseite ausbauen.

- Verrastungen -1- entriegeln, Fußstütze -2- mit dem Demontagekeil -3409- ausclipsen -Pfeile- und abnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

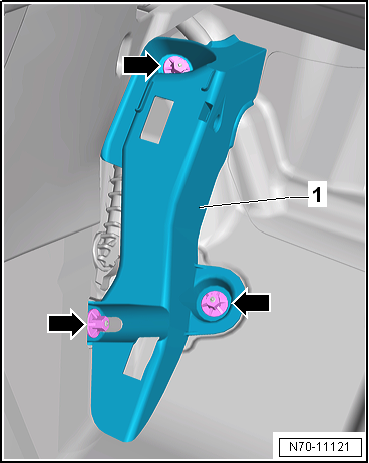

- Bodenbelag im Bereich der Verschraubungen zur Seite drücken und Muttern -Pfeile- herausdrehen.

- Halter -1- von den Gewindebolzen abheben und unter dem Bodenbelag herausziehen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Fußstütze und Bodenbelag, Linkslenker"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Fußstütze aus- und einbauen, Rechtslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Schraube -1- herausschrauben.

- Fußstütze -2- in -Pfeilrichtung- nach oben schieben und herausnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Bodenbelag im Bereich der Verschraubungen zur Seite drücken und Muttern -Pfeile- herausdrehen.

- Halter -1- von den Gewindebolzen abheben und abnehmen.

Einbauen

Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Fußstütze und Bodenbelag, Rechtslenker"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Bodenbelag aus- und einbauen

Ausbauen

- Vordersitze ausbauen.

- Rücksitzbank ausbauen.

- Einstiegsleisten ausbauen.

- A-Säulen-Verkleidungen unten ausbauen.

- Gurtendbeschläge vorn ausbauen.

- Mittelkonsole ausbauen.

- Fußablage ausbauen.

- Falls vorhanden, Luftführungskanal hinten ausbauen → Heizung, Klimaanlage.

- Fußmatten -1, 2- ausbauen.

- Bodenbelag -3- hinten anheben und nach hinten ziehen.

Vorsicht!

Darauf achten, dass der Bodenbelag an den Ausschnitten nicht einreißt.

- Bodenbelag zusammenfalten und durch die vordere Tür herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Hutablage aus- und einbauen

Hutablage aus- und einbauen, ohne Sonnenschutzrollo für Heckscheibe

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Abdrückhebel -80 - 200-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Rücksitzlehnen umklappen.

- C-Säule Verkleidungen ausbauen.

- Radhausverkleidung ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Clips -2- ausbauen.

- Hutablage -1- erst nach oben -Pfeil A- ausclipsen und dann in Fahrtrichtung -Pfeile B- aus den Aufnahmen ziehen.

- Rechts und links den Sicherheitsgurt aus der Hutablage -1- herausfädeln.

- Hutablage -1- aus dem Fahrzeug entnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Auflage Hutablage einsetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hutablage aus- und einbauen, mit Sonnenschutzrollo für Heckscheibe

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Abdrückhebel -80 - 200-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

Hinweis

Der Ausbau vom Sonnenschutzrollo erfolgt in eingefahrenem Zustand.

- Rücksitzlehnen umklappen.

- C-Säulen-Verkleidung ausbauen.

- Radhausverkleidung ausbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Clips -2- ausbauen.

- Hutablage vorn -1- erst nach oben -Pfeile A- ausclipsen und dann in Fahrtrichtung -Pfeile B- aus den hinteren Aufnahmen ziehen.

- Rechts und links den Sicherheitsgurt aus der Hutablage vorn -1- herausfädeln.

- Hutablage vorn -1- aus dem Fahrzeug entnehmen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Schrauben -2- herausdrehen.

- Hutablage hinten -1- erst nach oben anheben und dann in Fahrtrichtung aus den hinteren Aufnahmen ziehen.

- Elektrische Steckverbindung vom Steuergerät für Heckrollo -J262- trennen.

- Hutablage hinten -1- aus dem Fahrzeug entnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Auflage Hutablage einsetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

  • "Montageübersicht - Hutablage, mit Sonnenschutzrollo für Heckscheibe"

Sonnenschutzrollo für Heckscheibe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Hutablage mit Sonnenschutzrollo für Heckscheibe ausbauen.

- Muttern -3- abschrauben.

- Das Sonnenrollo -2- von der Hutablage -1- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

  • "Montageübersicht - Sonnenschutzrollo für Heckscheibe"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Motor für Sonnenschutzrollo V91 aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Hutablage mit Sonnenschutzrollo für Heckscheibe ausbauen.

- Sonnenschutzrollo für Heckscheibe ausbauen.

- Steckverbindung -2- sowie Kabelbinder am Motor -1- lösen.

- Schrauben des Motors -4- herausdrehen.

- Motor -1- vom Sonnenrollo -3- in Pfeilrichtung abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Leitungsstrang am Motor des Sonnenschutzrollos mit Kabelbinder fixieren.

Anzugsdrehmomente

  • "Montageübersicht - Sonnenschutzrollo für Heckscheibe"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Steuergerät für Sonnenschutzrollo J262 aus- und einbauen

Ausbauen

- Hutablage mit Sonnenschutzrollo für Heckscheibe ausbauen.

- Stecker -2- von dem Steuergerät -1- trennen.

- Haltenase -4- drücken und gleichzeitig das Steuergerät -1- aus dem Halter -3- in Pfeilrichtung herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Sonnenschutzrollo für Heckscheibe"

Volkswagen Passat. Karosserie-Montagearbeiten Innen

    Zentralrohr Schalttafel
    Montageübersicht - Zentralrohr Schalttafel Hinweis Werden elektrische Leitungen gelöst oder aus- und eingebaut, ist es hilfreich, Skizzen oder Fotos anzufertigen. Damit wird der ursprüngliche ...

    Kofferraumverkleidungen
    Einbauorteübersicht - Kofferraumverkleidungen Einbauorteübersicht - Kofferraumverkleidungen, Limousine Verkleidung unten für Heckklappe Montageübersicht aus- und einbauen Kofferra ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Ratgeber Räder, Reifen - Allgemeine Informationen: Reifenmontage
    Reifen abdrücken - Ventileinsatz herausdrehen. Hinweis Falls vorhanden, aufgeklebte Radblenden vorsichtig behandeln. Oberfläche zerkratzt leicht. Bei beschädigter Radblende Felge ersetzen. - Abdrückschaufel -1- gegenüber Reifenventil -Pfeil- und max. 2 cm vom Felgenhorn entfernt ...

    © 2021 www.passatde.com - 0.014
