VW Passat Reparaturanleitung: Dachverkleidungen

Montageübersicht - Formhimmel

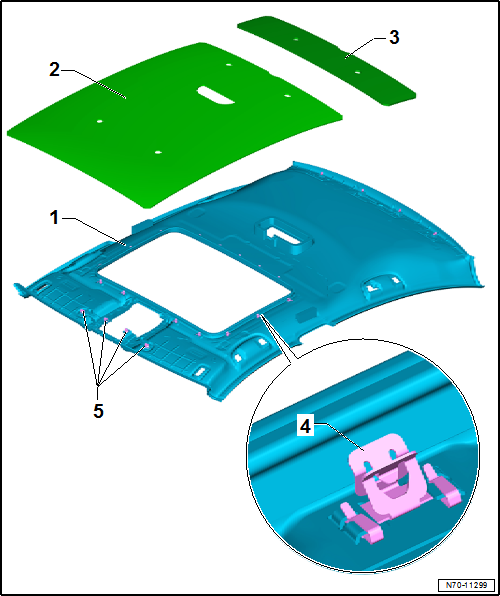

Montageübersicht - Formhimmel, Limousine

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Formhimmel
    • Zuordnung → Elektronischer Teilekatalog
    • bei bestimmten Ausstattungsvarianten ist es erforderliche, Ausschnitte in einen neuen Formhimmel einzubringen
    • aus- und einbauen

Vorsicht!

  • Der Formhimmel ist sehr knickempfindlich.
  • Ein geknickter Formhimmel muss ersetzt werden.
  1. Dachversteifung
    • nicht bei Schiebedach
    • an Karosserie anbauen
  2. Dachversteifung
    • nur bei Schiebedach
    • an Karosserie anbauen
  3. Halteklammer
    • nur bei Schiebedach
    • 15 Stück
    • in den Formhimmel einsetzen
    • im Einfassrahmen verbliebene Halteklammern ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  4. Halteklammer
    • 4 Stück
    • beschädigte oder verformte Halteklammern ersetzen

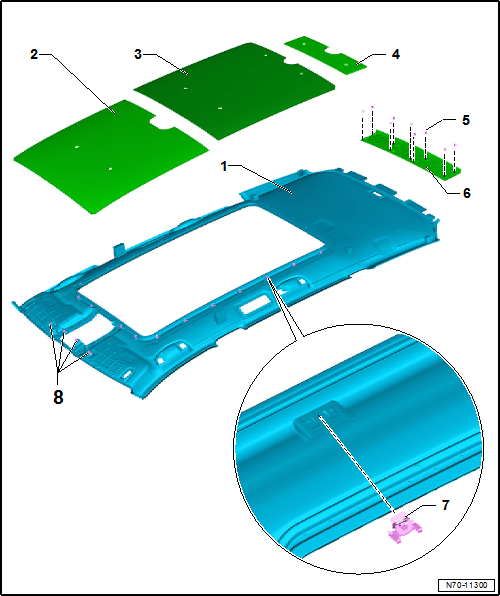

Montageübersicht - Formhimmel, Variant

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Formhimmel
    • Zuordnung → Elektronischer Teilekatalog
    • bei bestimmten Ausstattungsvarianten ist es erforderliche, Ausschnitte in einen neuen Formhimmel einzubringen
    • aus- und einbauen

Vorsicht!

  • Der Formhimmel ist sehr knickempfindlich.
  • Ein geknickter Formhimmel muss ersetzt werden.
  1. Dachversteifung
    • nicht bei Schiebedach
    • an Karosserie anbauen
  2. Dachversteifung
    • nicht bei Schiebedach
    • an Karosserie anbauen
  3. Dachversteifung
    • nur bei Schiebedach
    • an Karosserie anbauen
  4. Halteklammer
    • 9 Stück
    • in den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit -T40280- ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  5. Dachabschlussleiste
    • aus- und einbauen
  6. Halteklammer
    • nur bei Schiebedach
    • 23 Stück
    • in den Formhimmel einsetzen
    • im Einfassrahmen verbliebene Halteklammern ausbauen
    • beschädigte oder verformte Halteklammern ersetzen
  7. Halteklammer
    • 4 Stück
    • beschädigte oder verformte Halteklammern ersetzen

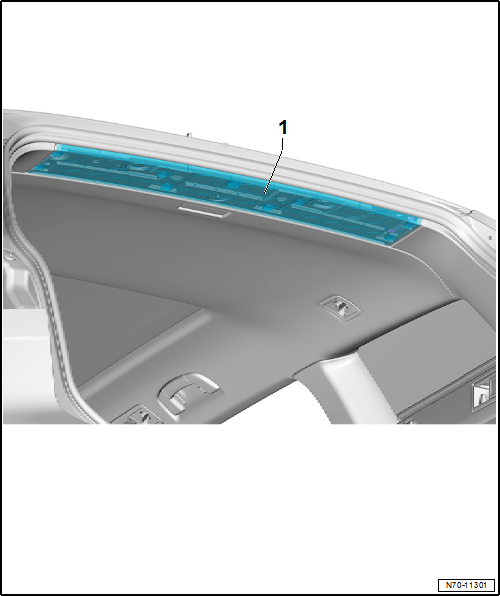

Dachabschlussleiste aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

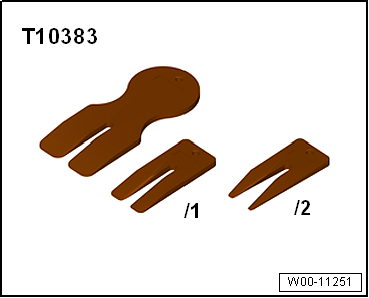

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Dachabschlussleiste -1- mit dem Keil -T10383- im Bereich der Halteklammern aus den Aufnahmen der Karosserie lösen.

- Dachabschlussleiste -1- nach unten abnehmen.

Einbauen

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • In den Aufnahmepunkten der Karosserie verbliebene Halteklammern mit dem Demontagewerkzeug -T40280- ausbauen und zum Einbau in die Dachabschlussleiste einsetzen.
  • Darauf achten, dass sich die Dachabschlussleiste nach dem Einbau im Keder der Heckklappendichtung befindet.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Formhimmel aus- und einbauen

Formhimmel aus- und einbauen, Limousine

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

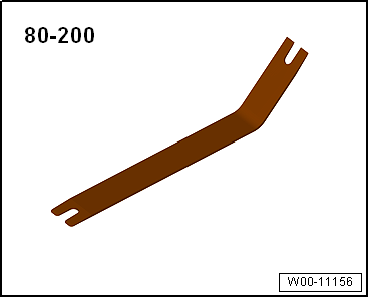

  • Abdrückhebel -80 - 200-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

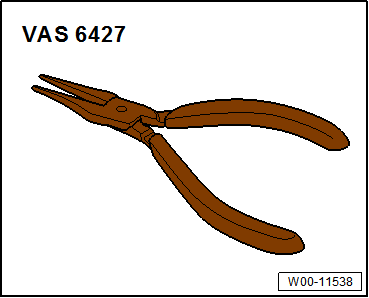

  • Entriegelungszange -VAS 6427-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

Fahrzeuge mit Schiebedach

- Schiebedach ganz öffnen.

- Sonnenschutzrollo etwa zu 2/3 öffnen.

- Abdrückhebel -80 - 200- reinigen, um ein Verschmutzen des Formhimmels zu vermeiden.

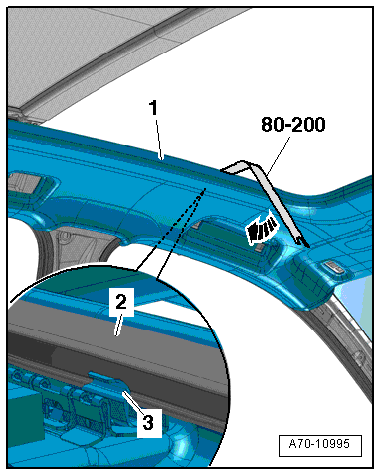

- Mit dem Abdrückhebel -80 - 200- zwischen Abdeckrahmen am Schiebedach -2- und Formhimmel -1- entlang gleiten, bis eine der Halteklammern -3- ertastet wird.

- Abdeckrahmen am Schiebedach -2- umlaufend im Bereich der Halteklammern -3- mit dem Abdrückhebel -80 - 200- abclipsen -Pfeil-.

Fortsetzung für alle Fahrzeuge

- A-Säulen-Verkleidungen oben ausbauen.

- B-Säulen-Verkleidungen oben lösen und im unteren Bereich verbleiben lassen, ohne Demontage des Gurtendbeschlages.

- C-Säulen-Verkleidungen ausbauen.

- Falls erforderlich, Abdeckungen für Innenspeigel ausbauen.

- Sonnenblenden ausbauen.

- Mittellager für Sonnenblende ausbauen.

- Ablage Dachhimmel ausbauen.

- Dachhaltegriffe aus den Aufnahmen im Halter für Dachhaltegriffe nur lösen und nicht komplett ausbauen.

- Steckverbindung für den Leitungsstrang Formhimmel hinter der Ablage Dachhimmel trennen.

- Fahrersitzlehne nach hinten umlegen.

- Beifahrersitz ausbauen.

Vorsicht!

  • Der Formhimmel ist sehr knickempfindlich.
  • Ein geknickter Formhimmel muss ersetzt werden.

Hinweis

Bei den folgenden Handlungen ist darauf zu achten, dass die Entriegelungszange -VAS 6427- mittig in den Halteklammern positioniert wird.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

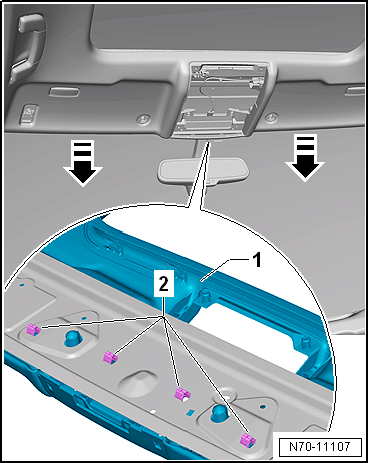

- Halteklammern -2- im Halterahmen Formhimmel -1- mit der Entriegelungszange -VAS 6427- aus den Aufnahmen der Karosserie lösen.

- Formhimmel -1- dabei auf Spannung halten -Pfeile-, um zu verhindern, dass schon gelöste Halteklammern -2- wieder verrasten.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Formhimmel -1- vorsichtig mit einem zweiten Mechaniker in Position halten.

- Im hinteren Abschlussbereich des Formhimmels -1- die Halteklammern -2- mittels Keile -T10383- lösen.

- Formhimmel durch die Öffnung der Tür hinten rechts entnehmen.

Einbauen

Ausschnitte in neuen Formhimmel einbringen

Bei Fahrzeugen mit beleuchteten Make-up-Spiegeln und/oder Sensor für Regen- und Lichterkennung -G397- müssen die entsprechenden Ausschnitte in einen neuen Formhimmel eingebracht werden.

- Die erforderlichen Ausschnitte mit einem Teppichbodenmesser anhand der vorhandenen Markierungen am neuen Formhimmel einbringen.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • Die Halteklammern für den Abdeckrahmen Schiebedach (15 Stück) vor der Montage immer ersetzen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Formhimmel aus- und einbauen, Variant

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Keile -T10383-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Abdrückhebel -80 - 200-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Entriegelungszange -VAS 6427-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

Fahrzeuge mit Schiebedach

- Schiebedach ganz öffnen.

- Sonnenschutzrollo etwa zu 2/3 öffnen.

- Abdrückhebel -80 - 200- reinigen, um ein Verschmutzen des Formhimmels zu vermeiden.

- Mit dem Abdrückhebel -80 - 200- zwischen Abdeckrahmen am Schiebedach -2- und Formhimmel -1- entlang gleiten, bis eine der Halteklammern -3- ertastet wird.

- Abdeckrahmen am Schiebedach -2- umlaufend im Bereich der Halteklammern -3- mit dem Abdrückhebel -80 - 200- abclipsen -Pfeil-.

Fortsetzung für alle Fahrzeuge

- A-Säulen-Verkleidungen oben ausbauen.

- B-Säulen-Verkleidungen oben lösen und im unteren Bereich verbleiben lassen, ohne Demontage des Gurtendbeschlages.

- C-Säulen-Verkleidungen ausbauen.

- D-Säulen-Verkleidungen ausbauen.

- Falls erforderlich, Abdeckungen für Innenspeigel ausbauen.

- Sonnenblenden ausbauen.

- Mittellager für Sonnenblende ausbauen.

- Ablage Dachhimmel ausbauen.

- Falls verbaut, Schrauben der Einhängeösen Netztrennwand herausdrehen, Einhängeösen nicht ausbauen.

- Dachhaltegriffe ausbauen.

- Rücksitzlehnen nach vorn klappen.

- Sitzlehne vorn in 45º - Stellung fahren.

- Steckverbindung für den Leitungsstrang Formhimmel hinter der Ablage des Dachhimmels trennen.

Vorsicht!

  • Der Formhimmel ist sehr knickempfindlich.
  • Ein geknickter Formhimmel muss ersetzt werden.

Hinweis

Bei den folgenden Handlungen ist darauf zu achten, dass die Entriegelungszange -VAS 6427- mittig in den Halteklammern positioniert wird.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Halteklammern -2- im Halterahmen Formhimmel -1- mit der Entriegelungszange -VAS 6427- aus den Aufnahmen der Karosserie lösen.

- Formhimmel -1- dabei auf Spannung halten -Pfeile-, um zu verhindern, dass schon gelöste Halteklammern -2- wieder verrasten.

- Formhimmel -1- vorsichtig mit einem zweiten Mechaniker in Position halten.

- Formhimmel -1- vorsichtig mit einem zweiten Mechaniker durch den Heckklappenausschnitt herausführen, Formhimmel dabei entsprechen drehen und führen.

Einbauen

Ausschnitte in neuen Formhimmel einbringen

Bei Fahrzeugen mit beleuchteten Make-up-Spiegeln und/oder Sensor für Regen- und Lichterkennung -G397- müssen die entsprechenden Ausschnitte in einen neuen Formhimmel eingebracht werden.

- Die erforderlichen Ausschnitte mit einem Teppichbodenmesser anhand der vorhandenen Markierungen am neuen Formhimmel einbringen.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
  • Die Halteklammern für den Abdeckrahmen Schiebedach (23 Stück) vor der Montage immer ersetzen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Dachversteifung an der Karosserie anbauen

Dachversteifung an der Karosserie anbauen, Limousine ohne Schiebedach

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

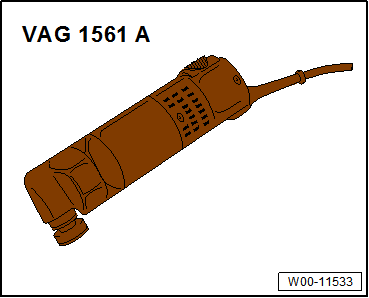

  • Elektromesser -V.A.G 1561A-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

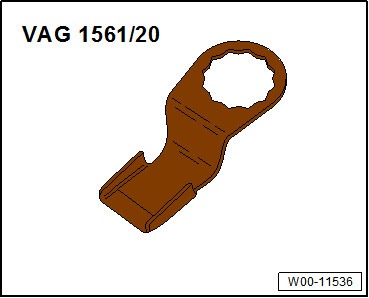

  • Schabmesser -V.A.G 1561/20-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

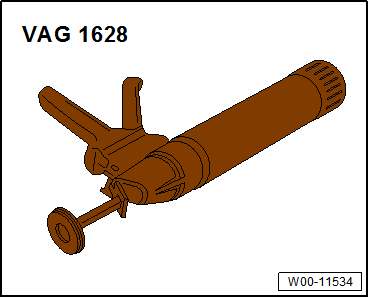

  • Handkartuschenpistole -V.A.G 1628-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

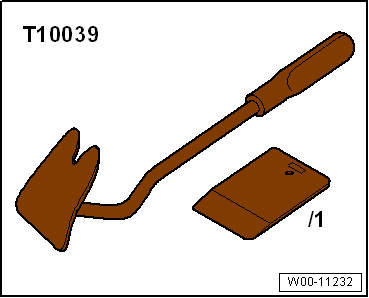

  • Lösehebel -T10039 -

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Formhimmel ausbauen.

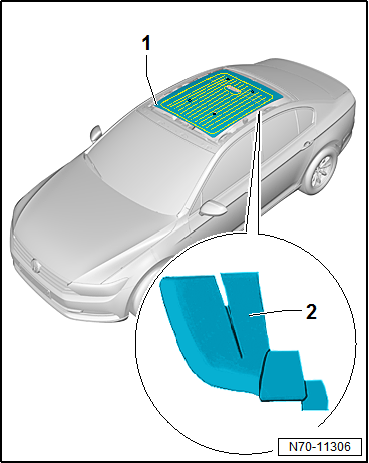

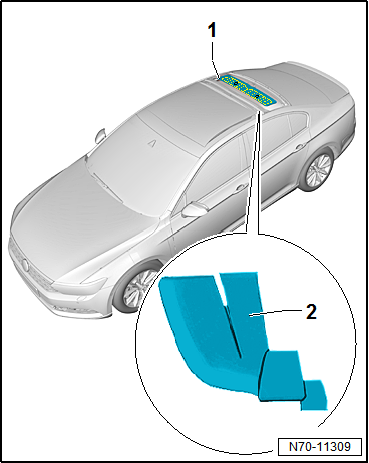

- Dachversteifung -1- mit einem Teppichbodenmesser in ca. 6 cm breite Streifen -2- schneiden -gestrichelte Linien-.

- Streifen -2- vom Dach abziehen.

- Klebstoffreste mit Elektromesser -V.A.G 1561A- und Schabmesser -V.A.G 1561/20- zurückschneiden.

Hinweis

Wenn der Lackaufbau beim Ausbau der Dachversteifung beschädigt wurde, ist der Lackschaden nach den Vorgaben vom → Reparaturleitfaden Lack zu beheben.

Einbauen

Hinweis

Beim Einbau der Dachversteifung sind die Verarbeitungshinweise des Klebstoffs zu beachten.

- Mit der Handkartuschenpistole -V.A.G 1628- den 1K-Montagekleber ( → Elektronischer Teilekatalog) in Kleberaupen nach folgenden Abmaßen auf die Dachversteifung auftragen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

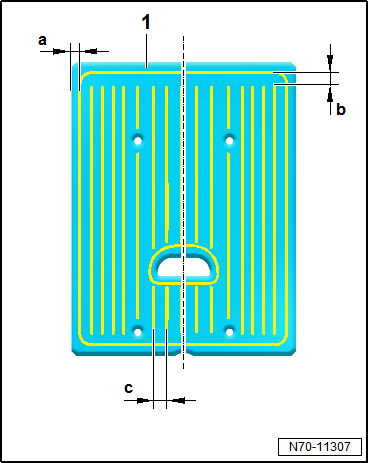

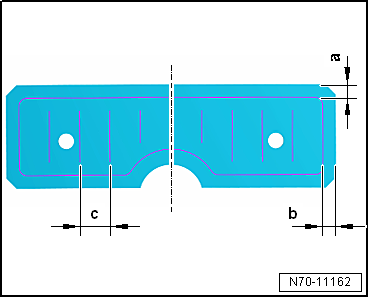

- Dachversteifung in der Breite ausmessen und von beiden Seiten die Mitte markieren.

- Raupendurchmesser ca. 6 mm

  • Maß -a- = 35 mm
  • Maß -b- = 35 mm
  • Maß -c- = 58 mm

Volkswagen Passat. Karosserie-Montagearbeiten Innen

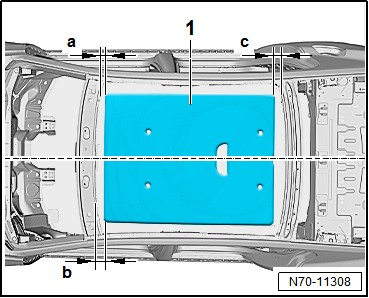

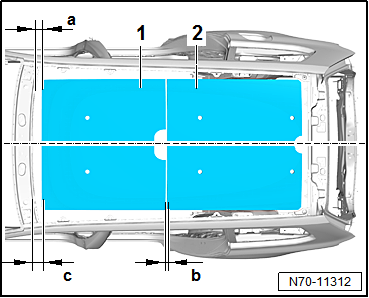

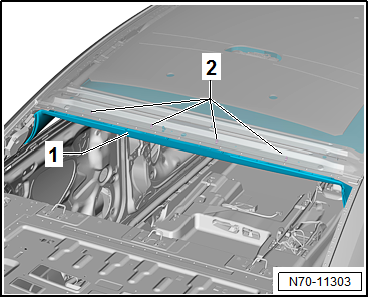

- Dachversteifung -1- in das Fahrzeug führen.

- Dachversteifung -1- nach Maß -a- mittig am Dach positionieren und vollflächig andrücken.

Maß -a-: 43 mm von der hinteren Blechkante am Dachquerträger vorn

Bei korrektem Verbau der Dachversteifung -1- ergeben sich die Maße -b- und -c- automatisch.

Maß -b-: 66 +- 3 mm von der hinteren Sicke im Dachquerträger vorn

Maß -c-: 43 mm von der vorderen Blechkante am Dachquerträger hinten

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Dachversteifung an der Karosserie anbauen, Limousine mit Schiebedach

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Elektromesser -V.A.G 1561A-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Schabmesser -V.A.G 1561/20-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Handkartuschenpistole -V.A.G 1628-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Lösehebel -T10039 -

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Formhimmel ausbauen.

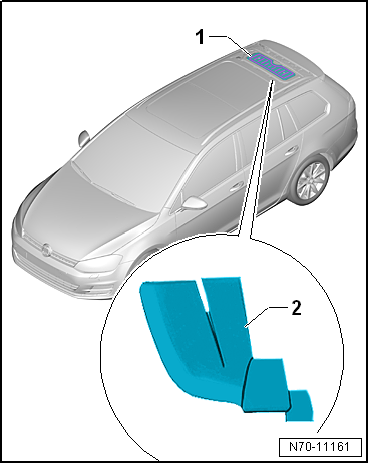

- Dachversteifung -1- mit einem Teppichbodenmesser in ca. 6 cm breite Streifen -2- schneiden -gestrichelte Linien-.

- Streifen -2- vom Dach abziehen.

- Klebstoffreste mit Elektromesser -V.A.G 1561A- und Schabmesser -V.A.G 1561/20- zurückschneiden.

Hinweis

Wenn der Lackaufbau beim Ausbau der Dachversteifung beschädigt wurde, ist der Lackschaden nach den Vorgaben vom → Reparaturleitfaden Lack zu beheben.

Einbauen

Hinweis

Beim Einbau der Dachversteifung sind die Verarbeitungshinweise des Klebstoffs zu beachten.

- Mit der Handkartuschenpistole -V.A.G 1628- den 1K-Montagekleber ( → Elektronischer Teilekatalog) in Kleberaupen nach folgenden Abmaßen auf die Dachversteifung auftragen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

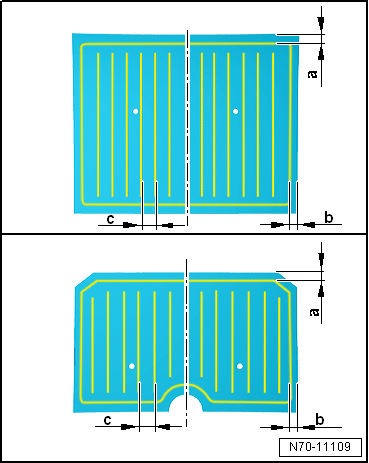

- Dachversteifungen in der Breite ausmessen und von beiden Seiten die Mitte markieren.

- Raupendurchmesser ca. 6 mm

  • Maß -a- = 35 mm
  • Maß -b- = 35 mm
  • Maß -c- = 58 mm

Volkswagen Passat. Karosserie-Montagearbeiten Innen

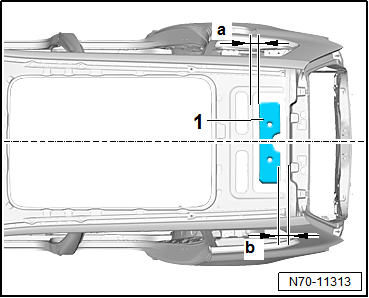

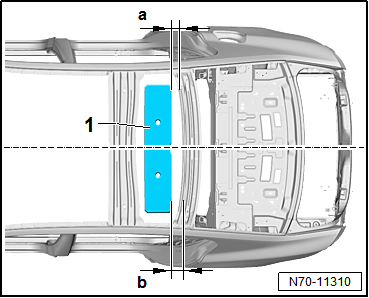

- Dachversteifung -1- in das Fahrzeug führen.

- Dachversteifung -1- nach Maß -a- mittig am Dach positionieren und vollflächig andrücken.

Maß -a-: 43 mm von der vorderen Blechkante am Dachquerträger hinten

Bei korrektem Verbau der Dachversteifung -1- ergibt sich das Maß -b- automatisch.

Maß -b-: 66 +- 3 mm von der vorderen Sicke im Dachquerträger hinten

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Dachversteifung an der Karosserie anbauen, Variant ohne Schiebedach

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Elektromesser -V.A.G 1561A-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Schabmesser -V.A.G 1561/20-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Handkartuschenpistole -V.A.G 1628-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Lösehebel -T10039 -

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Formhimmel ausbauen.

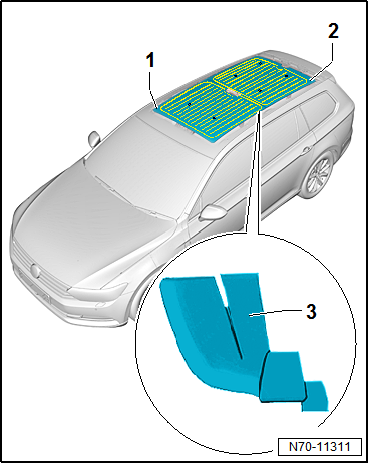

- Dachversteifungen -1- und -2- mit einem Teppichbodenmesser in ca. 6 cm breite Streifen -3- schneiden -gestrichelte Linien-.

- Streifen -3- vom Dach abziehen.

- Klebstoffreste mit Elektromesser -V.A.G 1561A- und Schabmesser -V.A.G 1561/20- zurückschneiden.

Hinweis

Wenn der Lackaufbau beim Ausbau der Dachversteifungen beschädigt wurde, ist der Lackschaden nach den Vorgaben vom → Reparaturleitfaden Lack zu beheben.

Einbauen

Hinweis

Beim Einbau der Dachversteifungen sind die Verarbeitungshinweise des Klebstoffs zu beachten.

- Mit der Handkartuschenpistole -V.A.G 1628- den 1K-Montagekleber ( → Elektronischer Teilekatalog) in Kleberaupen nach folgenden Abmaßen auf die Dachversteifungen auftragen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Raupendurchmesser ca. 6 mm

  • Maß -a- = 35 mm
  • Maß -b- = 35 mm
  • Maß -c- = 58 mm

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Dachversteifungen -1- und -2- in der Breite ausmessen und von beiden Seiten die Mitte markieren.

- Dachversteifung -1- in das Fahrzeug führen.

- Dachversteifung -1- nach -Maß a- mittig am Dach positionieren und vollflächig andrücken.

Maß -a-: 43 mm von der hinteren Blechkante am Dachquerträger vorn

Bei korrektem Verbau der Dachversteifung -1- ergibt sich das Maß -c- automatisch.

Maß -c-: 66 +- 3 mm von der hinteren Sicke im Dachquerträger vorn

- Dachversteifung -2- in das Fahrzeug führen.

- Dachversteifung -2- nach -Maß b- mittig am Dach positionieren und vollflächig andrücken.

Maß -b-: 10 +- 1 mm Abstand zwischen der Dachversteifung vorn -1- und der Dachversteifung hinten -2-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Dachversteifung an der Karosserie anbauen, Variant mit Schiebedach

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Elektromesser -V.A.G 1561A-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Schabmesser -V.A.G 1561/20-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Handkartuschenpistole -V.A.G 1628-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  • Lösehebel -T10039 -

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Ausbauen

- Formhimmel ausbauen.

- Dachversteifung -1- mit einem Teppichbodenmesser in ca. 6 cm breite Streifen -2- schneiden -gestrichelte Linien-.

- Streifen -2- vom Dach abziehen.

- Klebstoffreste mit Elektromesser -V.A.G 1561A- und Schabmesser -V.A.G 1561/20- zurückschneiden.

Hinweis

Wenn der Lackaufbau beim Ausbau der Dachversteifung beschädigt wurde, ist der Lackschaden nach den Vorgaben vom → Reparaturleitfaden Lack zu beheben.

Einbauen

Hinweis

Beim Einbau der Dachversteifung sind die Verarbeitungshinweise des Klebstoffs zu beachten.

- Mit der Handkartuschenpistole -V.A.G 1628- den 1K-Montagekleber ( → Elektronischer Teilekatalog) in Kleberaupen nach folgenden Abmaßen auf die Dachversteifungen auftragen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Dachversteifungen in der Breite ausmessen und von beiden Seiten die Mitte markieren.

- Raupendurchmesser ca. 6 mm

  • Maß -a- = 35 mm
  • Maß -b- = 35 mm
  • Maß -c- = 58 mm

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Dachversteifung -1- in das Fahrzeug führen.

- Dachversteifung -1- nach -Maß a- mittig am Dach positionieren und vollflächig andrücken.

Maß -a-: 40 mm von der vorderen Blechkante.

Bei korrektem Verbau der Dachversteifung -1- ergibt sich das Maß -b- automatisch.

Maß -b-: 42 +- 3 mm von der hinteren Blechkante.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

    Kofferraumverkleidungen
    Einbauorteübersicht - Kofferraumverkleidungen Einbauorteübersicht - Kofferraumverkleidungen, Limousine Verkleidung unten für Heckklappe Montageübersicht aus- und einbauen Kofferra ...

    Sitz-Gestell
    Übersicht Sitzvarianten Einbauorteübersicht - Sitzvarianten Vordersitz Fahrerseite der Aufbau ist ausstattungsabhängig Montageübersicht - Vordersitz Montageübersicht - Lehne vorn ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Scheibenwisch-und Waschanlage: Schlauchkupplungen der Waschwasserleitungen
    Folgende Schlauchkupplungsarten werden zum Anschluss der Schläuche an Pumpen und Spritzdüsen bzw. als Trennstellen verwendet: Front- und Heckscheibenwaschanlage - Zum Lösen des Anschlusses beide Kupplungsteile auseinanderziehen (keine Sicherung). - Zum Befestigen des Anschlusses beide Ku ...

    © 2021 www.passatde.com - 0.0145
