VW Passat Reparaturanleitung: Symbolerklärungen

Schleifen

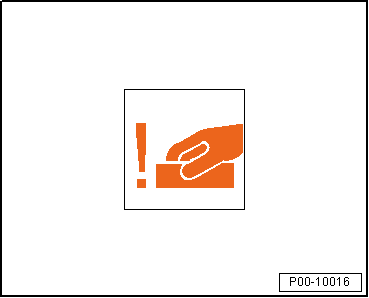

Durchschliffstellen vermeiden

- Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen, um ein "Durchschleifen" der KTL-Grundierung zu vermeiden.

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

Nahtabdichtung

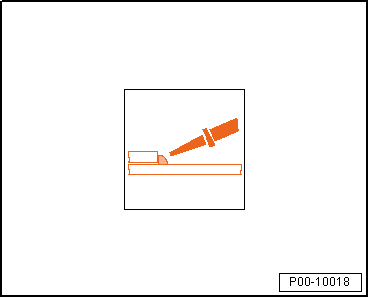

Abdichten

- Dichtmasse auftragen.

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

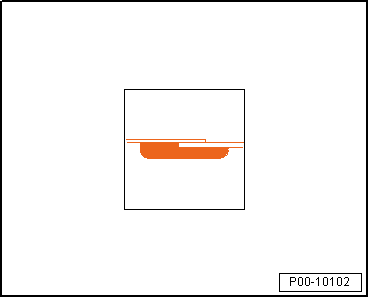

Feinnahtabdichtung

- Bei der Feinnahtabdichtung müssen ein Überstand der Dichtmasse von mindestens 3 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

Grobnahtabdichtung

- Bei der Grobnahtabdichtung müssen ein Überstand der Dichtmasse von insgesamt 20 mm und eine Höhe der Dichtmasse von 2 mm gewährleistet sein.

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

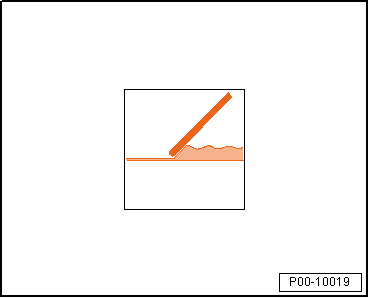

Glätten der Abdichtung

- Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.

Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

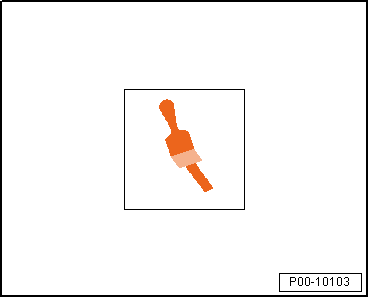

Verstreichen der Abdichtung

- Nach dem Auftragen der Dichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.

Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und dass eine ausreichend dicke PVC-Schicht das Blech überdeckt.

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

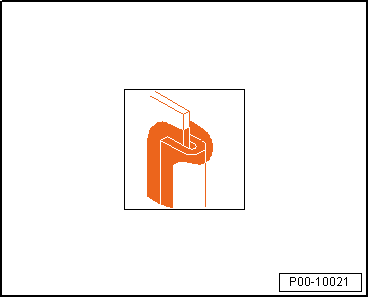

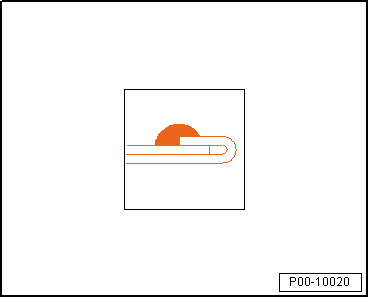

Abdichten Falzschlaufe

- Nach dem Auftragen der Dichtmasse an einer Falzschlaufe müssen diese gekennzeichneten Bereiche verschlossen werden.

Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken, damit die Falzschlaufe geschlossen bleibt.

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

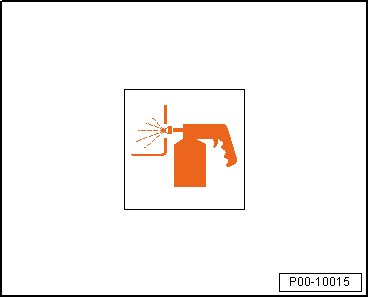

Hohlraumkonservierung

Hohlräume konservieren

- Nach der Karosserie-Instandsetzung müssen diese gekennzeichneten Bereiche konserviert werden.

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

Lackaufbau

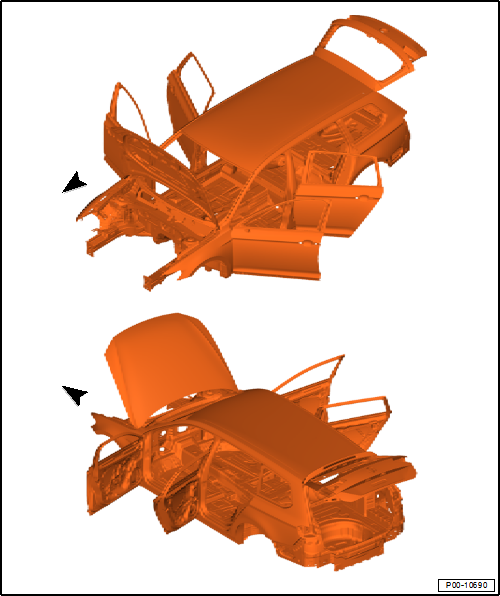

Lackaufbau der Werkslackierung, KTL-Grundierung

KTL-Grundierung

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

- Kathodische Tauchlackierung

Hinweis

Unter der KTL-Grundierung ist die Rohkarosserie phosphatiert.

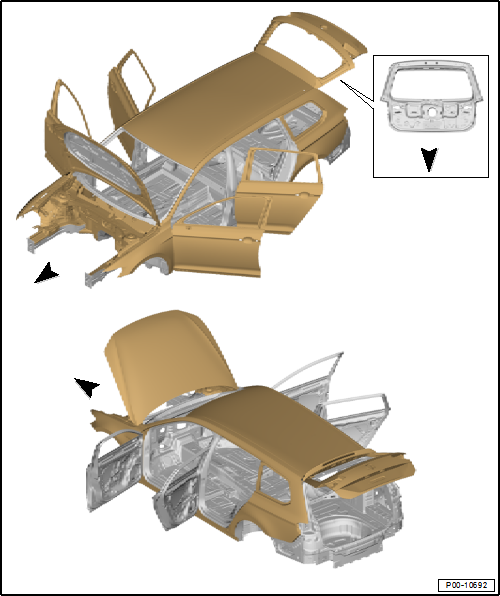

Lackaufbau der Werkslackierung, Füller

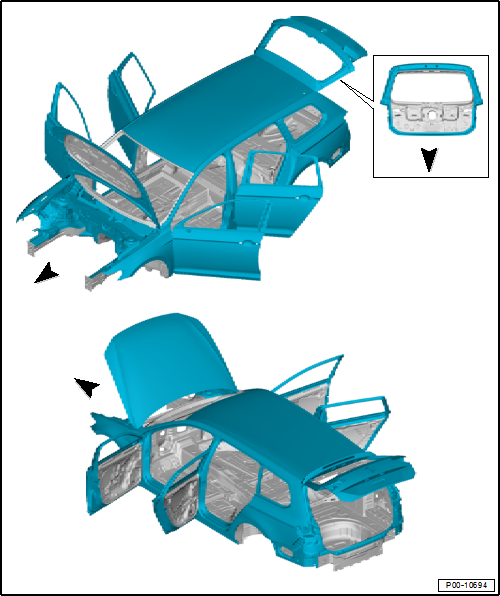

Ansicht Karosserie komplett

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

- Einbrennfüller

  • Es werden nur farblich dargestellte Bereiche der Karosserie gefüllert.

Lackaufbau der Werkslackierung, Basislack

Ansicht Karosserie komplett

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

- Basislack

  • Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

Lackaufbau der Werkslackierung, Klarlack

Ansicht Karosserie komplett

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

- Klarlack

  • Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.

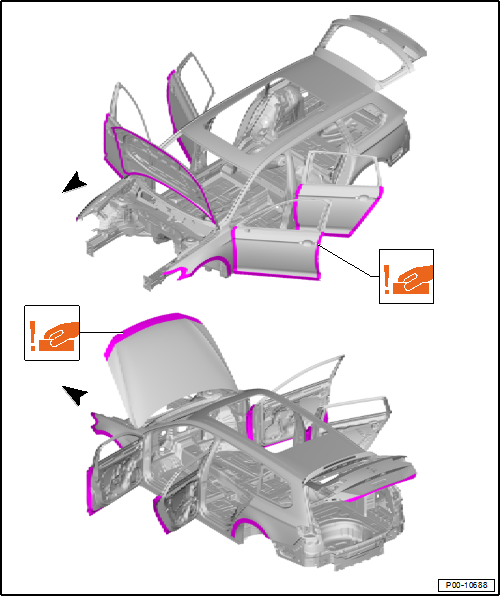

Steinschlag gefährdete Bereiche

Steinschlag gefährdete Bereiche an der Karosserie

Hinweis

  • Bei den markierten Bereichen handelt es sich um Steinschlag gefährdete Bereiche.
  • Beim Schleifen dieser Bereiche sind Schichtstärken des Lackaufbaus zu beachten und Durchschliffstellen zu vermeiden. Nur so kann der Korrosionsschutz langfristig gewährleistet werden.

- Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen, um ein "Durchschleifen" der KTL-Grundierung und der Phosphatierung (Zinkschicht) zu vermeiden.

Karosserie Gesamtübersicht

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

- markierte Bereiche

  • An allen Karosserieteilen beträgt das Abmaß der markierten Bereiche (außen und innen) ca. 30 mm.
    Fahrzeugspezifische Informationen Lack
    ...

    Abdeckstellen
    Abdeckstellen der Karosserie vorn Ansicht Radhaus links, Stirnwand/Wasserkasten A- Gewinde und Anlageflächen frei von Dichtmasse B- Gewinde und Anlageflächen frei von KTL-Grundierung, Füller ...
