VW Passat Reparaturanleitung: Hohlraumkonservierung

Hohlraumkonservierung, Karosserie-Gesamtansicht

Hinweis

Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

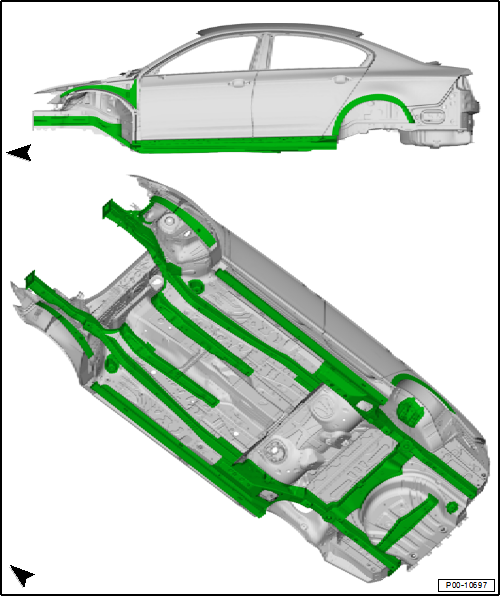

Ansicht Karosserie komplett "Limousine/Variant"

Die Darstellung zeigt die Karosserie der Limousine. Die Hohlraumkonservierung der Variant-Karosserien ist identisch.

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

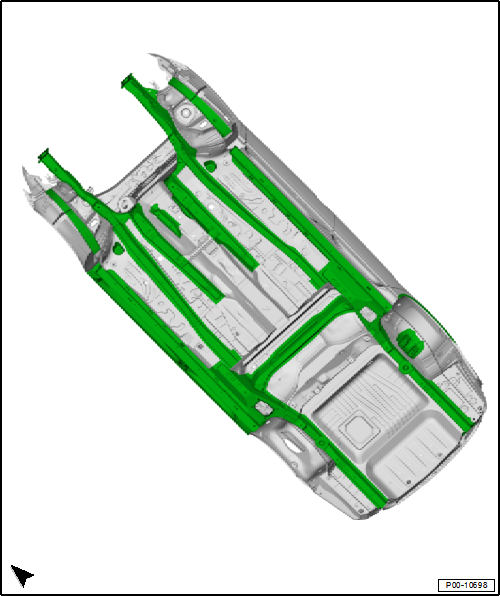

Ansicht Karosserie komplett, Fahrzeuge mit "Hybrid-Antrieb"

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

Hohlraumkonservierung, Karosserie vorn

Hinweis

Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

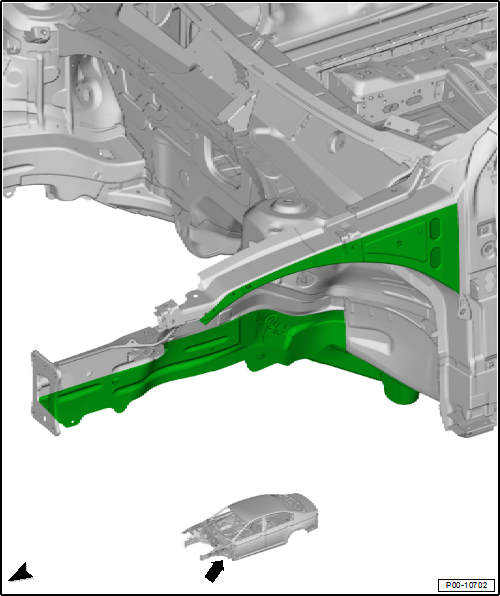

Ansicht Vorderwagen links

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

Hohlraumkonservierung, Karosserie Mitte

Hinweis

Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

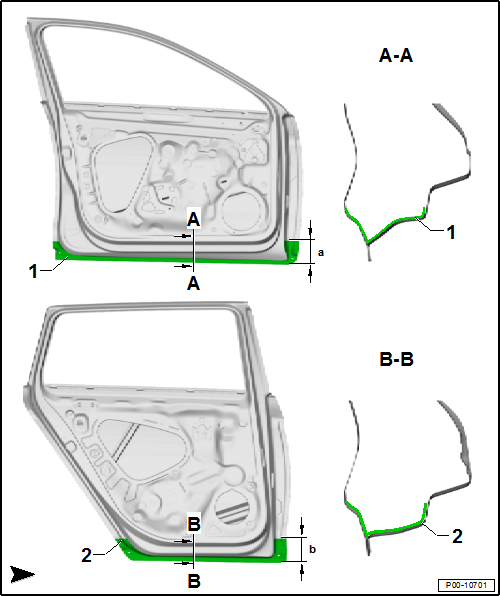

Ansicht Tür vorn und hinten

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

1- Hohlraumkonservierung Tür vorn

  • Höhe der Konservierung nach -Maß a-

Maß a = 30 mm

- Schnittdarstellung -A-A-

  • Schnittdarstellung Türaußenteil/Türinnenteil

2- Hohlraumkonservierung Tür hinten

  • Höhe der Konservierung nach -Maß b-

Maß b = 30 mm

- Schnittdarstellung -B-B-

  • Schnittdarstellung Türaußenteil/Türinnenteil

Hohlraumkonservierung, Karosserie hinten

Hinweis

Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

Ansicht Karosserie hinten

Volkswagen Passat. Fahrzeugspezifische Informationen Lack

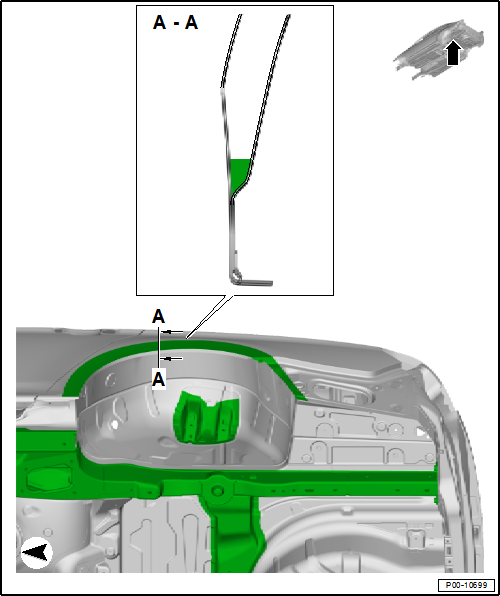

- Schnittdarstellung -A-A-

  • Schnittdarstellung Seitenteil außen/Radhaus hinten außen
    Unterbodenschutz
    Unterbodenschutz geschützte Bereiche, Karosserie Gesamtübersicht Hinweis In der Reparatur ist der Unterbodenschutz (Steinschlagschutz) in seiner Optik und in der Schichtstärke dem Originalzu ...
