VW Passat Reparaturanleitung: Achsantr., Ausglgetr., Diffsperre.

Dichtringe

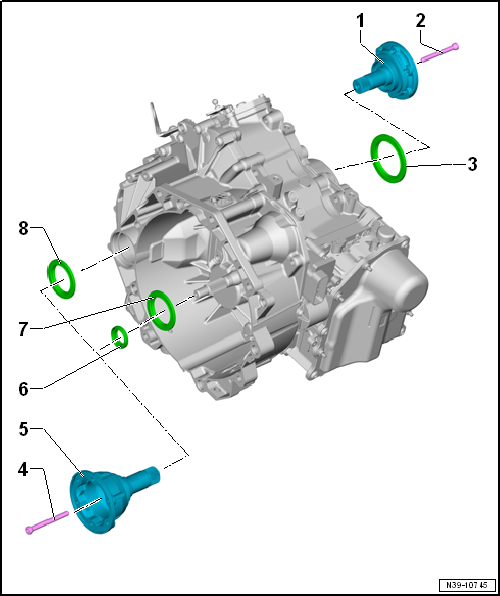

Einbauorteübersicht - Dichtringe

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

  1. Flanschwelle links
  2. Schraube
    • nach Demontage immer ersetzen
    • 30 Nm
  3. Dichtring links
    • für Flanschwelle links
    • ersetzen
  4. Schraube
    • nach Demontage immer ersetzen
    • 30 Nm
  5. Flanschwelle oder Steckwelle rechts
  6. Dichtring für innere Antriebswelle
    • ersetzen
  7. Dichtring für Antriebswelle
    • ersetzen
  8. Dichtring rechts
    • für Flanschwelle rechts
    • ersetzen

Dichtring links ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

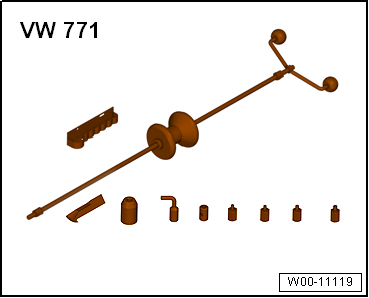

  • Mehrzweckwerkzeug -VW 771-

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

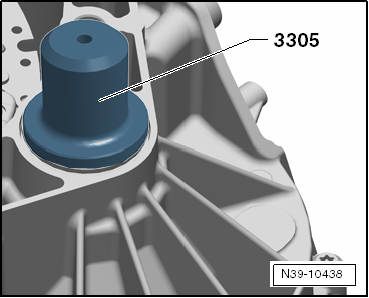

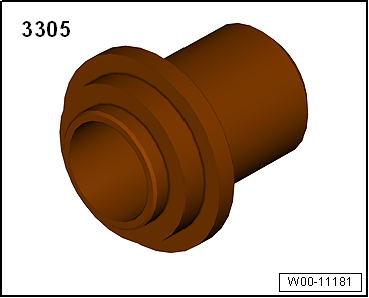

  • Druckstück -3305-

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

  • Steckeinsatz -T10107 A-
  • Dichtfett → Elektronischer Teilekatalog (ETKA)

Ausbauen

  • Getriebe eingebaut.

Hinweis

"Reparaturhinweise" beachten.

- Fahrzeug anheben, alle 4 Aufnahmen der Hebebühne in gleicher Höhe.

- Wählhebel in "P" stellen.

Hinweis

Fahrzeug nach dem Lösen der Zentralschraube nicht mehr auf den Boden stellen.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

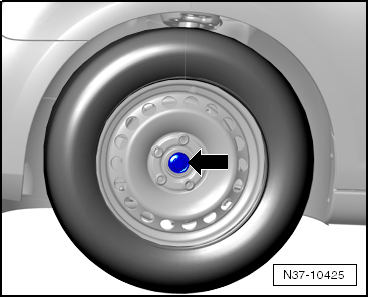

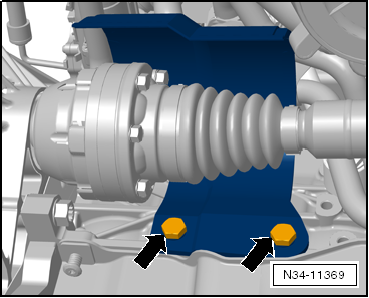

- Bremse treten und Schraube der linken Gelenkwelle -Pfeil- lösen (2. Monteur).

- Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen.

- Getriebeöl ablassen

- Unteren Teil der Radhausschale vorn links ausbauen → Karosserie-Montagearbeiten Außen.

- Linke Gelenkwelle ausbauen → Fahrwerk, Achsen, Lenkung.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

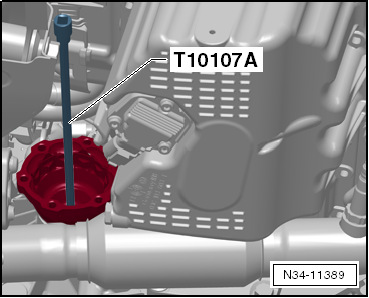

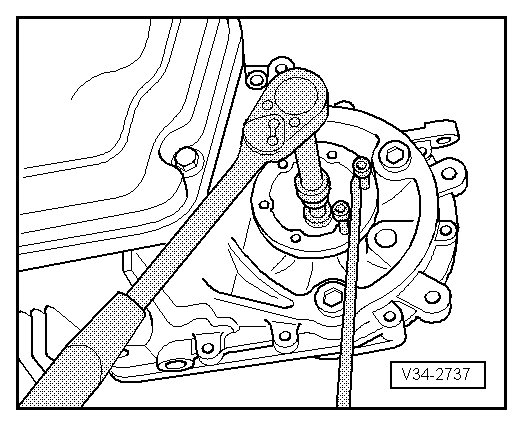

- Linke Flanschwelle des Getriebes mit Steckeinsatz -T10107 A- ausbauen.

Die Schraube hat 6 Millimeter Innensechskant. Die Schraube kann auch mit Steckeinsatz -V.A.G 1669- aus- und eingebaut werden.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

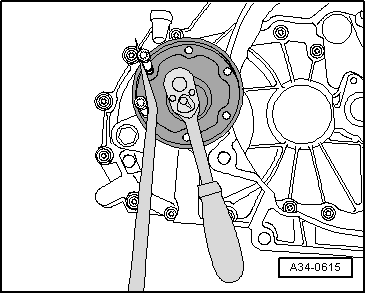

- Zum Aus- und Einbauen der Flanschwelle 2 Schrauben in den Flansch eindrehen und mit einem Montiereisen gegenhalten.

- Flanschwelle mit Druckfeder, Anlaufscheibe und Kegelring herausziehen.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

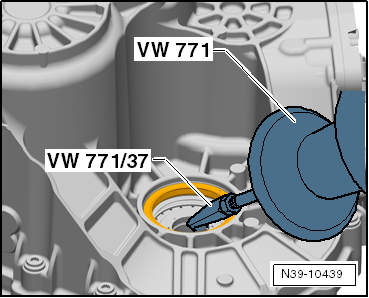

- Dichtring mit Mehrzweckwerkzeug -VW 771- und Ausziehhaken -VW 771/37- ausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Neuen Dichtring am Außenumfang mit Getriebeöl bestreichen.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

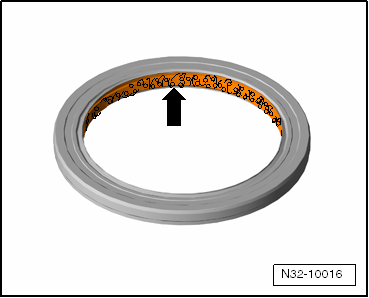

- Raum zwischen Dicht- und Staublippe -Pfeil- zur Hälfte mit Dichtfett füllen; Dichtfett → Elektronischer Teilekatalog (ETKA).

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

- Dichtring bis Anschlag eintreiben, dabei Dichtring nicht verkanten.

Hinweis

  • Kegelschraube für Flanschwelle ersetzen.
  • Flanschwelle gegen die Federkraft in das Getriebe drücken, damit die Schraube in das Gewindestück des Ausgleichsgetriebes fasst.

- Flanschwelle einsetzen und mit neuer Kegelschraube befestigen. Anzugsdrehmoment:

- Gelenkwelle einbauen → Fahrwerk, Achsen, Lenkung.

- Radhausschale vorn links einbauen → Karosserie-Montagearbeiten Außen.

- Geräuschdämpfung einbauen → Karosserie-Montagearbeiten Außen.

- Getriebeöl auffüllen.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

Dichtring rechts ersetzen

Dichtring rechts ersetzen, Getriebe mit Flanschwelle

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

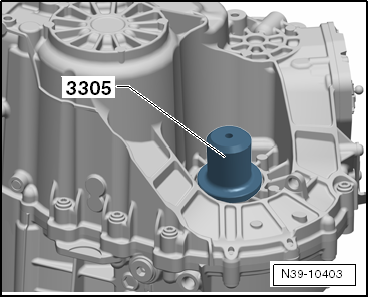

  • Druckstück -3305-

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

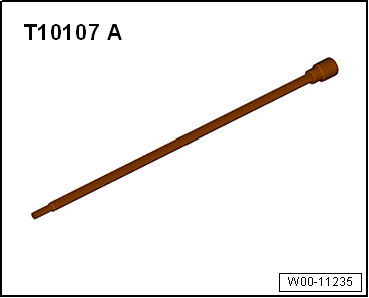

  • Steckeinsatz -T10107 A-

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

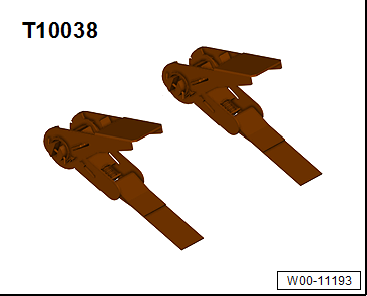

  • Spanngurt -T10038-
  • Dichtfett → Elektronischer Teilekatalog (ETKA)

Ausbauen

  • Getriebe eingebaut.

Hinweis

"Reparaturhinweise" beachten.

- Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen.

- Getriebeöl ablassen.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

- Falls vorhanden, Wärmeschutz über der rechten Gelenkwelle ausbauen.

- Lenkung bis Anschlag nach rechts einschlagen.

- Rechte Gelenkwelle vom Getriebe abschrauben → Fahrwerk, Achsen, Lenkung.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

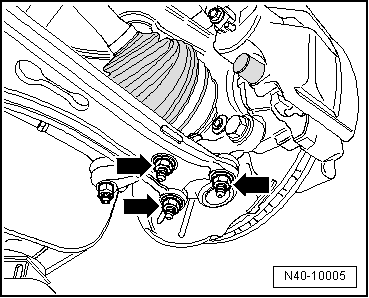

- Muttern -Pfeile- für Achsgelenk rechts herausdrehen.

- Wenn vorhanden, Mutter am Halter für Geber für Fahrzeugniveau vorn rechts -G289- herausdrehen.

- Achsgelenk rechts aus dem Querlenker aushängen.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

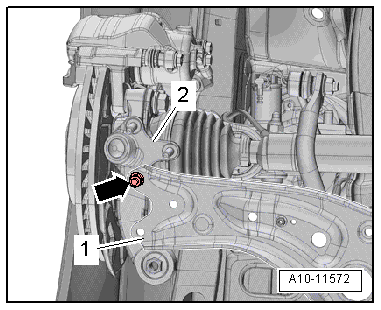

- Achsgelenk -2- rechts am Querlenker -1- mit einer Mutter -Pfeil- festschrauben, wie in der Abbildung gezeigt.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

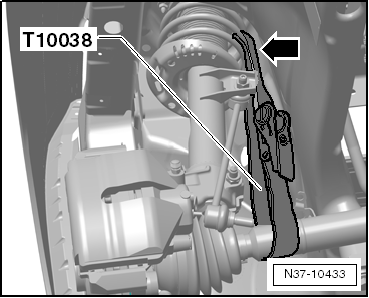

- Rechte Gelenkwelle mit Spanngurt -T10038- am Federbein fixieren.

Der Oberflächenschutz der Welle darf dabei nicht beschädigt werden.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

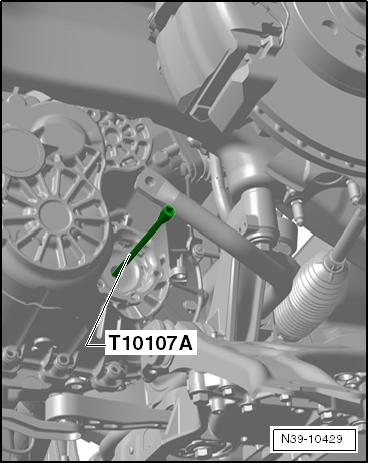

- Rechte Flanschwelle des Getriebes mit Steckeinsatz -T10107 A- ausbauen.

Die Schraube hat 6 Millimeter Innensechskant. Sie kann auch mit Steckeinsatz -V.A.G 1669- aus- und eingebaut werden.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

- Zum Aus- und Einbauen der Flanschwelle 2 Schrauben in den Flansch eindrehen und mit einem Montiereisen gegenhalten.

- Flanschwelle mit Druckfeder, Anlaufscheibe und Kegelring herausziehen.

- Dichtring mit Montagehebel aushebeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Neuen Dichtring am Außenumfang mit Getriebeöl bestreichen.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

- Raum zwischen Dicht- und Staublippe -Pfeil- zur Hälfte mit Dichtfett füllen; Dichtfett → Elektronischer Teilekatalog (ETKA).

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

- Dichtring bis Anschlag eintreiben, dabei Dichtring nicht verkanten.

Hinweis

  • Kegelschraube für Flanschwelle ersetzen.
  • Flanschwelle gegen die Federkraft in das Getriebe drücken, damit die Schraube in das Gewindestück des Ausgleichsgetriebes fasst.

- Flanschwelle einsetzen und mit neuer Kegelschraube befestigen. Anzugsdrehmoment:

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

- Achsgelenk einbauen → Fahrwerk, Achsen, Lenkung.

- Gelenkwelle einbauen → Fahrwerk, Achsen, Lenkung.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

- Falls vorhanden, Wärmeschutz über der rechten Gelenkwelle einbauen. Anzugsdrehmoment → Fahrwerk, Achsen, Lenkung.

- Geräuschdämpfung einbauen → Karosserie-Montagearbeiten Außen.

- Getriebeöl auffüllen.
