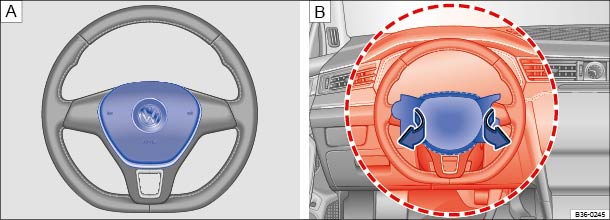

Abb. 87   Einbauort und  Entfaltungsbereich des Fahrer-Frontairbags.

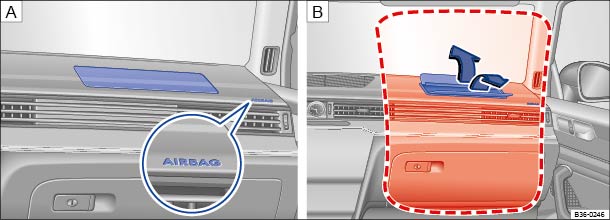

Abb. 88   Einbauort und  Entfaltungsbereich des Beifahrer-Frontairbags.

Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise →Einleitung zum Thema 

Das Frontairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen zusätzlichen Schutz für den Kopf- und Brustbereich des Fahrers und des Beifahrers bei Frontalkollisionen mit höherer Unfallschwere. Es muss immer der größtmögliche Abstand zum Frontairbag eingehalten werden  → Sitzposition einstellen  . Dadurch können sich die Frontairbags im Falle einer Auslösung vollständig entfalten und somit eine maximale Schutzwirkung bieten.

Der Frontairbag für den Fahrer befindet sich im Lenkrad  → Abb. 87  und der Frontairbag für den Beifahrer in der Instrumententafel  → Abb. 88 . Die Airbageinbauorte sind durch die Schriftzüge AIRBAG gekennzeichnet.

Die rot eingerahmten Bereiche  → Abb. 87  und  → Abb. 88  werden von den auslösenden Frontairbags erfasst (Entfaltungsbereich). Deshalb dürfen in diesen Bereichen niemals Gegenstände abgelegt oder befestigt werden  → . Die werkseitig montierten Anbauteile werden vom auslösenden Fahrer- und Beifahrer-Frontairbag nicht erfasst.

Beim Entfalten der Fahrer- und Beifahrer-Frontairbags werden die Airbagabdeckungen aus dem Lenkrad  → Abb. 87  bzw. der Instrumententafel  → Abb. 88  herausgeklappt.

Gefahr

Das Entfalten eines ausgelösten Airbags erfolgt in Sekundenbruchteilen und mit sehr hoher Geschwindigkeit.

• Immer die Entfaltungsbereiche der Frontairbags frei lassen.

• Niemals Gegenstände auf den Abdeckungen sowie im Entfaltungsbereich der Airbag-Module befestigen, wie z. B. Getränkehalter oder Telefonhalterungen.

• Zwischen den Fahrzeuginsassen auf den Vordersitzen und den Entfaltungsbereichen der Airbags dürfen sich keine weiteren Personen, Tiere oder Gegenstände befinden. Darauf achten, dass dies auch von Kindern und Mitfahrern eingehalten wird.

• Auf der Beifahrerseite keine Gegenstände an der Frontscheibe oberhalb des Frontairbags befestigen, wie z. B. mobile Navigationsgeräte.

• Polsterplatte des Lenkrads und geschäumte Oberfläche des Frontairbag-Moduls in der Instrumententafel auf der Beifahrerseite nicht bekleben, überziehen oder anderweitig bearbeiten.

Warnung

Die Frontairbags entfalten sich vor dem Lenkrad  → Abb. 87  und der Instrumententafel  → Abb. 88 .

• Lenkrad während der Fahrt immer mit beiden Händen seitlich am äußeren Rand festhalten: 9-Uhr- und 3-Uhr-Position.

• Fahrersitz so einstellen, dass mindestens 25 cm Platz zwischen Brustkorb und Lenkradmitte sind. Wenn diese Anforderung aufgrund körperlicher Gegebenheiten nicht erfüllt werden kann, unbedingt mit einem Fachbetrieb in Verbindung setzen.

• Beifahrersitz so einstellen, dass der größtmögliche Abstand zwischen dem Beifahrer und der Instrumententafel besteht.
