Volkswagen Passat Variant Betriebsanleitung: Übersicht der Instrumente (analoges Kombi-Instrument)

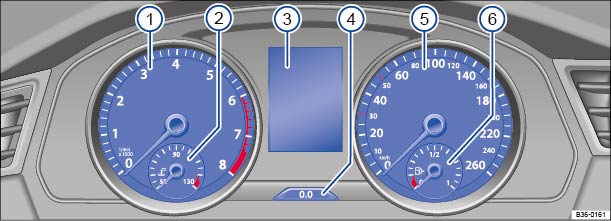

Abb. 16 Analoges Kombi-Instrument in der Instrumententafel.
Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise →
Einleitung
zum Thema Erläuterungen zu den Instrumenten → Abb. 16 :
Drehzahlmesser (Umdrehungen x 1000 pro Minute des laufenden Motors).
Der Beginn des roten Bereichs im Drehzahlmesser kennzeichnet für alle Gänge die maximal zulässige Motordrehzahl des eingefahrenen und betriebswarmen Motors. Vor Erreichen des roten Bereichs sollte in den nächsthöheren Gang geschaltet, die Wählhebelstellung D/S gewählt oder der Fuß vom Gaspedal genommen werden →
.
Motorkühlmittel-Temperaturanzeige
→ Motorkühlmittel
.
Displayanzeigen → Displayanzeigen
.
Rückstell-, Stell- und Anzeigetaste → Displayanzeigen .
Tachometer (Geschwindigkeitsmesser).
Kraftstoffvorratsanzeige
→ Tanken .
Hinweis
- Bei kaltem Motor hohe Motordrehzahlen, Vollgas und starke Motorbelastung vermeiden.
- Um Motorschäden zu vermeiden, darf sich der Zeiger des Drehzahlmessers nur kurzzeitig im roten Bereich der Skala befinden.
Frühes Hochschalten hilft, Kraftstoff zu sparen und Betriebsgeräusche zu reduzieren.
