Volkswagen Passat Variant Betriebsanleitung: Heckansicht

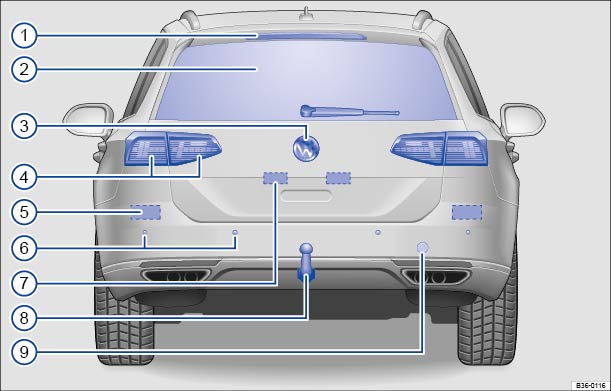

Abb. 3 Übersicht des Fahrzeughecks.
Legende zu → Abb. 3 :
Hochgesetzte Bremsleuchte
Heckscheibe mit:
- Heckscheibenbeheizung → Heizen, Lüften, Kühlen
- Scheibenantenne → Verbraucherinformationen
- Heckscheibenwischer → Scheibenwischer und -wascher
Volkswagen Emblem:
- zum Öffnen der Heckklappe → Heckklappe
- mit Rückfahrkamera (Rear View) → Rückfahrkamera (Rear View)
- mit Kamera für den Anhängerrangierassistenten (Trailer Assist) → Anhängerrangierassistent (Trailer Assist)
- mit Kamera für die Umgebungsansicht (Area View) → Heckklappe
Rückleuchten (links und rechts vorhanden)
→ Licht → Glühlampenwechsel
Radarsensor des Spurwechselassistenten
(Side Assist) hinter dem Stoßfänger (links und rechts vorhanden) → Spurwechselassistent
(Side Assist) inkl. Ausparkassistent
Sensoren des ParkPiloten hinten bzw. des
Parklenkassistenten (Park Assist) (links und rechts vorhanden) → ParkPilot
→ Parklenkassistent (Park Assist)
Kennzeichenbeleuchtung → Glühlampenwechsel
Anhängevorrichtung → Anhängerbetrieb
Aufnahme der hinteren Abschleppöse hinter
einer Abdeckung → An- und Abschleppen
Frontansicht
Abb. 2 Übersicht der Fahrzeugfront.
Legende zu → Abb. 2 :
Frontscheibe mit:
Frontscheibenwischer → Scheibenwischer und -wascher
Regen-Lichtsensor → ...
Übersicht der Fahrertür
Abb. 4 Übersicht der Bedienungselemente
in der Fahrertür (Linkslenker). Rechtslenker ist spiegelbildlich.
Legende zu → Abb. 4 :
Türöffnungshebel → Türen
Zentralverriegelu ...
