Volkswagen Passat Variant Betriebsanleitung: Sicherungstabelle für Sicherungen in der Instrumententafel

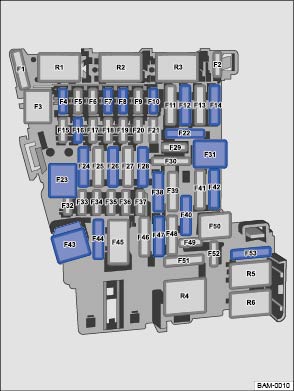

Abb. 292 In der Instrumententafel: Sicherungsbelegung.
Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise →
Einleitung
zum Thema Die Tabelle zeigt die Sicherungsplätze der für den Fahrer relevanten Verbraucher. Die erste Spalte der Tabelle enthält den Steckplatz, die anderen Spalten die Sicherungsausführung, die Stromstärke und den abgesicherten Verbraucher.
| Steckplatz → Abb. 292 | Sicherungsausführung | Stromstärke in Ampere | Verbraucher |
|---|---|---|---|
| F4 | MINI® | 10 | Diebstahlwarnanlage |
| F7 | MINI® | 10 | Bedienteil der Klimaanlage bzw. des Heiz- und Frischluftsystems, Relais Heckscheibenbeheizung, Schaltbetätigung automatisches Getriebe |
| F8 | MINI® | 10 | Lichtschalter (Fahrlicht), Regen-Lichtsensor, elektronische Parkbremse |
| F10 | MINI® | 10 | Display, Bedienteil Infotainment |
| F12 | ATO® | 20 | Infotainmentumfänge |
| F14 | ATO® | 30 | Gebläseregler |
| F16 | MINI® | 7,5 | Telefon |
| F22 | ATO® | 15 | Ladeleitung Anhänger |
| F23 | JCASE® | 40 | Außenbeleuchtung rechts |
| F24 | ATO® | 30 | Elektrisches Panorama-Schiebe- und Ausstelldach |
| F26 | ATO® | 30 | Sitzheizung |
| F28 | ATO® | 25 | Anhängersteuergerät links |
| F31 | JCASE® | 40 | Außenbeleuchtung links |
| F38 | ATO® | 25 | Anhängersteuergerät rechts |
| F40a) | ATO® | 20 | Steckdosen |
| F42 | ATO® | 40 | Zentralverriegelung |
| F43 | JCASE® | 30 | Innenbeleuchtung |
| F44 | ATO® | 15 | Anhängersteuergerät |
| F47 | ATO® | 15 | Heckscheibenwischer |
| F53 | ATO® | 30 | Heckscheibenbeheizung |
Je nach Ausführung und Ausstattung des Fahrzeugs kann es zu Abweichungen gegenüber der in der Tabelle aufgeführten Sicherungsnummern und Steckplätzen kommen. Gegebenenfalls die genaue Sicherungsbelegung bei einem Volkswagen Partner erfragen.
Die elektrischen Fensterheber und die elektrischen Sitze können über Sicherungsautomaten abgesichert sein, die sich nach Beheben der Überlastung, z. B. festgefrorene Fensterscheiben, nach einigen Sekunden automatisch wieder einschalten.
a) Einbaulage beachten. Werkseitiger Sicherungsplatz wie in Abbildung → Abb. 292 dargestellt.
