VW Passat Reparaturanleitung: Stabilisator
Montageübersicht - Stabilisator

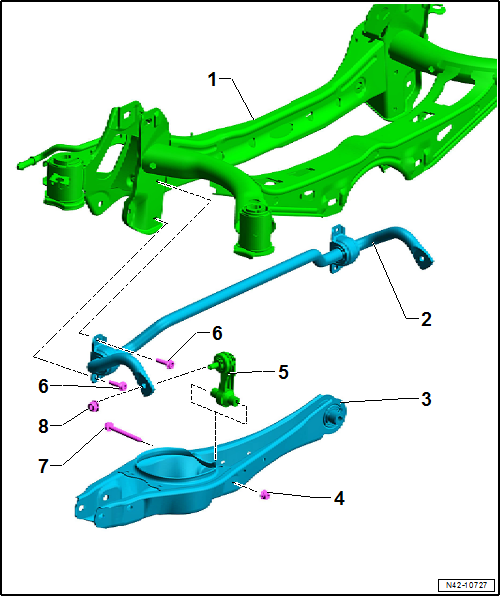

Montageübersicht - Stabilisator, Mehrlenkerachse, Frontantrieb
- Aggregateträger
- Stabilisator
- mit Gummilagern
- aus- und einbauen
- Querlenker unten
- Mutter
- nach Demontage ersetzen
- 20 Nm +180º
- Koppelstange
- aus- und einbauen
- Schraube
- gleichmäßig verschrauben
- nach Demontage ersetzen
- 20 Nm +90º
- Schraube
- nach Demontage ersetzen
- Mutter
- beim Festziehen am Innenvielzahn der Koppelstange gegenhalten
- 55 Nm

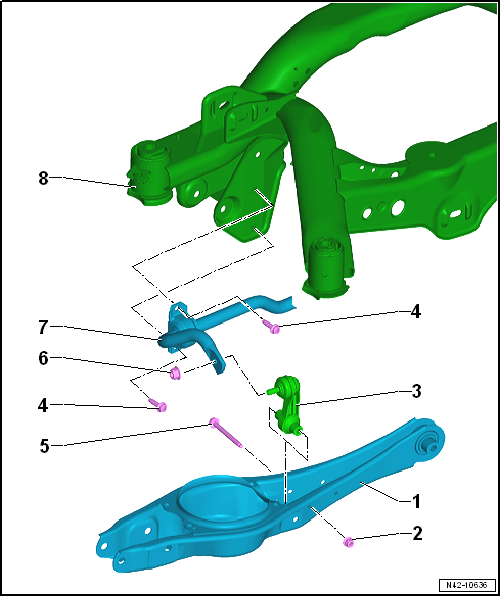

Montageübersicht - Stabilisator, Mehrlenkerachse, Allradantrieb
- Querlenker unten
- Mutter
- nach Demontage ersetzen
- 20 Nm +180º
- Koppelstange
- aus- und einbauen
- Schraube
- gleichmäßig verschrauben
- nach Demontage ersetzen
- 20 Nm +90º
- Schraube
- nach Demontage ersetzen
- Mutter
- beim Festziehen am Innenvielzahn der Koppelstange gegenhalten
- 55 Nm
- Stabilisator
- mit Gummilagern
- aus- und einbauen
- Aggregateträger
Stabilisator aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

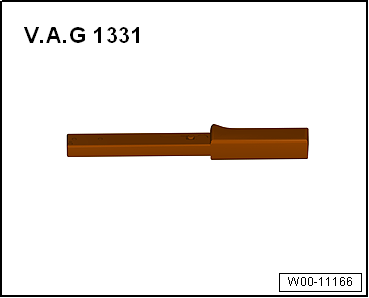

- Drehmomentschlüssel -V.A.G 1331-
Ausbauen
- Radschrauben lösen.
- Fahrzeug anheben.
- Räder abbauen.
Hinweis
Die folgenden Arbeitsschritte sind für die linke Fahrzeugseite beschrieben. Diese Arbeitsschritte gelten gleichzeitig auch für die rechte Fahrzeugseite.

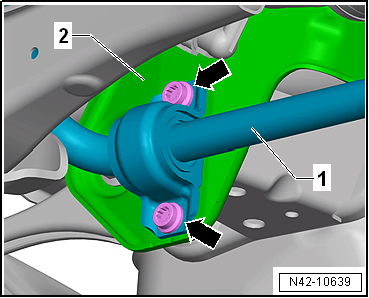

- Schrauben -Pfeile- für Stabilisator -1- herausschrauben.

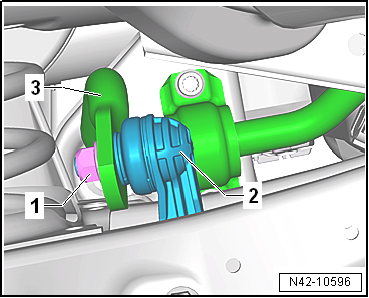

- Mutter -1- von der Koppelstange -2- abschrauben.
- Koppelstange -2- aus Stabilisator -3- herausziehen.
- Stabilisator -3- vom Aggregateträger abnehmen.
Fahrzeuge mit Allradantrieb
- Stabilisator über die Abgasanlage herausfädeln.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:
- Schrauben -Pfeile- für Stabilisator -1- gleichmäßig am Aggregateträger -2- festschrauben.
Anzugsdrehmomente
- "Montageübersicht - Stabilisator"
- "Anzugsdrehmoment für Radschrauben"
Koppelstange aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Drehmomentschlüssel -V.A.G 1331-
Ausbauen
- Radschrauben lösen.
- Fahrzeug anheben.
- Räder abbauen.
- Feder ausbauen.

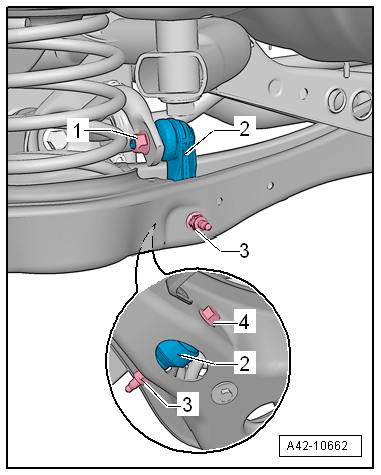

- Mutter -1- und -3- abschrauben und Schraube -4- herausziehen.
- Koppelstange -2- aus dem Stabilisator und Längslenker ziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:
- Koppelstange -2- einsetzen, Muttern -1- und -3- anschrauben und in Leergewichtslage festziehen.
- Beim Festziehen der Mutter -1- am Innenvielzahn der Schraube gegenhalten.
Anzugsdrehmomente
- "Montageübersicht - Stabilisator"
- "Anzugsdrehmoment für Radschrauben"
