VW Passat Reparaturanleitung: Frontkamera für Assistenzsysteme

Frontkamera für Assistenzsysteme kalibrieren

Hinweis

Wenn die Funktion der Kamera durch andauernde schlechte Sichtbarkeit der Fahrspurbegrenzungslinien nicht mehr gegeben ist, können folgende Ursachen dafür verantwortlich sein:

  • Es liegt eine Verunreinigung oder Vereisung des Kamerasichtfelds vor. In diesem Fall sollte diese beseitigt werden.
  • Das Kamerasichtfeld ist beschlagen.

Sollte eine starke Verschmutzung an der Scheibeninnenseite im Sichtfenster der Kamera vorhanden sein, muss der Sichtbereich der Kamera von Hand gereinigt werden. Dazu ist das Steuergerät und Streulichtblende auszubauen und die Frontscheibe mit Reinigungslösung zu reinigen. Steuergerät und Streulichtblende ausbauen.

Eine korrekte Kalibrierung ist die Grundvoraussetzung für die fehlerfreie Funktion der Frontkamera für Fahrerassistenzsysteme -R242-

Folgende Gründe machen eine Neukalibrierung der Frontkamera für Fahrerassistenzsysteme -R242- notwendig:

  • Im Ereignisspeicher liegt der Eintrag "keine oder falsche Grundeinstellung/Adaption" vor.
  • Die Frontkamera für Fahrerassistenzsysteme -R242- wurde ersetzt.
  • Die Frontscheibe wurde ausgetauscht bzw. ausgebaut.
  • Die Spur der Hinterachse wurde eingestellt.
  • Es wurden Fahrwerksumbauten am Fahrzeug vorgenommen, die die Karosseriehöhe beeinflussen.
  • Die Geber für Fahrzeugniveau, bei Fahrzeugen mit Dämpferregelung, wurden neu angelernt.

Hinweis

  • Bevor eine Kalibrierung der Frontkamera für Fahrerassistenzsysteme durchgeführt wird, ist der Ereignisspeicher auszulesen und gegebenenfalls eine Fehlerbehebung vorzunehmen.
  • Die Kalibrierung der Frontkamera für Fahrerassistenzsysteme darf nur mit einem von VW/AUDI frei gegebenen Achsmessgerät durchgeführt werden!
  • Für die Kalibrierung der Frontkamera für Fahrerassistenzsysteme ist nur die Verwendung der Justagevorrichtung -VAS 6430- zulässig!

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

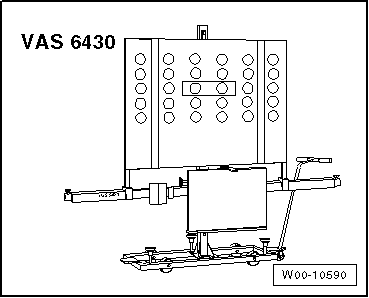

  • Justagevorrichtung -VAS 6430-
  • Achsmesscomputer
  • → Fahrzeugdiagnosetester

Hinweis

  • Die Frontkamera für Fahrerassistenzsysteme -R242- muss korrekt im Halter sitzen.
  • Der Sichtbereich der Kamera muss sauber und frei sein.
  • Bevor das Fahrzeug auf die Achsmessbühne gefahren wird, muss geprüft werden, ob eine ausreichend große Stellfläche zwischen Radnabenmittelpunkt der Vorderräder und der Justagevorrichtung -VAS 6430- vorhanden ist.
  • Der Abstand zwischen der Justagevorrichtung -VAS 6430- und dem Radnabenmittelpunkt der Vorderräder muss 1500 mm +- 25 mm betragen.
  • Wenn keine ausreichend große Stellfläche vorhanden ist, dann das Fahrzeug rückwärts auf die Achsmessbühne fahren, um eine entsprechende Stellfläche zu nutzen.
  • Die Kalibriertafel muss mittig auf der Justagevorrichtung positioniert sein.
  • Vor Beginn der Kalibrierung ist der Ereignisspeicher auszulesen. Gegebenenfalls vorhandene Speichereinträge sind zu beheben.

- Prüfvoraussetzungen für eine Achsvermessung beachten.

- Fahrzeug auf die Achsmessbühne fahren.

- Batterie-Ladegerät anklemmen.

- → Fahrzeugdiagnosetester anschließen. (Diagnoseleitung durch geöffnete Scheibe führen).

Hinweis

Während des Kalibrierablaufs ist darauf zu achten, dass alle Fahrzeugtüren geschlossen bleiben und die Fahrzeugaußenbeleuchtung ausgeschaltet ist.

- Vorderräder in Geradeausstellung bringen.

- Kalibrierablauf für Frontkamera für Fahrerassistenzsysteme -R242- im Achsmesscomputer anwählen.

- Schnellspanner an alle 4 Räder anbauen.

- Messwertaufnehmer an den Rädern anbauen.

- Felgenschlagkompensation an den Hinterrädern durchführen.

- Fahrzeug durchfedern.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

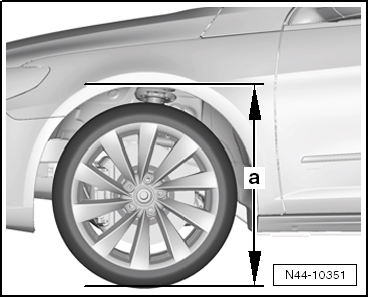

- Standhöhe an allen 4 Rädern messen und notieren.

Hinweis

  • Die Justagevorrichtung -VAS 6430- darf nicht am Justagebalken bewegt werden.
  • Die Achsmessbühne muss sich für den nächsten Arbeitsschritt in der untersten nivellierten Position befinden.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Justagevorrichtung -VAS 6430- so weit hochdrehen, dass der Justagebalken parallel zur Mitte der Messwertaufnehmer an den Vorderrädern steht, um eine korrekte Messung mit der Abstandsmesseinheit -1- durchführen zu können.

  1. Abstandsmesseinheit mit Rollbandmaß und Steckbolzen

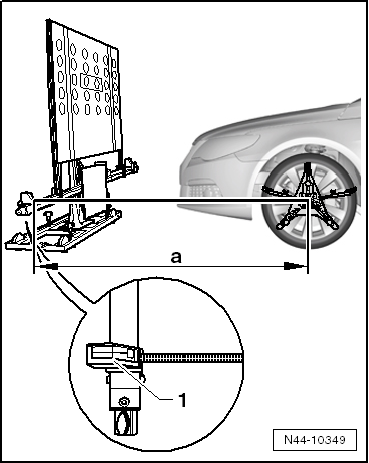

- Justagevorrichtung -VAS 6430- im Abstand -a- von 1500 mm +- 25 mm positionieren von Radnabenmittelpunkt der Vorderräder bis zum Balken der Justagevorrichtung -VAS 6430-.

Vorsicht!

  • Der Abstand -a- von 1500 mm +- 25 mm muss auf beiden Fahrzeugseiten gemessen und danach die Justagevorrichtung -VAS 6430- ausgerichtet werden.
  • Der Abstand -a- muss auf beiden Fahrzeugseiten gleich sein.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

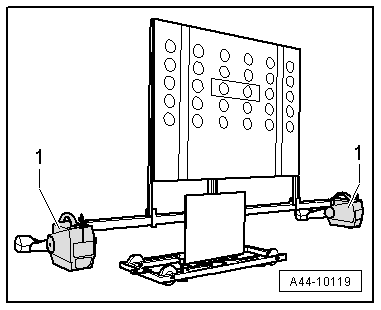

- Messwertaufnehmer -1- der Vorderräder an die Justagevorrichtung -VAS 6430- anbauen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

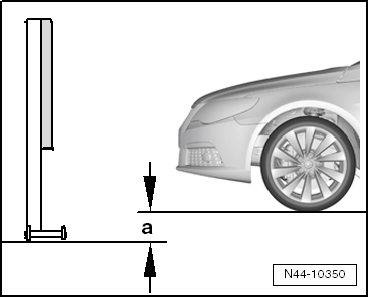

- Höhenwert -a- zwischen Aufstandsfläche der Justagevorrichtung -VAS 6430- und der Radaufstandsfläche auf der Achsmessbühne ermitteln. Den ermittelten Wert in den Achsmesscomputer eingeben.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

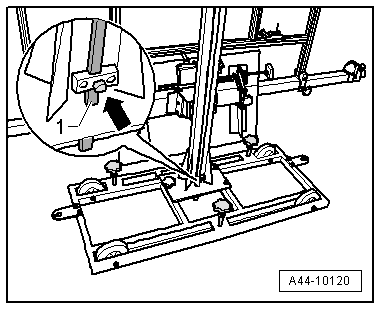

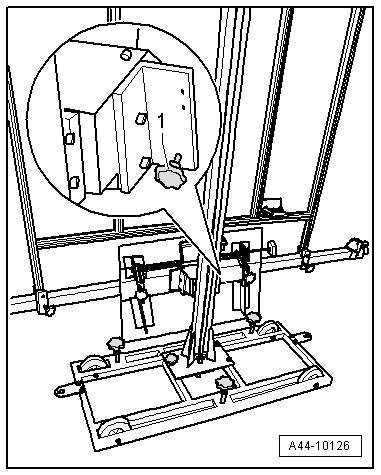

- Klemmschraube -Pfeil- lösen, Messlatte -1- am Boden aufsetzen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

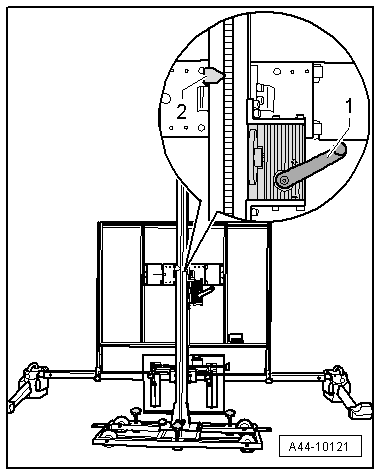

- Kalibriertafel -VAS 6430/4- mit der Kurbel -1- in Sollhöhe -2- laut Achsmesscomputer einstellen und notieren.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

Wurde die Sollhöhe erreicht, muss die Messlatte -1- etwas nach oben verschoben und mit der Klemmschraube -Pfeil- fixiert werden.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Justagevorrichtung -VAS 6430- seitlich verschieben -Pfeile B-, bis sich die Anzeige im Achsmesscomputer im Toleranzbereich befindet.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

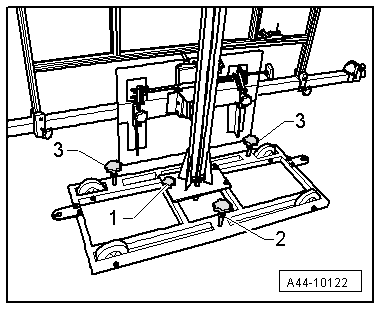

- Durch leichtes Andrehen der Einstellschrauben -2- und -3- die Justagevorrichtung -VAS 6430- gegen Wegrollen sichern.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Feineinstellschraube -1- drehen, bis sich die Anzeige im Achsmesscomputer im Toleranzbereich befindet.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

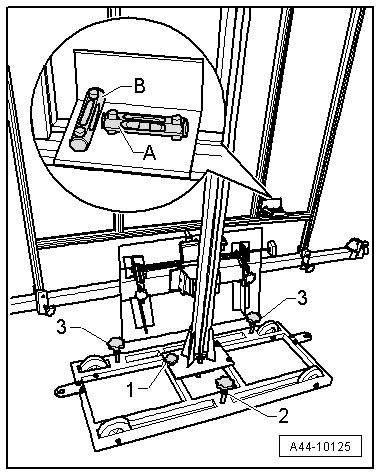

- Libelle -A- mit der Einstellschraube -1- in die Waage bringen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Libelle -B- mit den Einstellschrauben -2- und -3- in die Waage bringen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Klemmschraube -Pfeil- lösen, Messlatte -1- am Boden aufsetzen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Sollhöhe -2- noch einmal kontrollieren und gegebenenfalls korrigieren.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

Wurde die Sollhöhe erreicht, muss die Messlatte -1- etwas nach oben verschoben und mit der Klemmschraube -Pfeil- fixiert werden.

Anschließende Arbeiten werden über den → Fahrzeugdiagnosetester vorgenommen.

- Zündung einschalten.

- Am → Fahrzeugdiagnosetester die "Geführte Fehlersuche" anwählen.

Karosserie

Elektrische Anlage

01_Eigendiagnosefähige Systeme

Frontkamera für Fahrerassistenzsysteme-R242-

Kamera für Fahrerassistenzsysteme, Funktionen

A5 - Steuergerät kalibrieren

Den Anweisungen auf dem Bildschirm folgen, um die Kalibrierung vorzunehmen.

Hinweis

Als Nächstes wird in der Geführten Fehlersuche ein Arbeitsschritt zur Ermittlung der Karosseriehöhe aufgeführt.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Die notierten Standhöhen eingeben.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung
