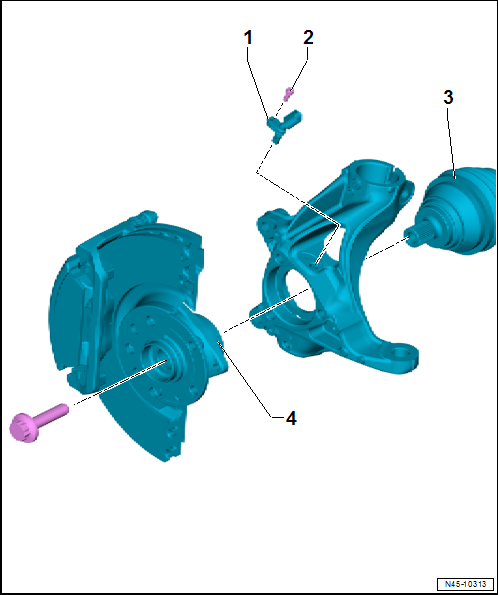

Montageübersicht - Drehzahlfühler an der Vorderachse
Montageübersicht - Drehzahlfühler an der Hinterachse

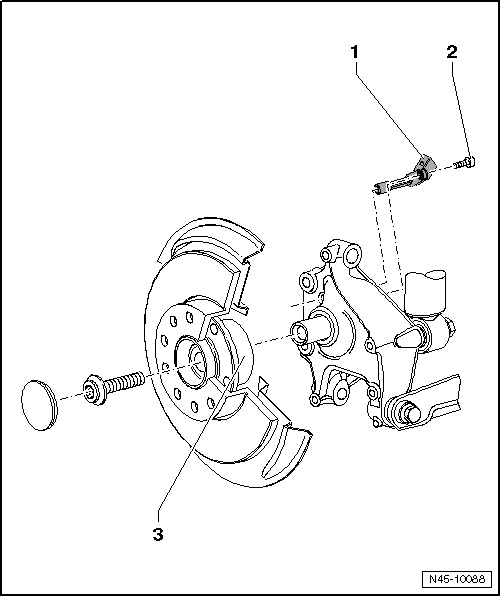

Montageübersicht - Drehzahlfühler an der Hinterachse, Frontantrieb

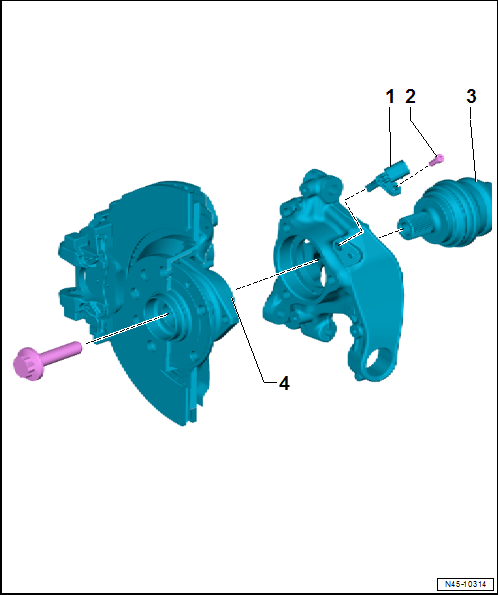

Montageübersicht - Drehzahlfühler an der Hinterachse, Allradantrieb
Drehzahlfühler an der Vorderachse -G45-/-G47- aus- und einbauen
Hinweis
Der Aus- und Einbau ist am Beispiel des Drehzahlfühlers vorn links beschrieben. Der Aus- und Einbau des Drehzahlfühlers vorn rechts erfolgt sinngemäß.
Ausbauen
- Fahrzeug anheben.

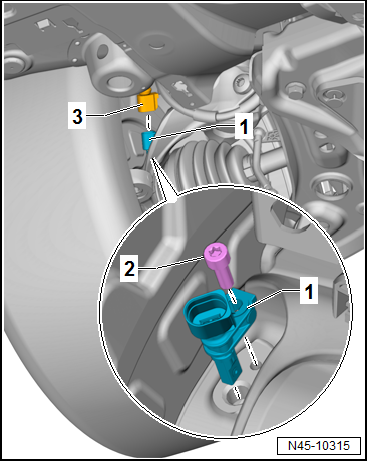

- Elektrische Steckverbindung -3- vom Drehzahlfühler vorn links -G47--1- trennen.
- Schraube -2- herausdrehen und Drehzahlfühler vorn links -G47--1- aus dem Radlagergehäuse ziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
- Vor dem Einsetzen des Drehzahlfühlers die Innenfläche der Bohrung reinigen. Den Drehzahlfühler rundum mit Heißschraubenpaste -G 052 112 A3- bestreichen.
Anzugsdrehmoment
Drehzahlfühler an der Hinterachse -G44-/-G46- aus- und einbauen
Drehzahlfühler an der Hinterachse -G44-/-G46- aus- und einbauen, Frontantrieb
Hinweis
Der Aus- und Einbau ist am Beispiel des Drehzahlfühlers hinten links beschrieben. Der Aus- und Einbau des Drehzahlfühlers hinten rechts erfolgt sinngemäß.

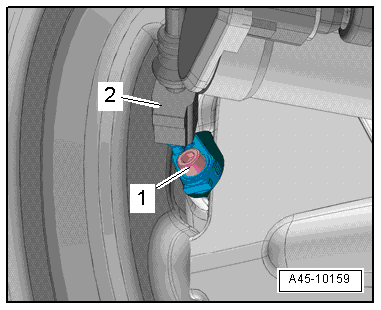

Drehzahlfühler hinten links -G46--1-:
Ausbauen
- Fahrzeug anheben.
- Elektrische Steckverbindung -2- vom Drehzahlfühler hinten links -G46- trennen.
- Schraube -1- herausdrehen, Drehzahlfühler aus dem Radlagergehäuse ziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
- Vor dem Einsetzen des Drehzahlfühlers die Innenfläche der Bohrung reinigen. Den Drehzahlfühler rundum mit Heißschraubenpaste G 052 112 A3 bestreichen.
Anzugsdrehmomente
Drehzahlfühler an der Hinterachse -G44-/-G46- aus- und einbauen, Allradantrieb
Hinweis
Der Aus- und Einbau ist am Beispiel des Drehzahlfühlers hinten links beschrieben. Der Aus- und Einbau des Drehzahlfühlers hinten rechts erfolgt sinngemäß.
Ausbauen
- Fahrzeug anheben.

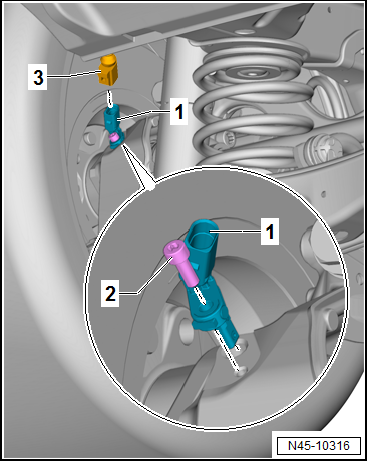

- Elektrische Steckverbindung -3- vom Drehzahlfühler hinten links -G46--1- trennen.
- Schraube -2- herausdrehen und Drehzahlfühler hinten links -G46--1- aus dem Radlagergehäuse ziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
- Vor dem Einsetzen des Drehzahlfühlers die Innenfläche der Bohrung reinigen. Den Drehzahlfühler rundum mit Heißschraubenpaste -G 052 112 A3- bestreichen.
Anzugsdrehmomente
Sensoreinheit für ESP -G419- aus- und einbauen
Der Querbeschleunigungsgeber -G200-, der Drehratengeber -G202- und der Längsbeschleunigungsgeber -G251- sind zusammen mit dem Steuergerät für elektromechanische Feststellbremse -J540- im Steuergerät für ABS -J104- verbaut.
Die Komponenten können nicht einzeln gewechselt werden.
- Steuergerät für ABS -J104- aus- und einbauen.
Lenkwinkelgeber -G85- aus- und einbauen
Der Lenkwinkelgeber -G85- ist im Lenkgetriebe verbaut.
Der Lenkwinkelgeber -G85- kann nicht separat gewechselt werden.
- Lenkung aus- und einbauen.
