VW Passat Reparaturanleitung: Hydrauliksystem

Allgemeine Hinweise zur Bremsflüssigkeit

Nur neue Bremsflüssigkeit nach VW-Norm (VW 501 14) verwenden.

Hinweis

  • Bremsflüssigkeit ist giftig. Sie darf außerdem wegen ihrer ätzenden Wirkung nicht mit Lack in Berührung kommen.
  • Bremsflüssigkeit ist hygroskopisch, das heißt, sie nimmt aus der umgebenden Luft Feuchtigkeit auf und ist darum stets in luftdicht verschlossenen Behältern aufzubewahren.
  • Eventuell ausgetretene Bremsflüssigkeit mit viel Wasser abspülen.

Hydrauliksystem vorentlüften

Das Entlüften des Hydrauliksystems ist mit dem Bremsen- Füll- und Entlüftungsgerät -VAS 5234- beschrieben.

Zum Entlüften der Hydraulikeinheit für ABS -N55- ist ein Vordruck von 2 bar nötig.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

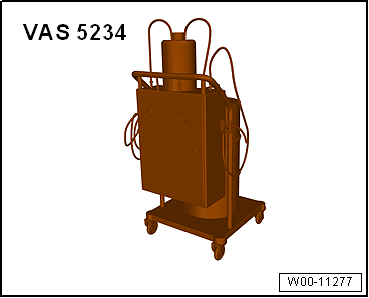

  • Bremsen- Füll- und Entlüftungsgerät -VAS 5234-

Volkswagen Passat. Bremsanlage

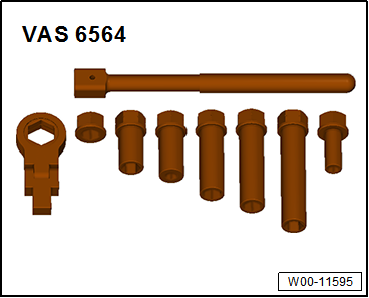

  • Werkzeugsatz zur Bremsenentlüftung -VAS 6564-

Volkswagen Passat. Bremsanlage

  • Einsteckwerkzeug -VAS 6564/9-

Die Vorentlüftung durchführen:

  • wenn bei Fahrzeugen mit EDS, EDS/ASR oder EDS/ASR/ESP eine Kammer des Bremsflüssigkeitsbehälters komplett leergelaufen ist. Dies tritt z. B. bei Undichtigkeiten in der Bremsanlage auf.

Zusatzarbeiten bei Fahrzeugen mit Dieselmotor:

- Den Druckwandler bzw. den Magnetventilblock vom Halter abschrauben und zur Seite legen.

Fortsetzung für alle Fahrzeuge:

- Bremsen- Füll- und Entlüftungsgerät -VAS 5234- anschließen.

Entlüftungsreihenfolge:

Volkswagen Passat. Bremsanlage

1 - Bremssattel vorne links und vorne rechts gleichzeitig zusammen entlüften.

Volkswagen Passat. Bremsanlage

2 - Bremssattel hinten links und hinten rechts gleichzeitig zusammen entlüften.

- Entlüftungsventile bei aufgesteckten Schläuchen der Entlüfterflasche so lange geöffnet lassen, bis blasenfreie Bremsflüssigkeit ausströmt.

Anschließend über die Funktion "Grundeinstellung" mit dem → Fahrzeugdiagnosetester die Hydraulikeinheit nochmal entlüftet werden.

Grundeinstellung einleiten (zum Entlüften der Bremsanlage):

→ Fahrzeugdiagnosetester anschließen und Funktion anwählen.

- Danach müssen Sie die Bremsanlage normal entlüften.

Volkswagen Passat. Bremsanlage

Hydrauliksystem normal entlüften

Das Entlüften des Hydrauliksystems ist mit dem Bremsen- Füll- und Entlüftungsgerät -VAS 5234- beschrieben.

Zum Entlüften der Hydraulikeinheit für ABS -N55- ist ein Vordruck von 2 bar nötig.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Bremsen- Füll- und Entlüftungsgerät -VAS 5234-

Volkswagen Passat. Bremsanlage

  • Werkzeugsatz zur Bremsenentlüftung -VAS 6564-

Volkswagen Passat. Bremsanlage

  • Einsteckwerkzeug -VAS 6564/9-

Hinweis

Wenn, bei Fahrzeugen mit EDS, EDS/ASR oder EDS/ASR/ESP, eine Kammer des Bremsflüssigkeitsbehälters komplett leergelaufen ist (z. B. bei Undichtigkeiten in der Bremsanlage), muss zuerst eine Vorentlüftung der Bremsanlage erfolgen.

Führen Sie folgende Arbeiten durch:

Zusatzarbeiten bei Fahrzeugen mit Dieselmotor:

- Schrauben Sie den Druckwandler bzw. den Magnetventilblock vom Halter ab und legen ihn zur Seite.

Fortsetzung für alle Fahrzeuge:

Den Arbeitsablauf zum Entlüften der Bremsanlage genau einhalten.

- Bremsen- Füll- und Entlüftungsgerät -VAS 5234- anschließen.

- Entlüftungsventile in der vorgeschriebenen Reihenfolge öffnen und Bremssättel entlüften.

  1. Bremssattel vorn links
  2. Bremssattel vorn rechts
  3. Bremssattel hinten links
  4. Bremssattel hinten rechts

Geeigneten Entlüfterschlauch verwenden. Er muss straff auf dem Entlüftungsventil sitzen, damit keine Luft in die Bremsanlage gelangen kann.

- Entlüftungsventil eines Bremssattels bei aufgestecktem Schlauch der Entlüfterflasche so lange geöffnet lassen, bis blasenfreie Bremsflüssigkeit ausströmt.

Volkswagen Passat. Bremsanlage

Hydrauliksystem nachentlüften

Die Nachentlüftung durchführen bei:

  • einem zu langen Bremspedalweg oder so genannten "weichen Bremspedal"

Für die Nachentlüftung ist ein 2. Monteur erforderlich.

- Bremspedal mit hoher Fußkraft betätigen und halten.

- Entlüftungsventil am Bremssattel öffnen.

- Bremspedal bis Anschlag durchtreten.

- Entlüftungsventil bei niedergetretendem Pedal schließen.

- Bremspedal langsam lösen.

Dieser Entlüftungsvorgang muss pro Bremssattel 5-mal durchgeführt werden.

Entlüftungsreihenfolge:

  1. Bremssattel vorn links
  2. Bremssattel vorn rechts
  3. Bremssattel hinten links
  4. Bremssattel hinten rechts

Nach dem Entlüften muss eine Probefahrt durchgeführt werden. Dabei muss mindestens eine ABS-Regelung erfolgen!

Dichtigkeitsprüfung

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

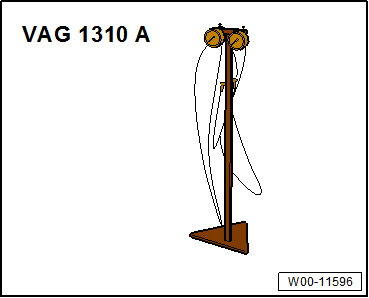

  • Prüfgerät für Bremssysteme -V.A.G 1310 A-
  • Adapter M 10 -V.A.G 1310/6-

Prüfvoraussetzung:

  • Funktion und Dichtigkeit der Bremsanlage (Hydraulikeinheit, Bremsschläuche, Bremsleitungen und Bremssättel) i. O.

Führen Sie folgende Arbeiten durch:

Prüfen

- Entlüftungsventil an einem der vorderen Bremssättel herausschrauben.

- Druckmanometer -V.A.G 1310 A- anschließen und entlüften.

- Bremspedal vorspannen, bis das Druckmanometer 50 bar Überdruck anzeigt. Während der Prüfdauer von 45 s darf der Druckabfall nicht mehr als 4 bar betragen. Bei größerem Druckabfall Hauptbremszylinder ersetzen.

Volkswagen Passat. Bremsanlage

    Bremsleitungen
    Bremsleitungen reparieren Mit dem Bördelgerät für Bremsleitungen -VAS 6056- lassen sich Bremsleitungen mit 5 mm Rohraußendurchmesser bördeln, ohne dabei die Beschichtung zu beschädigen. Damit k ...
