VW Passat Reparaturanleitung: Heckscheibenwischanlage

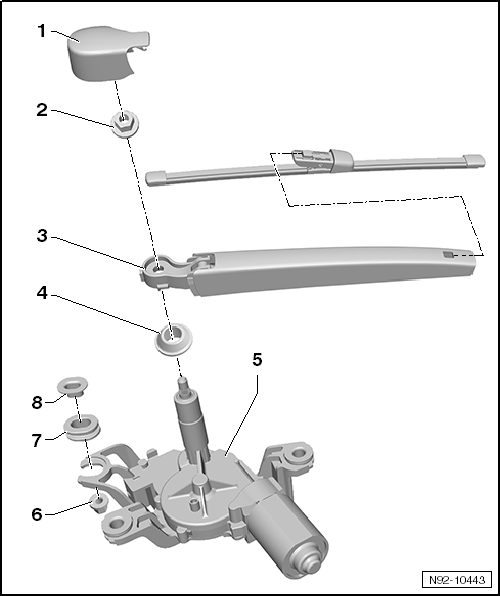

Montageübersicht - Heckscheibenwischanlage

1. Abdeckkappe
2. Mutter
   • Anzugsdrehmoment: 12 Nm
3. Wischerarm mit gelenkfreiem Scheibenwischer
   • aus- und einbauen
   • Endablage einstellen
   • Gelenkfreier Scheibenwischer aus- und einbauen
4. Dichtung
   • in der Heckscheibe
   • bei Beschädigung ersetzen
   • aus- und einbauen
5. Motor für Heckscheibenwischer -V12-
   • aus- und einbauen
6. Mutter
   • 3 Stück
   • Anzugsdrehmoment: 8 Nm
7. Gummiring
   • 3 Stück
8. Distanzstück
   • 3 Stück

Scheibenwischerblatt aus- und einbauen

Vorsicht!

Beschädigungsgefahr des Scheibenwischerblatts.

Die gelenkfreien Scheibenwischer sind sehr flexibel. Die Scheibenwischerblätter nur im Bereich der Wischerblattbefestigung anfassen, um sie von der Frontscheibe abzuheben.

Ausbauen

- Scheibenwischerarm von der Heckscheibe abheben.

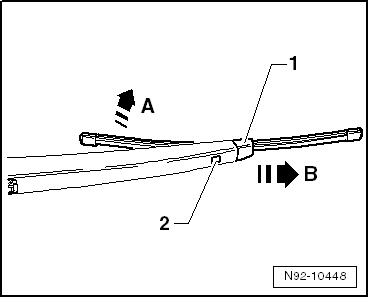

- Scheibenwischerblatt in Pfeilrichtung -A- aus dem Scheibenwischerarm schwenken.

- Die Entriegelungstaste -2- drücken.

- Das Scheibenwischerblatt an der Scheibenwischerblattbefestigung -1- in Pfeilrichtung -B- aus dem Scheibenwischerarm herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Das Scheibenwischerblatt muss in den Scheibenwischerarm hörbar einrasten.

Scheibenwischerarm aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

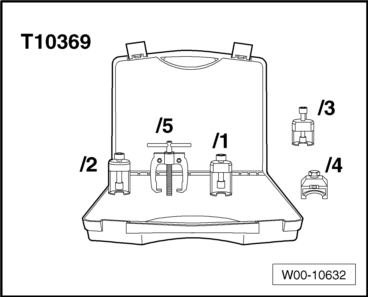

• Werkzeugsatz für Scheibenwischerarme -T10369-

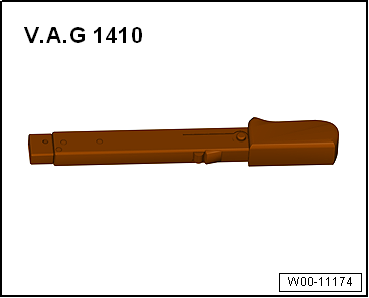

• Drehmomentschlüssel -V.A.G 1410-

Ausbauen

- Zündung einschalten.

- "Heckwischen" betätigen und Scheibenwischerarm in Endstellung laufen lassen.

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

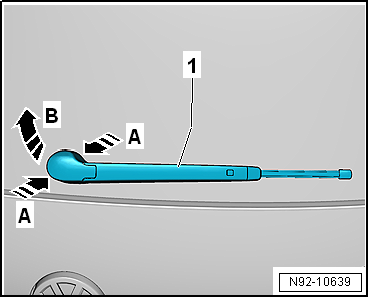

- Die Abdeckkappe des Heckscheibenwischers -1- in Pfeilrichtung -A- zusammendrücken.

- Die Abdeckkappe in Pfeilrichtung -B- hochklappen und abclipsen.

- Sechskantmutter (Schlüsselweite 13 mm) lösen, ohne sie ganz abzuschrauben.

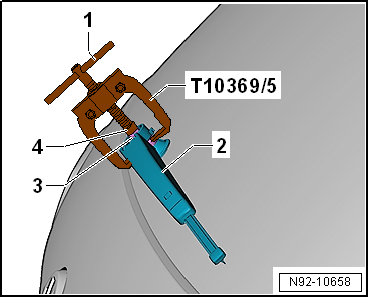

- Abzieher -T10369/5- am Scheibenwischerarm -2- ansetzen.

- Druckstück -3- an der Wischerarmwelle ansetzen.

- Schraube -1- im Uhrzeigersinn drehen, bis der Scheibenwischerarm von der Wischerarmwelle abgezogen ist.

- Mutter -4- ganz abschrauben und Scheibenwischerarm abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Scheibenwischerarm einstellen.

Scheibenwischerarm einstellen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1410-

- Scheibenwischerarm ausbauen.

- Zündung einschalten.

- "Heckwischen" betätigen und Wischerarmwelle in Endstellung laufen lassen.

- Zündung ausschalten.

- Scheibenwischerarm mit montiertem Scheibenwischerblatt an der Wischerarmwelle ansetzen.

- Scheibenwischerblatt an der Heckscheibe wie folgt ausrichten.

Hinweis

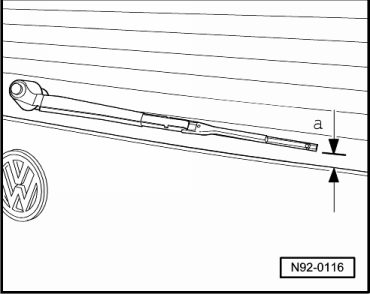

Das Maß gibt den Abstand der Spitze des Scheibenwischerblatts zur Scheibenunterkante an.

• Maß -a- = 24 +- 5 mm.

- Mutter für Scheibenwischerarm festziehen.

- Zündung einschalten.

- "Heckwischen" betätigen und Scheibenwischerarm in Endstellung laufen lassen.

- Einstellung des Scheibenwischerarms nochmals prüfen, wenn erforderlich korrigieren.

Anzugsdrehmomente

• "Montageübersicht - Heckscheibenwischanlage"

Motor für Heckscheibenwischer -V12- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1410-

Ausbauen

- Scheibenwischerarm ausbauen.

- Verkleidung unten für Heckklappe ausbauen → Karosserie-Montagearbeiten Innen.

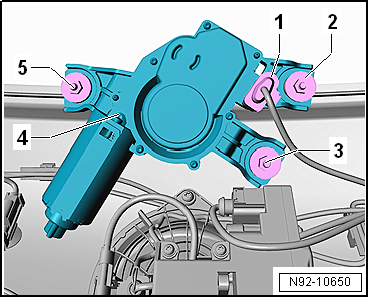

- Elektrische Steckverbindung -1- trennen.

- Muttern -2-, -3- und -5- abschrauben.

- Motor für Heckscheibenwischer -V12--4- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Die Innenseite der Dichtung in der Heckscheibe ggf. mit einem gummi- und kunststoffverträglichen Gleitmittel (z. B. Polyethylenglykol) benetzen.

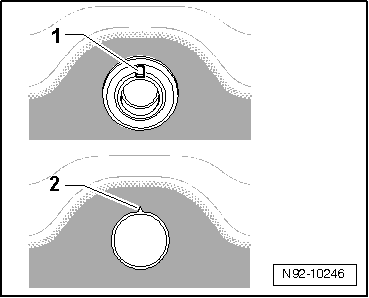

- Den korrekten Sitz der Dichtung in der Öffnung der Heckscheibe kontrollieren. Die Markierung -1- der Dichtung muss mit der Markierung -2- der Heckscheibe übereinstimmen.

- Scheibenwischerarm einstellen.

Anzugsdrehmomente

• "Montageübersicht - Heckscheibenwischanlage"
