VW Passat Reparaturanleitung: Heckscheibenwaschanlage
Montageübersicht - Heckscheibenwaschanlage

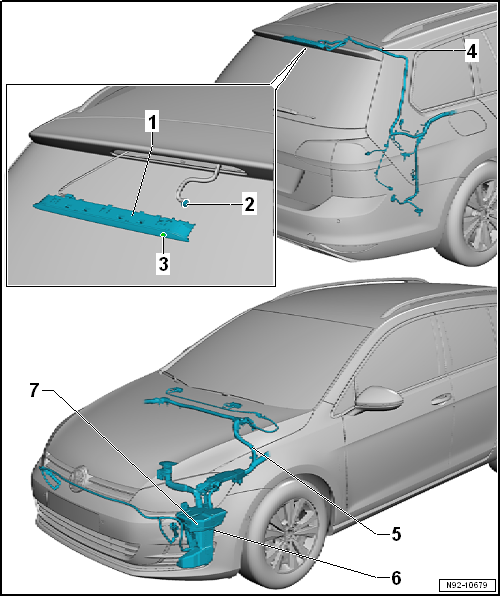

Montageübersicht - Heckscheibenwaschanlage, Waschwasserbehälter im Radhaus vorn links
- Hochgesetzte
Bremsleuchte
- aus- und einbauen
- Anschluss
Wasserleitung
- für Heckscheibenwaschanlage
- Spritzdüse
- aus- und einbauen
- einstellen
- Wasserleitung
- im Seitenteil rechts zur Spritzdüse der Heckscheibenwaschanlage
- Wasserleitung
- im Motorraum zur Spritzdüse der Heckscheibenwaschanlage
- Frontscheibenwasch-
und Heckscheibenwaschpumpe -V59-
- aus- und einbauen
- mit Dichttülle, bei Beschädigung ersetzen
- Waschwasserbehälter
- aus- und einbauen

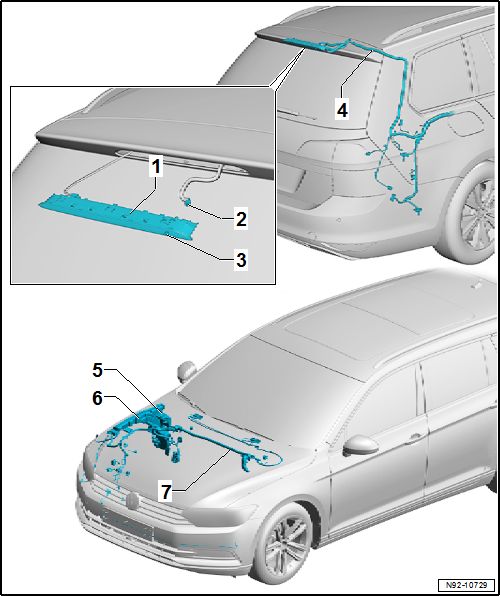

Montageübersicht - Heckscheibenwaschanlage, Waschwasserbehälter im Radhaus vorn rechts
- Hochgesetzte
Bremsleuchte
- aus- und einbauen
- Anschluss
Wasserleitung
- für Heckscheibenwaschanlage
- Spritzdüse
- aus- und einbauen
- einstellen
- Wasserleitung
- im Seitenteil rechts zur Spritzdüse der Heckscheibenwaschanlage
- Frontscheibenwasch-
und Heckscheibenwaschpumpe -V59-
- aus- und einbauen
- mit Dichttülle, bei Beschädigung ersetzen
- Waschwasserbehälter
- aus- und einbauen
- Wasserleitung
- im Motorraum zu den Spritzdüsen der Front- und Heckscheibenwaschanlage
Waschwasserbehälter aus- und einbauen
Hinweis
Der gemeinsame Waschwasserbehälter für Front- und Heckscheibenwaschanlage befindet sich ausstattungsabhängig im Radhaus vorn links oder im Radhaus vorn rechts.
- Waschwasserbehälter im Radhaus vorn links aus- und einbauen.
- Waschwasserbehälter im Radhaus vorn rechts aus- und einbauen.
Heckscheibenwaschpumpe aus- und einbauen
Hinweis
Die gemeinsame Scheibenwaschpumpe für Front- und Heckscheibenwaschanlage befindet sich ausstattungsabhängig im Radhaus vorn links oder im Radhaus vorn rechts.
- Frontscheibenwasch- und Heckscheibenwaschpumpe -V59- im Radhaus vorn links aus- und einbauen.
- Frontscheibenwasch- und Heckscheibenwaschpumpe -V59- im Radhaus vorn rechts aus- und einbauen.
Spritzdüse aus- und einbauen
Hinweis
Die Spritzdüse ist in der hochgesetzten Bremsleuchte eingebaut.
Ausbauen:
- Die hochgesetzte Bremsleuchte ausbauen.

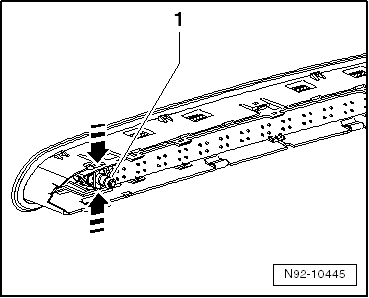

- Die beiden Verrastungen -Pfeile- entriegeln.
- Die Spritzdüse -1- nach hinten aus der hochgesetzten Bremsleuchte herausziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
Darauf achten, dass beim Aufstecken der Waschwasserleitung die Sicherungsklammer hörbar in den Anschluss einrastet.
- Die Spritzdüse einstellen.
Spritzdüse einstellen
- Spritzdüsen für Heckscheibenwaschanlage einstellen → Heft39.1.
Heckscheibenwischanlage
Montageübersicht
- Heckscheibenwischanlage
Abdeckkappe
Mutter
Anzugsdrehmoment: 12 Nm
Wischerarm
mit gelenkfreiem Scheibenwischer
aus- und einbauen
Endablage einstellen
Gelenkfre ...
Scheinwerferreinigungsanlage
Montageübersicht - Scheinwerferreinigungsanlage
Montageübersicht
- Scheinwerferreinigungsanlage, Waschwasserbehälter im Radhaus vorn links
Pumpe
für Scheinwerferreinigungsanlage -V11-
aus- ...
