VW Passat Reparaturanleitung: Scheinwerferreinigungsanlage

Montageübersicht - Scheinwerferreinigungsanlage

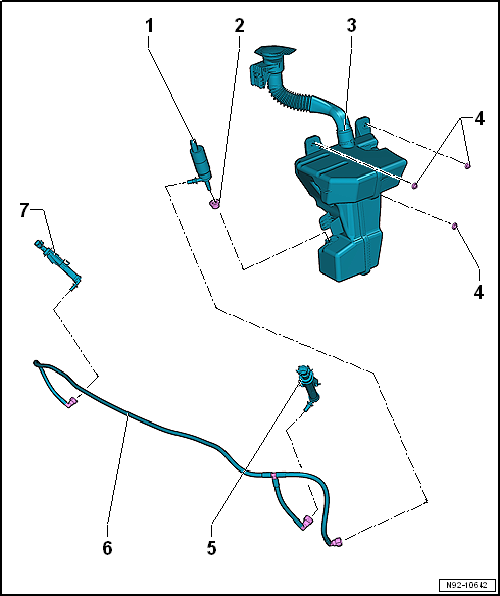

Montageübersicht - Scheinwerferreinigungsanlage, Waschwasserbehälter im Radhaus vorn links

Volkswagen Passat. Elektrische Anlage

  1. Pumpe für Scheinwerferreinigungsanlage -V11-
    • aus- und einbauen
  2. Dichttülle
    • bei Beschädigung ersetzen
  3. Waschwasserbehälter
    • aus- und einbauen
  4. Mutter
    • 3 Stück
    • Anzugsdrehmoment: 8 Nm
  5. Spritzdüse links
    • aus- und einbauen
  6. Wasserschlauch
  7. Spritzdüse rechts
    • aus- und einbauen

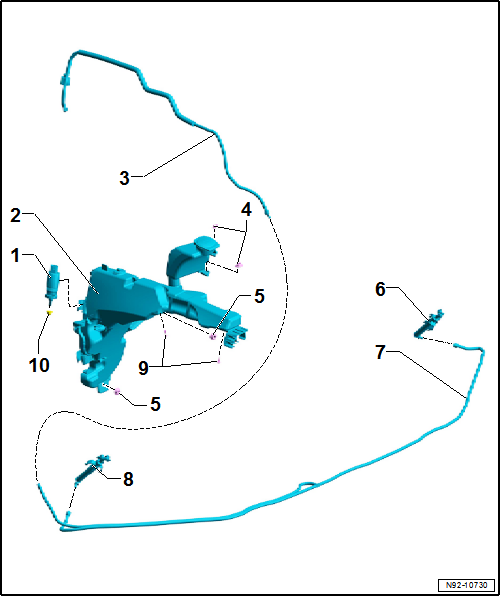

Montageübersicht - Scheinwerferreinigungsanlage, Waschwasserbehälter im Radhaus vorn rechts

Volkswagen Passat. Elektrische Anlage

  1. Pumpe für Scheinwerferreinigungsanlage -V11-
    • aus- und einbauen
  2. Waschwasserbehälter
    • mit Einfüllstutzen
    • aus- und einbauen
  3. Wasserschlauch
    • am Waschwasserbehälter
  4. Mutter
    • 2 Stück
    • Anzugsdrehmoment: 8 Nm
  5. Mutter
    • 2 Stück
    • Anzugsdrehmoment: 8 Nm
  6. Spritzdüse links
    • aus- und einbauen
  7. Wasserschlauch
    • in der Stoßfängerabdeckung vorn
  8. Spritzdüse rechts
    • aus- und einbauen
  9. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 8 Nm
  10. Dichttülle
    • bei Beschädigung ersetzen

Waschwasserbehälter aus- und einbauen

Hinweis

Der gemeinsame Waschwasserbehälter für Scheibenwasch- und Scheinwerferreinigungsanlage befindet sich ausstattungsabhängig im Radhaus vorn links oder im Radhaus vorn rechts.

- Waschwasserbehälter im Radhaus vorn links aus- und einbauen.

- Waschwasserbehälter im Radhaus vorn rechts aus- und einbauen.

Pumpe für Scheinwerferreinigungsanlage -V11- aus- und einbauen

Pumpe für Scheinwerferreinigungsanlage -V11- aus- und einbauen, Waschwasserbehälter im Radhaus vorn links

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Auffangwanne

Ausbauen

- Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen.

- Elektrische Steckverbindung -2- trennen.

- Auffangwanne unter den Waschwasserbehälter stellen.

- Entriegelungstaste -3- drücken.

- Wasserschlauch -4- von der Pumpe für Scheinwerferreinigungsanlage -V11--1- abziehen.

- Pumpe für Scheinwerferreinigungsanlage -V11--1- in Pfeilrichtung -A- nach oben aus dem Waschwasserbehälter herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Darauf achten, dass beim Aufstecken der Waschwasserleitung die Sicherungsklammer hörbar in den Anschluss einrastet.

- Dichttülle auf Beschädigung prüfen.

Volkswagen Passat. Elektrische Anlage

Pumpe für Scheinwerferreinigungsanlage -V11- aus- und einbauen, Waschwasserbehälter im Radhaus vorn rechts

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Auffangwanne

Ausbauen

- Waschwasserbehälter ausbauen.

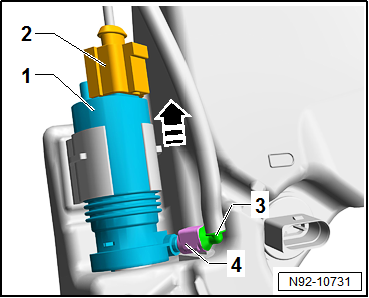

- Elektrische Steckverbindung -2- trennen.

- Auffangwanne unter den Waschwasserbehälter stellen.

- Sicherungsklammern -4- entriegeln, dazu Sicherungsklammern aus dem Anschlussstück -3- herausziehen.

- Anschlussstück Wasserleitung -3- von der Pumpe für Scheinwerferreinigungsanlage -V11--1- abziehen.

- Pumpe für Scheinwerferreinigungsanlage -V11--1- nach oben -Pfeil- aus dem Waschwasserbehälter herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Dichttülle auf Beschädigung prüfen.

Volkswagen Passat. Elektrische Anlage

Hubzylinder aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Auffangwanne

Ausbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

- Radhausschale vorn ausbauen → Karosserie-Montagearbeiten Außen.

- Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen.

- Auffangwanne unter den Hubzylinder stellen.

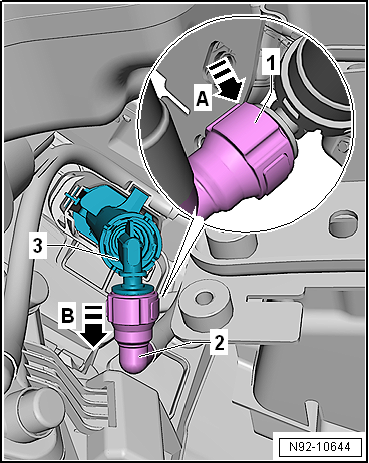

- Entriegelungstaste -1- in Pfeilrichtung -A- drücken.

- Wasserschlauch -2- in Pfeilrichtung -B- vom Hubzylinder -3- abziehen.

Hinweis

Für das Ausbauen der Abdeckkappe wird eine 2. Person benötigt.

Volkswagen Passat. Elektrische Anlage

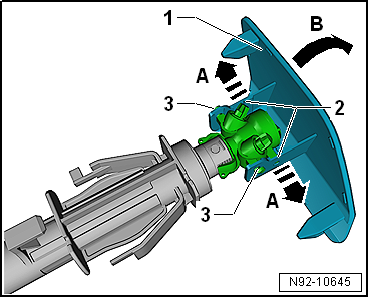

- Den Hubzylinder mit der Abdeckkappe -1- mittels Druckluft aus der Stoßfängerabdeckung herausfahren und festhalten.

- Die Abdeckkappe -1- beidseitig aus den oberen Lagerungen -2- in Pfeilrichtung -A- drücken.

- Die Abdeckkappe -1- in Pfeilrichtung -B- schwenken und aus den unteren Lagerungen -3- ausclipsen.

Volkswagen Passat. Elektrische Anlage

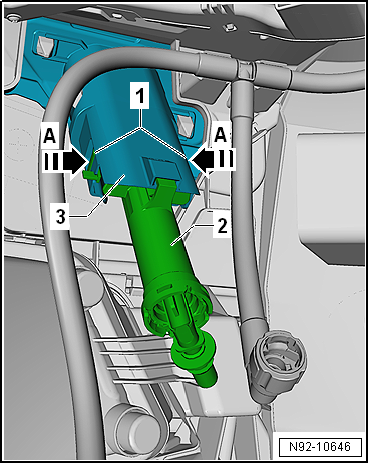

- Entriegelungstasten -1- in Pfeilrichtung -A- drücken.

- Hubzylinder -2- nach unten aus der Halterung -3- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Auf die Markierungen der Hubzylinder für links und rechts achten.

Der Hubzylinder muss beim Hineinschieben in die Aufnahme hörbar verrasten.

Darauf achten, dass beim Aufstecken der Waschwasserleitung die Sicherungsklammer hörbar in den Anschluss einrastet.

Volkswagen Passat. Elektrische Anlage

Spritzdüsen aus- und einbauen

Ausbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

- Hubzylinder ausbauen.

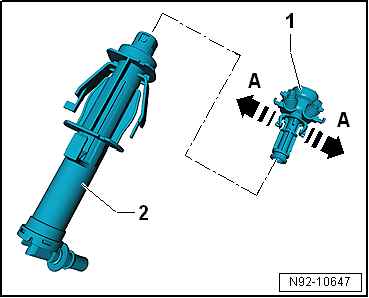

- Verrastungen in Pfeilrichtung -A- drücken.

- Spritzdüse -1- aus dem Hubzylinder -2- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Die Spritzdüse muss beim Hineinschieben in den Hubzylinder hörbar verrasten.

Volkswagen Passat. Elektrische Anlage

Spritzdüsen einstellen

Hinweis

Die Spritzdüsen werden vom Hersteller bereits voreingestellt angeliefert und müssen nach dem Einbau nicht eingestellt werden.

- Einstellung der Spritzdüsen prüfen → Heft39.1.

Waschwasserleitungen

Waschwasserleitungen in Stand setzen

Alle Anweisungen und Hinweise zu diesem Kapitel sind zu finden unter → Elektrische Anlage Allgemeine Informationen.
