VW Passat Reparaturanleitung: Nebelscheinwerfer

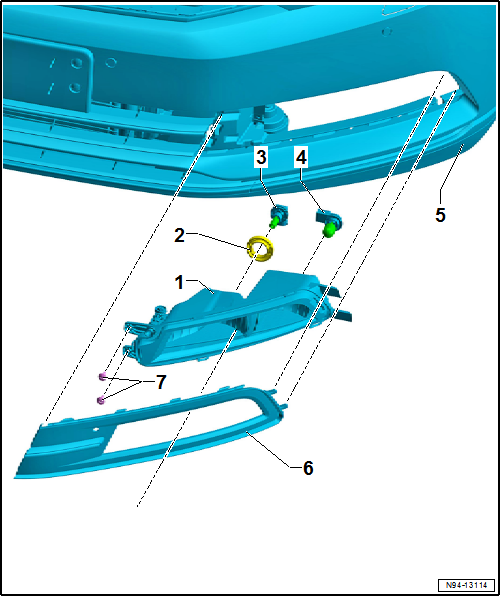

Montageübersicht - Nebelscheinwerfer
- Nebelscheinwerfer
- unterschiedliche Ausführungen → Elektronischer Teilekatalog
- aus- und einbauen
- Abdeckkappe
- Fassung
mit Lampe für Nebelscheinwerfer
- Lampe für Nebelscheinwerfer links -L22-
- Lampe für Nebelscheinwerfer rechts -L23-
- aus- und einbauen
- Fassung
mit Lampe für Tagesfahrlicht
- Lampe für Tagesfahrlicht links -L174-
- Lampe für Tagesfahrlicht rechts -L175-
- aus- und einbauen
- Stoßfängerabdeckung
vorn
- → Karosserie-Montagearbeiten Außen
- Blende
für Nebelscheinwerfer
- aus- und einbauen → Karosserie-Montagearbeiten Außen
- Schraube
- Anzugsdrehmoment: 1,5 Nm
Nebelscheinwerfer aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Drehmomentschraubendreher -V.A.G 1624-
Hinweis
- Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.
- Beschrieben ist der Aus- bzw. Einbau an einem Nebelscheinwerfer mit Tagesfahrlicht. Der Aus- bzw. Einbau eines Nebelscheinwerfers ohne Tagesfahrlicht erfolgt sinngemäß.
Ausbauen
- Zündung ausschalten.
- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.
- Lichtschalter in Stellung "0" drehen.
- Blende für Nebelscheinwerfer ausbauen → Karosserie-Montagearbeiten Außen.

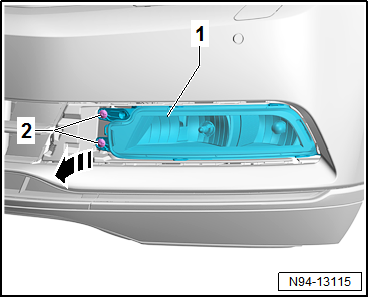

- Schrauben -2- herausdrehen.
- Nebelscheinwerfer -1- in -Pfeilrichtung- aus der Stoßfängerabdeckung herausziehen.

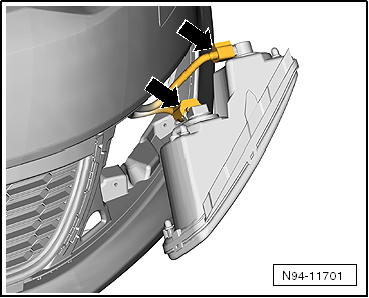

- Elektrische Steckverbindungen -Pfeile- entriegeln und trennen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
- Funktionsprüfung durchführen.
- Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft39.1.
Anzugsdrehmomente
- "Montageübersicht - Nebelscheinwerfer"
Lampe für Nebelscheinwerfer -L22-/-L23- aus- und einbauen
Hinweis
Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.
Ausbauen
- Nebelscheinwerfer ausbauen.

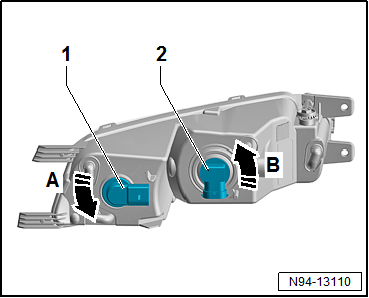

- Lampe für Nebelscheinwerfer links -L22--2- in Pfeilrichtung -B- drehen und aus dem Nebelscheinwerfergehäuse herausziehen.
- Abdeckkappe von der Lampe für Nebelscheinwerfer links -L22--2- abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Vorsicht!
Gefahr der Beschädigung des Scheinwerfers.
- Glaskolben der Glühlampe nicht mit bloßen Fingern anfassen. Die Finger hinterlassen Fettspuren auf dem Glaskolben, die beim Einschalten der Glühlampe verdampfen und den Glaskolben trüben.
- Zum Einsetzen der Glühlampen z. B. saubere Stoffhandschuhe verwenden.
- Beim Einbau der Abdeckkappe auf den richtigen Sitz achten. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.
- Abdeckkappe auf die Lampe für Nebelscheinwerfer links -L22- aufgeschoben.
- Funktionsprüfung durchführen.
- Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft39.1.
