VW Passat Reparaturanleitung: Zugangs- und Startberechtigung

Einbauorteübersicht - Zugangs- und Wegfahrberechtigungs-System

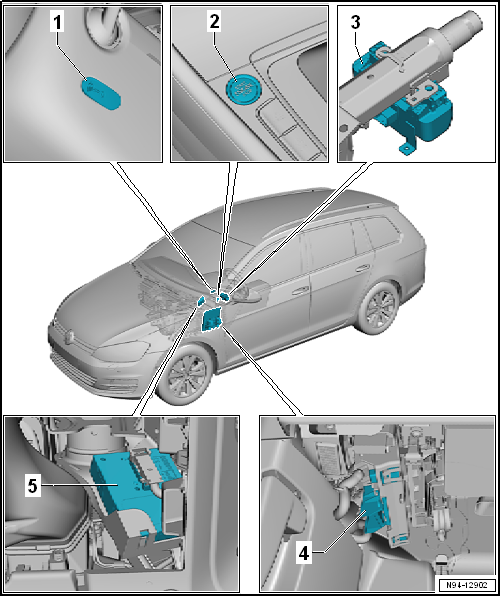

Einbauorteübersicht - Zugangs- und Wegfahrberechtigungs-System, Linkslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

1. Lesespule für Wegfahrsicherung -D2-
   • aus- und einbauen
2. Taster für Startanlage -E378-
   • aus- und einbauen
3. Steuergerät für elektronische Lenksäulenverriegelung -J764-
   • aus- und einbauen → Fahrwerk, Achsen, Lenkung
4. Bordnetzsteuergerät -J519-
   • mit Antenne für Zentralverriegelung und Diebstahlwarnanlage -R47-
   • Montageübersicht
5. Interface für Zugang und Startsystem -J965-
   • aus- und einbauen

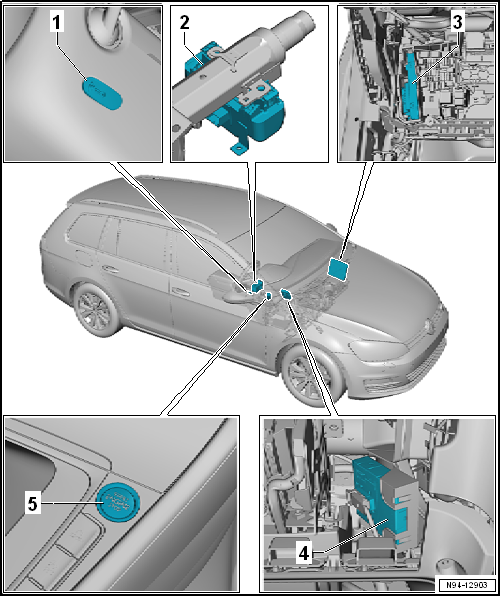

Einbauorteübersicht - Zugangs- und Wegfahrberechtigungs-System, Rechtslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

1. Lesespule für Wegfahrsicherung -D2-
   • aus- und einbauen
2. Steuergerät für elektronische Lenksäulenverriegelung -J764-
   • aus- und einbauen → Fahrwerk, Achsen, Lenkung
3. Bordnetzsteuergerät -J519-
   • mit Antenne für Zentralverriegelung und Diebstahlwarnanlage -R47-
   • Montageübersicht
4. Interface für Zugang und Startsystem -J965-
   • aus- und einbauen
5. Taster für Startanlage -E378-
   • aus- und einbauen

Einbauorteübersicht - Schlüsselloses Zugangsberechtigungs-System

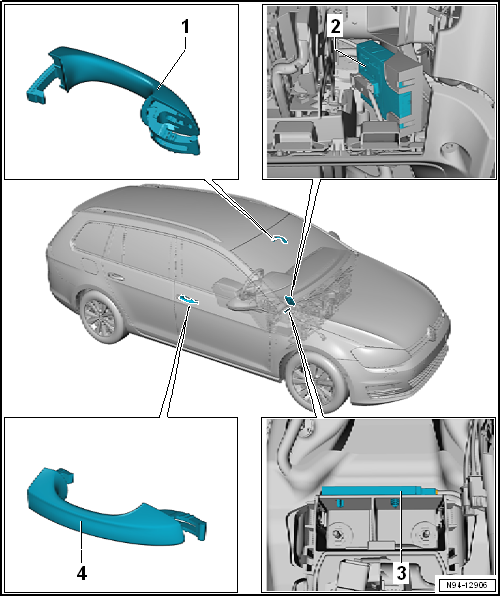

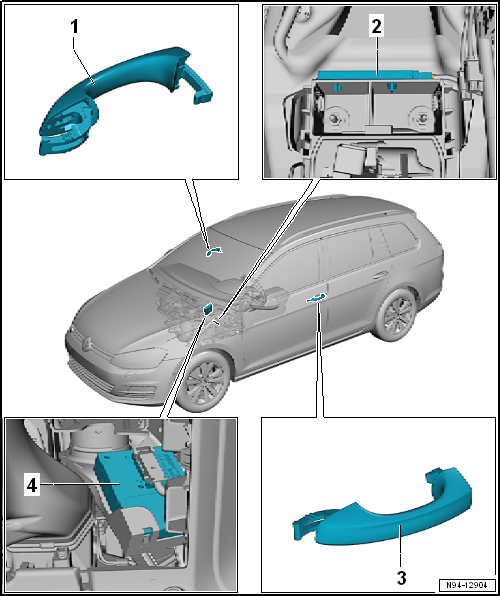

Einbauorteübersicht - Schlüsselloses Zugangsberechtigungs-System vorn, Linkslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

1. Türaußengriff Beifahrerseite
   • mit Sensor für Türaußengriffberührung Beifahrerseite -G416-
   • aus- und einbauen
   • mit Antenne Beifahrerseite für Zugang und Startsystem -R135-
   • aus- und einbauen
2. Antenne 1 im Innenraum für Zugang und Startsystem -R138-
   • aus- und einbauen
3. Türaußengriff Fahrerseite
   • mit Sensor für Türaußengriffberührung Fahrerseite -G415-
   • aus- und einbauen
   • mit Antenne Fahrerseite für Zugang und Startsystem -R134-
   • aus- und einbauen
4. Interface für Zugang und Startsystem -J965-
   • aus- und einbauen

Einbauorteübersicht - Schlüsselloses Zugangsberechtigungs-System vorn, Rechtslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

1. Türaußengriff Beifahrerseite
   • mit Sensor für Türaußengriffberührung Beifahrerseite -G416-
   • aus- und einbauen
   • mit Antenne Beifahrerseite für Zugang und Startsystem -R135-
   • aus- und einbauen
2. Interface für Zugang und Startsystem -J965-
   • aus- und einbauen
3. Antenne 1 im Innenraum für Zugang und Startsystem -R138-
   • aus- und einbauen
4. Türaußengriff Fahrerseite
   • mit Sensor für Türaußengriffberührung Fahrerseite -G415-
   • aus- und einbauen
   • mit Antenne Fahrerseite für Zugang und Startsystem -R134-
   • aus- und einbauen

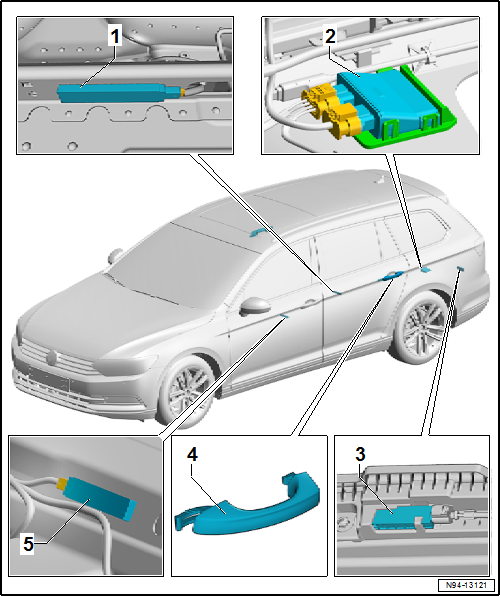

Einbauorteübersicht - Schlüsselloses Zugangsberechtigungs-System hinten

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

1. Antenne im Kofferraum für Zugang und Startsystem -R137-
   • aus- und einbauen
2. Steuergerät für Heckklappenöffnung -J938-
   • mit Geber für Heckklappenöffnung -G750- und Geber 2 für Heckklappenöffnung -G760-
   • Steuergerät für Heckklappenöffnung -J938- und Geber für Heckklappenöffnung -G750-/-G760- müssen gemeinsam ersetzt werden
   • aus- und einbauen
3. Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136-
   • aus- und einbauen
4. Türaußengriff hinten
   • mit Sensor für Türaußengriffberührung hinten links -G417-/Sensor für Türaußengriffberührung hinten rechts -G418-
   • aus- und einbauen
   • mit Antenne für Zugang und Startberechtigung hinten links -R165-/Antenne für Zugang und Startberechtigung hinten rechts -R166-
   • aus- und einbauen
5. Antenne 2 im Innenraum für Zugang und Startsystem -R139-
   • aus- und einbauen

Interface für Zugang und Startsystem -J965- aus- und einbauen

Hinweis

• Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.
• Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

Ausbauen

- Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

- Knieairbag mit Zünder ausbauen → Karosserie-Montagearbeiten Innen.

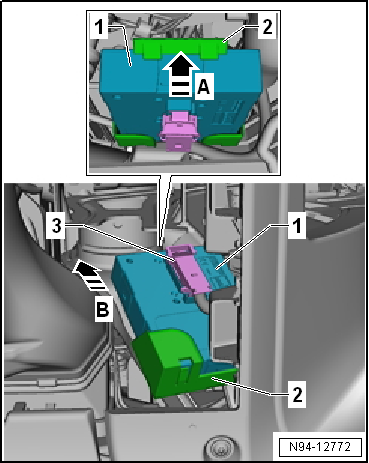

- Halter -2- oben in Pfeilrichtung -A- vom Interface für Zugang und Startsystem -J965--1- drücken.

- Interface für Zugang und Startsystem -J965--1- in Pfeilrichtung -B- aus dem Halter -2- nehmen.

- Elektrische Steckverbindung -3- trennen.

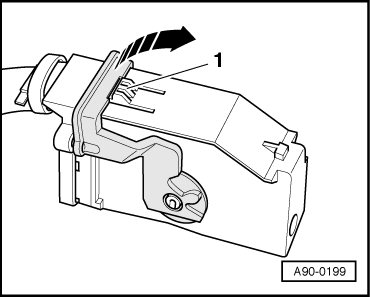

- Zum Trennen der elektrischen Steckverbindung Sicherungsraste -1- drücken.

- Haltebügel in -Pfeilrichtung- schwenken und Stecker abziehen.

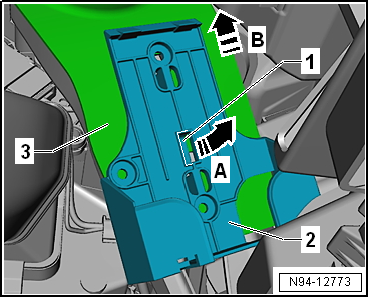

- Verrastung -1- ggf. mit einem kleinen Schraubendreher in Pfeilrichtung -A- abhebeln.

- Halter -2- in Pfeilrichtung -B- von der Strebe -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Halter für Interface für Zugang und Startsystem -J965- muss hörbar einrasten.

- Interface für Zugang und Startsystem -J965- muss im Halter hörbar einrasten.

Sensor für Türaußengriffberührung -G415-/-G416- aus- und einbauen

Hinweis

Der Sensor für Türaußengriffberührung -G415- bzw. der Sensor für Türaußengriffberührung Beifahrerseite -G416- ist im jeweiligen Türaußengriff integriert und kann bei einem Defekt nicht einzeln ersetzt werden.

- Türgriff aus- und einbauen → Karosserie-Montagearbeiten Außen.

Sensor für Türaußengriffberührung hinten -G417-/-G418- aus- und einbauen

Hinweis

Der Sensor für Türaußengriffberührung hinten links -G417- bzw. der Sensor für Türaußengriffberührung hinten rechts -G418- ist im jeweiligen Türaußengriff hinten integriert und kann bei einem Defekt nicht einzeln ersetzt werden.

- Türgriff aus- und einbauen → Karosserie-Montagearbeiten Außen.

Antenne 1 im Innenraum für Zugang und Startsystem -R138- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

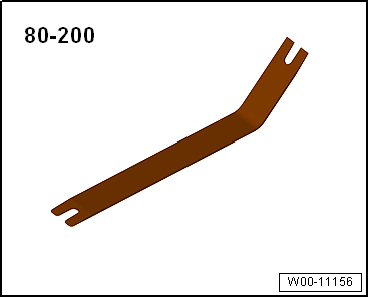

• Abdrückhebel -80 - 200-

Ausbauen

- Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen.

- Luftführungskanal für Ausströmer Mittelkonsole hinten ausbauen → Heizung, Klimaanlage.

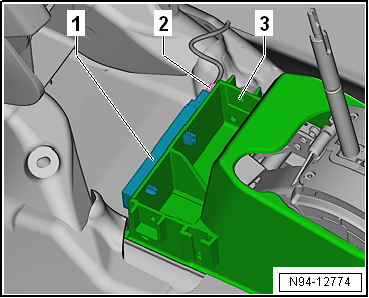

- Antenne -1- mit dem Abdrückhebel -80 - 200- vom Halter -3- abhebeln.

- Elektrische Steckverbindung -2- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Antenne 2 im Innenraum für Zugang und Startsystem -R139- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Abdrückhebel -80 - 200-

Ausbauen

- Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen.

- Sitzbank ausbauen → Karosserie-Montagearbeiten Innen.

- Bodenbelag hinten im Bereich des Mitteltunnels nach vorn klappen.

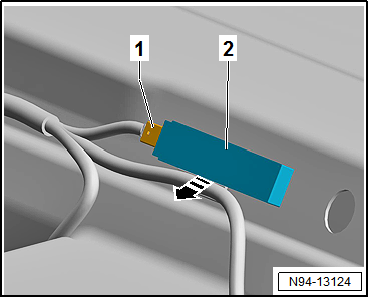

- Antenne -2- mit dem Abdrückhebel -80 - 200- vom Karosserieblech abhebeln -Pfeil-.

- Elektrische Steckverbindung -1- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Antenne Fahrerseite für Zugang und Startsystem -R134- aus- und einbauen

Hinweis

Die Antenne Fahrerseite für Zugang und Startsystem -R134- ist im Türaußengriff integriert und kann bei einem Defekt nicht einzeln ersetzt werden.

- Türgriff aus- und einbauen → Karosserie-Montagearbeiten Außen.

Antenne Beifahrerseite für Zugang und Startsystem -R135- aus- und einbauen

Hinweis

Die Antenne Beifahrerseite für Zugang und Startsystem -R135- ist im Türaußengriff integriert und kann bei einem Defekt nicht einzeln ersetzt werden.

- Türgriff aus- und einbauen → Karosserie-Montagearbeiten Außen.

Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136- aus- und einbauen

Ausbauen

- Stoßfängerabdeckung ausbauen → Karosserie-Montagearbeiten Außen.

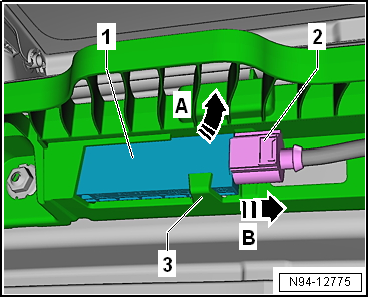

- Antenne -1- etwas in Pfeilrichtung -A- abheben.

- Antenne -1- in Pfeilrichtung -B- aus der Aufnahme -3- herausziehen.

- Elektrische Steckverbindung -2- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Antenne im Kofferraum für Zugang und Startsystem -R137- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Abdrückhebel -80 - 200-

Ausbauen

- Kofferraumboden ausbauen.

Nur für Variant

- Verkleidung für Querträger ausbauen.

Fortsetzung für alle Fahrzeuge

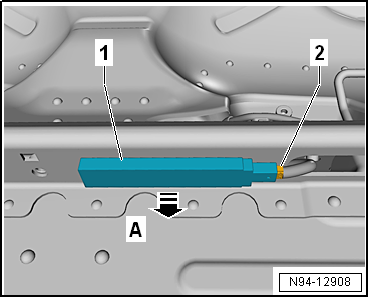

- Antenne -1- mit dem Abdrückhebel -80 - 200- in Pfeilrichtung -A- von der Karosserie abhebeln.

- Elektrische Steckverbindung -2- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Antenne für Zugang und Startberechtigung hinten -R165-/-R166- aus- und einbauen

Hinweis

Die Antenne für Zugang und Startberechtigung hinten links -R165- bzw. die Antenne für Zugang und Startberechtigung hinten rechts -R166- ist im jeweiligen Türaußengriff hinten integriert und kann bei einem Defekt nicht einzeln ersetzt werden.

- Türgriff aus- und einbauen → Karosserie-Montagearbeiten Außen.

Steuergerät für Heckklappenöffnung -J938- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

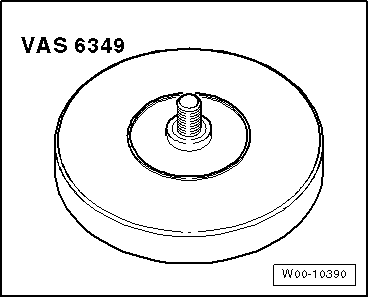

• Klebestreifen-Entferner -VAS 6349-

Wenn das Steuergerät für Heckklappenöffnung -J938- ersetzt werden muss, müssen auch die Geber für Heckklappenöffnung -G750-/-G760- ersetzt werden.

Ausbauen

- Stoßfängerabdeckung hinten ausbauen → Karosserie-Montagearbeiten Außen.

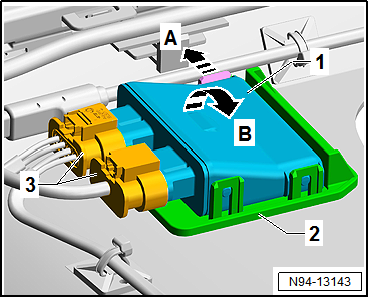

- Elektrische Steckverbindungen -3- entriegeln und trennen.

- Verrastung am Halter -2- in Pfeilrichtung -A- entriegeln.

- Steuergerät für Heckklappenöffnung -J938--1- in Pfeilrichtung -B- aus dem Halter -2- herausschwenken und entnehmen.

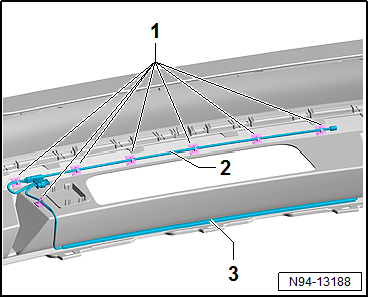

- Kabelbinder -1- durchtrennen.

- Doppelseitiges Klebeband mit Geber für Heckklappenöffnung -3- von der Stoßfängerabdeckung hinten lösen.

- Geber für Heckklappenöffnung -2- und -3- von der Stoßfängerabdeckung hinten abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Klebereste des doppelseitigen Klebebandes mit dem Klebestreifen-Entferner -VAS 6349- von der Stoßfängerabdeckung hinten entfernen.

Geber für Heckklappenöffnung -G750-/-G760- aus- und einbauen

Die Geber für Heckklappenöffnung -G750-/-G760- können nur gemeinsam mit dem Steuergerät für Heckklappenöffnung -J938- ersetzt werden.

- Steuergerät für Heckklappenöffnung -J938- aus- und einbauen.
