VW Passat Reparaturanleitung: Parklenkassistent

Montageübersicht - Parklenkassistent

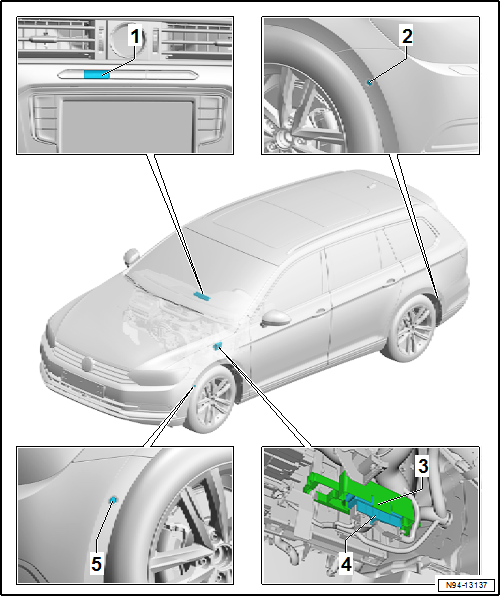

Montageübersicht - Parklenkassistent, Linkslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

1. Taster für Parklenkassistent -E581-
   • aus- und einbauen
2. Geber für Parklenkassistent hinten
   • Geber für Parklenkassistent hinten links -G716-
   • Geber für Parklenkassistent hinten rechts -G717-
   • aus- und einbauen
3. Halter
   • für Steuergerät für Einparkhilfe -J446-
   • aus- und einbauen
4. Steuergerät für Parklenkassistent -J791-
   • aus- und einbauen
5. Geber vorn für Parklenkassistent
   • Geber vorn links für Parklenkassistent, linke Fahrzeugseite -G568-
   • Geber vorn rechts für Parklenkassistent, rechte Fahrzeugseite -G569-
   • aus- und einbauen

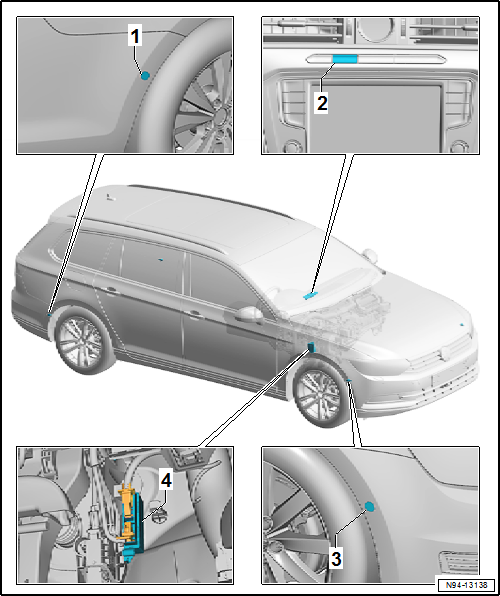

Montageübersicht - Parklenkassistent, Rechtslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

1. Geber für Parklenkassistent hinten
   • Geber für Parklenkassistent hinten links -G716-
   • Geber für Parklenkassistent hinten rechts -G717-
   • aus- und einbauen
2. Taster für Parklenkassistent -E581-
   • aus- und einbauen
3. Geber vorn für Parklenkassistent
   • Geber vorn links für Parklenkassistent, linke Fahrzeugseite -G568-
   • Geber vorn rechts für Parklenkassistent, rechte Fahrzeugseite -G569-
   • aus- und einbauen
4. Steuergerät für Parklenkassistent -J791-
   • aus- und einbauen

Steuergerät für Parklenkassistent -J791- aus- und einbauen

- Steuergerät für Parklenkassistent -J791- aus- und einbauen "Steuergerät für Einparkhilfe -J446- aus- und einbauen".

Geber vorn aus- und einbauen

Ausbauen

- Radhausschale vorn ausbauen → Karosserie-Montagearbeiten Außen.

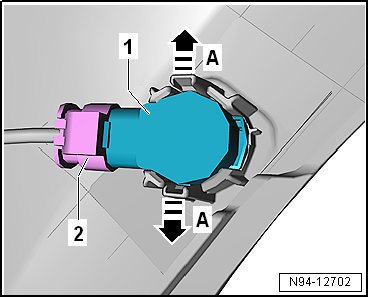

- Beide Rastnasen in Pfeilrichtung -A- drücken und gleichzeitig den Geber -1- von außen nach innen durchdrücken.

- Elektrische Steckverbindung -2- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

• Beim Einstecken des Gebers in den Geberhalter auf den richtigen Sitz des Entkopplungsrings (schwarzer Silikonring) auf dem Geberkopf achten.
• Beide Rastbügel des Geberhalters müssen bei der Montage des Gebers hörbar verrasten.

Geber hinten aus- und einbauen

Ausbauen

- Radhausschale hinten ausbauen → Karosserie-Montagearbeiten Außen.

- Beide Rastnasen in Pfeilrichtung -A- drücken und gleichzeitig den Geber -1- von außen nach innen durchdrücken.

- Elektrische Steckverbindung -2- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

• Beim Einstecken des Gebers in den Geberhalter auf den richtigen Sitz des Entkopplungsrings (schwarzer Silikonring) auf dem Geberkopf achten.
• Beide Rastbügel des Geberhalters müssen bei der Montage des Gebers hörbar verrasten.
