VW Passat Reparaturanleitung: Anhängevorrichtung

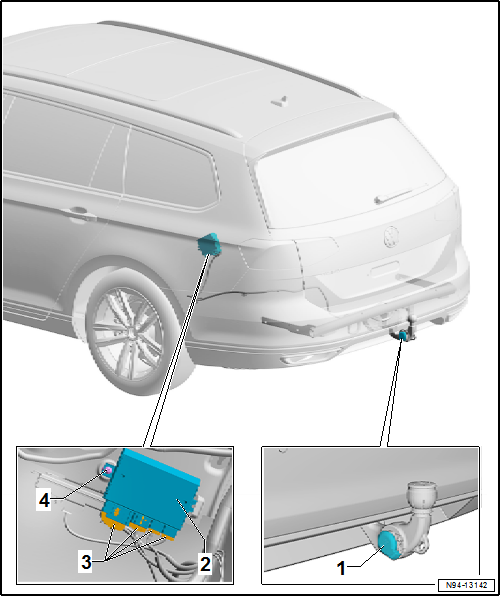

Montageübersicht - Steckdose für Anhängevorrichtung

Hinweis

Die Darstellung erfolgt für den Variant. Die Darstellung für die Lmousine sinngemäß daraus ableiten.

Volkswagen Passat. Elektrische Anlage

  1. Steckdose für Anhängerbetrieb -U10-
    • Anschlussbelegung
  2. Steuergerät für Anhängererkennung -J345-
    • aus- und einbauen
  3. Elektrische Steckverbindungen
  4. Schraube
    • Anzugsdrehmoment: 2,5 Nm

Steckdose für Anhängerbetrieb -U10-

Eigenschaften von Pin 9:

  • Pin 9, Dauerplus, versorgt Anhänger dauerhaft mit Plus von der Fahrzeugbatterie.
  • Dauerplus ist ständig direkt mit der Fahrzeugbatterie verbunden.
  • nur geringe Ströme zulässig, ca. 7,5 - 10 A

Anschlussbelegung an der Steckdose für Anhängerbetrieb -U10-:

Die genaue Anschlussbelegung dem gültigen Stromlaufplan entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

Steuergerät für Anhängererkennung -J345- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

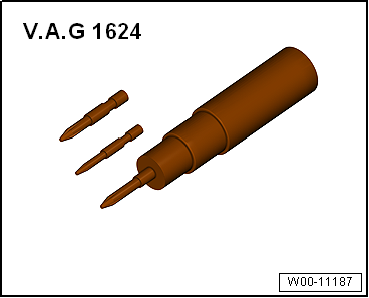

  • Drehmomentschraubendreher -V.A.G 1624-

Hinweis

  • Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.
  • Beschrieben ist der Aus- bzw. Einbau für die Limousine. Der Aus- bzw. Einbau für den Variant erfolgt sinngemäß.

Ausbauen

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Kofferraum-Seitenverkleidung links ausbauen → Karosserie-Montagearbeiten Innen.

Volkswagen Passat. Elektrische Anlage

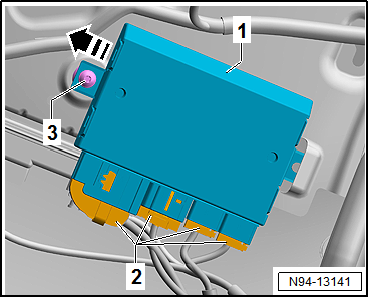

- Elektrische Steckverbindungen -2- entriegeln und trennen.

- Schraube -3- herausdrehen.

- Steuergerät für Anhängererkennung -J345--1- in -Pfeilrichtung- aus der Aufnahme in der Karosserie ziehen und entnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Nach dem Einbau eines neuen Steuergeräts für Anhängererkennung -J345- muss dieses codiert werden → Fahrzeugdiagnosetester.

Anzugsdrehmomente

  • "Montageübersicht - Steckdose für Anhängevorrichtung"
