VW Passat Reparaturanleitung: Radio

Aufbau - Radio

Aufbau - Radio, Radio Ausstattungsvariante Composition Touch und Composition Colour

Das Radio -R- ist in der Schalttafel Mitte eingebaut.

Die Fehlersuche erfolgt über die Geführte Fehlersuche → Fahrzeugdiagnosetester.

Zusätzliche Informationen

Aufbau - Radio, Radio Ausstattungsvariante Composition Media

Die Radiofunktion ist im Steuergerät für Informationselektronik 1 -J794- integriert.

Die Fehlersuche erfolgt über die Geführte Fehlersuche → Fahrzeugdiagnosetester.

Zusätzliche Informationen

Aufbau - Radio, Radio Ausstattungsvariante Discover Pro

Die Radiofunktion ist im Steuergerät für Informationselektronik 1 -J794- integriert.

Die Fehlersuche erfolgt über die Geführte Fehlersuche → Fahrzeugdiagnosetester.

Radio aus- und einbauen

Radio -R- aus- und einbauen, Ausstattungsvariante Composition Touch und Composition Colour

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

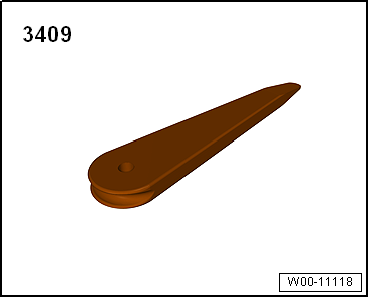

• Demontagekeil -3409-

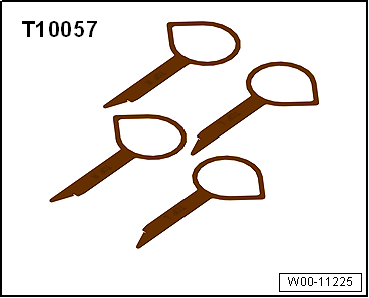

• Entriegelungswerkzeug für Radio -T10057-

Ausbauen

- Zündung und alle elektrischen Verbraucher ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich mit handelsüblichem Klebeband abgeklebt werden.

- Blende Schalttafelmitte ausbauen → Karosserie-Montagearbeiten Innen;

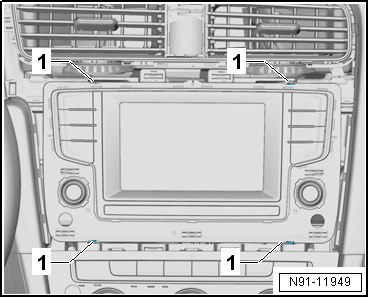

- In die Entriegelungsschlitze -1- des Radio -R- das Entriegelungswerkzeug für Radio -T10057- stecken.

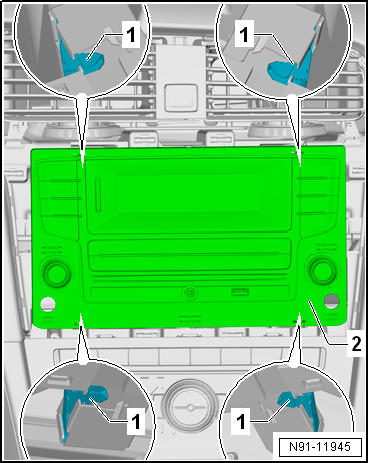

- Obere Verriegelungen -1- durch Drücken in Fahrtrichtung entriegeln.

- Untere Verriegelungen -1- durch Drücken in Fahrtrichtung entriegeln.

- Radio -R--2- herausziehen.

- Steckverbindungen entriegeln und trennen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten.

Vorsicht!

Gefahr der Beschädigung von Bauteilen.

Wenn die Anzeigeeinheit für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn -J685- in Verbindung mit dem Steuergerät für Informationselektronik 1 -J794- eingeschoben wird, nicht auf das Display und auf die Bedienungseinrichtungen drücken.

- Radio -R- bis zum Einrasten einschieben.

Radio -R- aus- und einbauen, Ausstattungsvariante Composition Media und Discover Media oder Discover Pro

Das Radio ist Bestandteil des Steuergeräts für Informationselektronik 1 -J794- und befindet sich im Handschuhfach.

- Steuergerät für Informationselektronik 1 -J794- ausbauen
