VW Passat Reparaturanleitung: Navigationssystem
Aufbau - Navigationssystem
Das Navigationssystem ist als Ausstattungsvariante Discover Media und Discover Pro mit Navigation erhältlich.
Die Navigationsfunktion ist im Steuergerät für Informationselektronik 1 -J794- integriert.
Die Navigationsdaten sind bei der Ausstattungsvariante Discover Media auf SD-Karte gespeichert.
Die Navigationsdaten sind bei der Ausstattungsvariante Discover Pro auf einer internen Festplatte gespeichert.
Die Fehlersuche erfolgt über die Geführte Fehlersuche → Fahrzeugdiagnosetester.

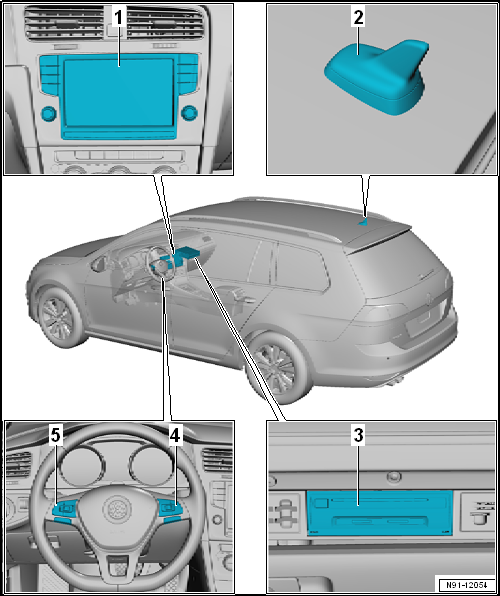

Einbauorteübersicht - Navigationssystem
Hinweis
Die Einbauorte sind für den Variant dargestellt. Die Einbauorte für die Limousine sind identisch.
- Anzeigeeinheit
für Steuergerät der Anzeige- und Bedienungseinheit, Informationen vorn -J685-
- in der Schalttafel Mitte
- aus- und einbauen
- Dachantenne
-RX5-
- aus- und einbauen
- Steuergerät
für Informationselektronik 1 -J794-
- im Handschuhfach
- aus- und einbauen
- Multifunktionstasten
im Lenkrad rechts -E441-
- aus- und einbauen
- Multifunktionstasten
im Lenkrad links -E440-
- aus- und einbauen
Steuergerät für Navigationssystem aus- und einbauen
Die Navigationsfunktion ist im Steuergerät für Informationselektronik 1 -J794- integriert.
- Steuergerät für Informationselektronik 1 -J794- ausbauen.
